舗装・緑地

1. 「舗装・緑地」メニューから「舗装・緑地」を選びます。
2. 入力モードが「多角円形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. テンプレートから舗装・緑地の種類を選びます。

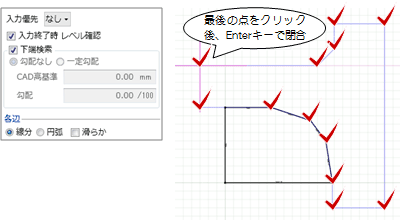

4. 舗装・緑地の入力点を順次クリックします。最後は始点をクリックするか、Enterキーを押すと閉合します。

   ※「入力終了時 レベル確認」のチェックがはずれている場合は、ここで操作が終了します。

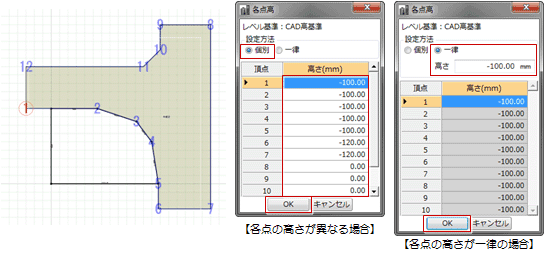

5. 各点の高さを設定して、「OK」をクリックします。


メモ

• 入力優先の「なし」「勝ち」「負け」については、「既存のスラブに重ねて描く場合」を参照してください。
• 舗装・緑地の領域内に起伏を付けたい場合は、「舗装・緑地」メニューの「領域内編集」を使用します。
• 2階以上に舗装や緑地の領域を描きたい場合は、「建物緑化」を使用します。

1. 入力モードの「SIMA読込」をクリックします。
2. 読み込むSIMAファイル（.sim）を指定して、「開く」をクリックします。

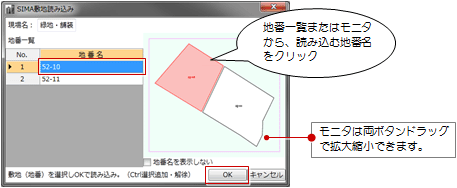

3. 地番一覧で配置する舗装・緑地の地番名を選択します。複数選択する場合は、Ctrlキーを押しながらクリックします。
   選択を終えたら、「OK」をクリックします。

4. テンプレートから舗装・緑地の種類を選びます。

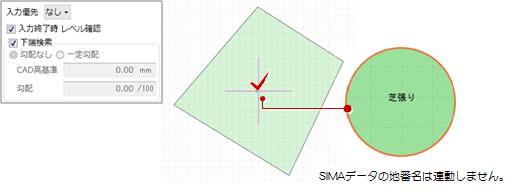

5. 読み込んだ舗装・緑地の配置位置をクリックします。


メモ

• SIMA読み込み時に方位マークが入力済みの場合は、その方位を参照します。
  方位マークがなければ、画面の上を北として配置します。
• SIMAデータの読み込みについては、「SIMA読み込みの制限事項」を参照してください。

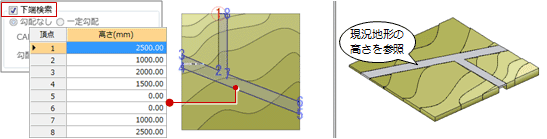

「下端検索」がONの状態で入力すると、等高地形の高さを参照して舗装・緑地の各点高さが自動でセットされます。

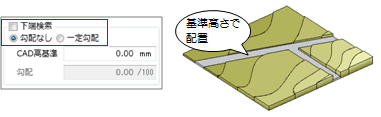

等高地形の高さを参照せずに、一定の高さで舗装・緑地を描く場合は、「下端検索」のチェックをはずして「勾配なし」で入力します。

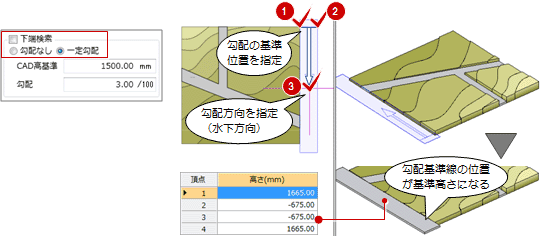

等高地形の高さを参照せずに、勾配を指定して舗装・緑地を描く場合は、「下端検索」のチェックをはずして「一定勾配」で入力します。

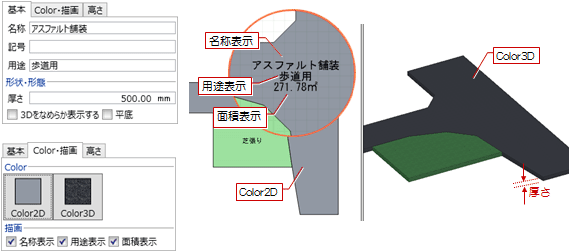

舗装・緑地の色や厚、名称の表示などは、プロパティ「基本」「Color・描画」タブで設定します。

メモ

• 「Color3D」は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がOFFであっても、テクスチャ（カタログ素材）を設定できます。
• レンダリング時などで曲面をよりなめらかに描画したい場合は、「3Dをなめらか表示する」をONにします。
• 3D・断面・立面ビューで、舗装・緑地の立体を厚みではなく、底面を平らにして表現したい場合は、「平底」をONにします。

• 「面積表示」をONにすると舗装・緑地の面積を表示できますが、「面積チェック」では確認できません。
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）
