擁壁

1. 「擁壁」をクリックします。
2. 入力モードが「線分」の「線分」であることを確認します。
   （の操作については、「入力モード」を参照）
3. テンプレートから擁壁の種類を選びます。

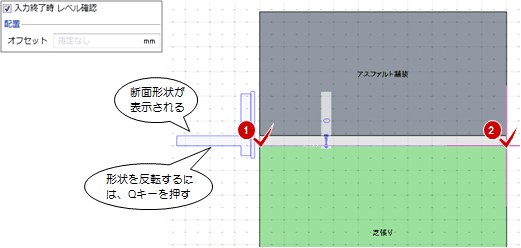

4. 擁壁の位置をクリックします。

   ※「入力終了時 レベル確認」のチェックがはずれている場合は、ここで操作が終了します。

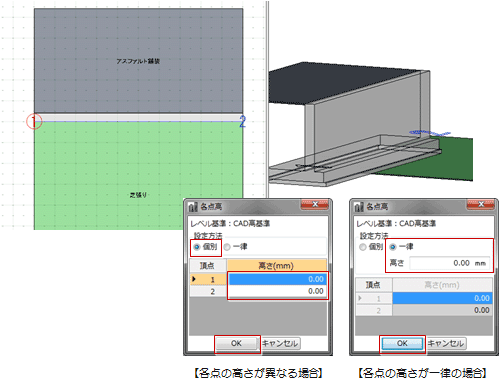

5. 各点の高さを設定して、「OK」をクリックします。


メモ

• 擁壁は、入力点に道路・舗装・緑地があると、これらの高さを参照して配置されます。

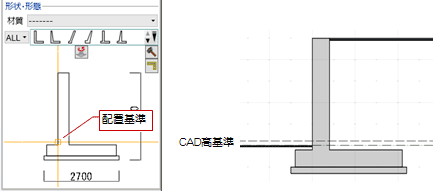

• 擁壁の基準高は、レベル基準高から擁壁の配置基準までの高さを指します。擁壁の配置基準は、プロパティ「基本」タブで確認できます。
  　

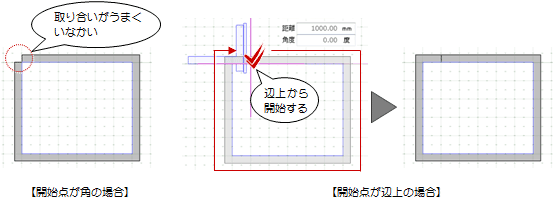

• 次図のように擁壁を1周させる場合、角から開始すると、開始点と終了点の取り合いがうまくいかないため、辺上の点から開始します。

• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。
• 入力モードの「要素参照」を使用すると、敷地境界、道路、舗装・緑地などの線分、2D汎用の線分などを参照して、擁壁を描くことができます。
  （操作については、「線分を参照して壁を描くには」を参照）

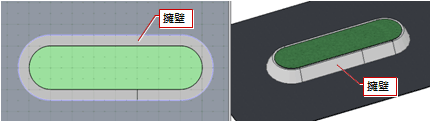

• 擁壁は、次図のような花壇の表現にも使用できます。

  なお、花壇は「縁石」でも表現できます。
  （操作については、「領域を指定して縁石を描くには」を参照）

テンプレートに使用したい形状がない場合、擁壁の断面形状を作成できます。

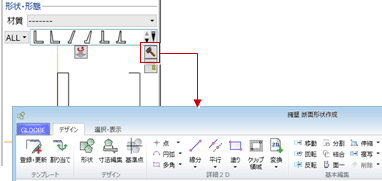

1. 「形状作成」をクリックします。
   「断面形状作成」ウィンドウが開きます。
   　
2. 断面形状を編集します。
   （操作については、「形状作成」を参照）

3. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

4. 名称、Colorなどのプロパティを設定します。
5. 擁壁を配置します。

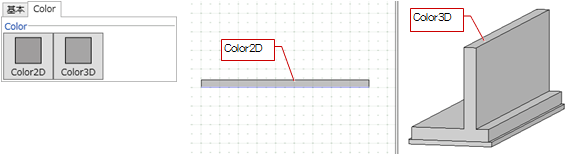

擁壁の色は、プロパティ「Color」タブで設定します。

メモ

• 「Color3D」は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がOFFであっても、テクスチャ（カタログ素材）を設定できます。
• 擁壁の断面表現時のハッチングは、プロパティ「基本」タブの「材質」ごとに異なります。ハッチングは、作図表現（材質ハッチング）の「その他一般」タブで設定します。
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）
