基準芯

1. 「基準芯」をクリックします。
2. 入力モードが「線分」の「線分」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 表示する階を設定します。
4. 基準芯の入力点をクリックします。


メモ

• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。
  　
• 入力モードの「要素参照」については、「線分を参照して通り芯を描くには」を参照してください。

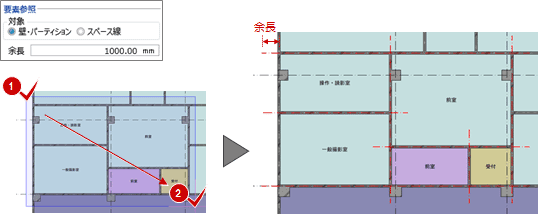

1. 入力モードの「壁・スペース線参照」をクリックします。
2. 参照する要素を選び、余長を設定します。
3. 範囲を指定すると、基準芯がまとめて入力されます。


基準芯を選択すると、コマンドコレクションに「平面編集を有効にする（壁・仕上等）」が表示されます。「平面編集を有効にする（壁・仕上等）」がONのときに、基準芯を移動すると、基準芯上にあるオブジェクトが追従します。

基準芯のみを移動したい場合は、「平面編集を有効にする（壁・仕上等）」をOFFにしてから編集します。
（詳しくは、「部材追従」を参照）
