スペース／吹き抜け

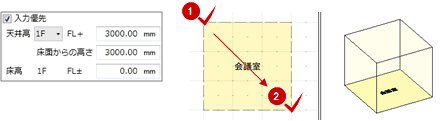

スペースの領域を描くM110750_spc_sec01

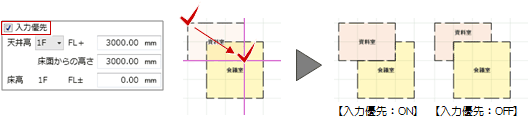

既存のスペースと重なる場合、「入力優先」のチェックでどちらの領域を優先するか切り替えられます。
　

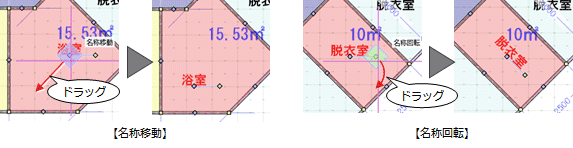

スペースを選択したときのハンドルが「□名称移動」の状態でドラッグすると、スペースの名称を任意の位置に移動できます。また、「◇名称回転」のハンドルをドラッグすると、スペースの名称を回転できます。

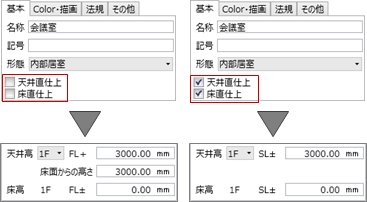

天井・床をスラブ直仕上（あるいは素地）とする場合は、プロパティ「基本」タブの「天井直仕上」「床直仕上」にチェックを付けます。チェックをONにすることで、天井高・床高の基準とするレベル（FL・SL）が変わります。

入力モードの「壁閉領域参照」を使用すると、壁で囲まれた領域に1クリックでスペースを割り当てることができます。

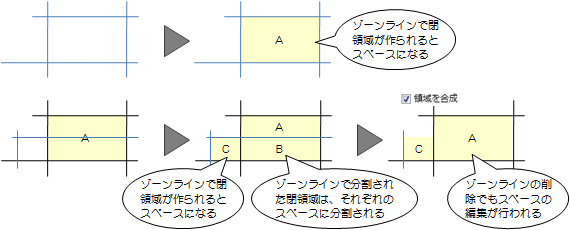

入力モードの「線分」を使用すると、手書きのようにゾーンラインを追加することでスペースとして認識させることができます。通常の領域指定による入力とゾーンラインによる入力を組み合わせて使用できます。

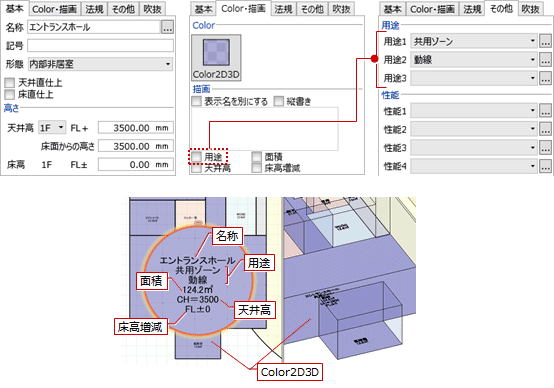

スペースの名称や面積、床高増減の表示、色などは、プロパティ「基本」「Color・描画」「その他」タブで設定します。

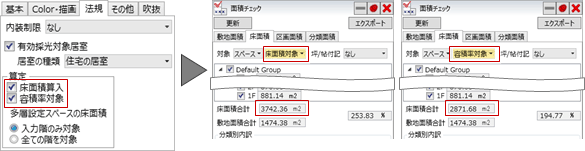

「面積チェック」の床面積算定用の情報は、スペースのプロパティ「法規」タブで設定します。

「床面積算入」をONにすると、面積チェックの「床面積対象」で算定します。
「容積率対象」をONにすると、面積チェックの「容積率対象」で算定します。

「多層設定スペースの床面積」では、複数階にわたる高さを持つスペースの床面積について、入力階のみ算定するか、全階で算定するかを設定します。

また、「面積チェック」の床面積算定の分類別内訳および分類面積算定では、スペースのプロパティ「基本」「その他」タブの情報を参照しています。

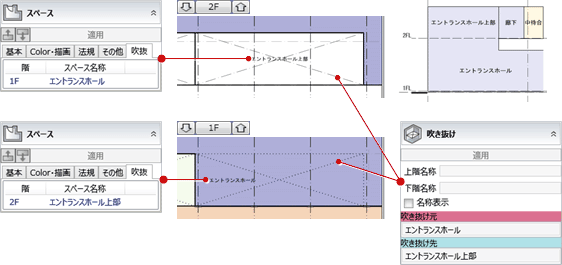

スペース領域全体が筒状の吹き抜けになっている場合はプロパティで高さを設定しますが、スペースの一部が吹き抜けになっている場合は、入力済みのスペース領域に対して「吹き抜け」オブジェクトを重ねて描きます。

「下方吹き抜け」では入力階とその下階に、「上方吹き抜け」では入力階とその上階にスペースがないと入力できません。

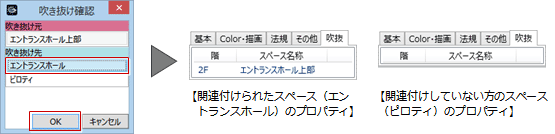

吹き抜け領域上に複数のスペースがある場合は、どちらのスペースに関連付けるかを設定するダイアログが表示されるので、選択して「OK」をクリックします。吹き抜けのプロパティでも変更できます。
　

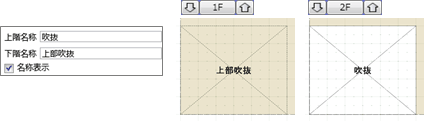

「上階名称」「下階名称」を入力して「名称表示」をONにすると、吹き抜けの名称を表示できます。
吹き抜けの名称の文字の大きさやフォントは、作図表現（文字）の「吹き抜け名称」で変更できます。

スペースを選択すると、コマンドコレクションに「平面編集を有効にする（壁・仕上等）」「高さ編集を有効にする（仕上等）」が表示されます。各項目がONのときに、スペースの領域を変形すると、スペースの辺上にあるオブジェクトが追従します。

スペースの領域のみを変形したい場合は、各項目をOFFにしてから編集します。
（詳しくは、「部材追従」を参照）
