金属・防水系 陸・傾斜屋根錐形屋根ドーム屋根

1. 「屋根」メニューから「陸・傾斜屋根」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 屋根の基準高を設定します。

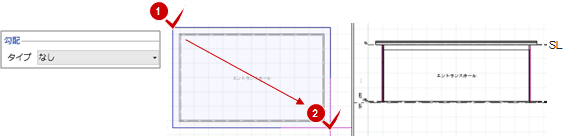

4. 「勾配」の「タイプ」で「なし」を選びます。
5. テンプレートから屋根の種類を選びます。
6. 屋根の領域を指定します。


1. 「屋根」メニューから「陸・傾斜屋根」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
3. 「勾配」でタイプと勾配を設定します。
4. 屋根の領域を指定します。

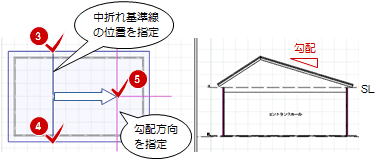

5. 続けて、勾配に関する操作を行います。

タイプ	操作

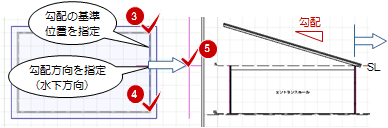

屋根の基準高の位置を勾配基準とする場合	※勾配基準線の位置が、屋根の基準高の位置となります。

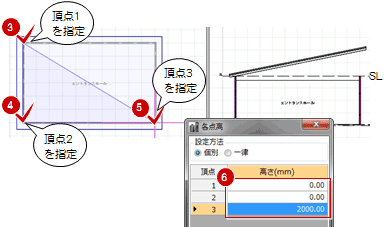

屋根の3点の高さを指定する場合

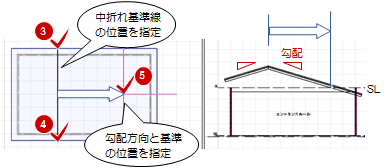

棟の位置を指定して、両側の屋根を等勾配とする場合	※勾配基準に指定した位置が、屋根の基準高の位置となります。

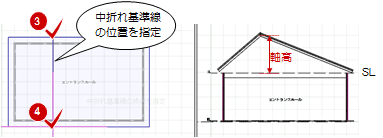

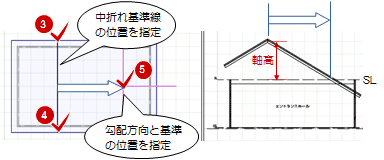

棟の位置と高さを指定して、両側の屋根を等勾配とする場合	※勾配基準に指定した位置と軸高から勾配が決まります。
棟の位置と片方の勾配を指定して、両側の屋根の先端を同じ高さとする場合
棟の位置と高さを指定して、両側の屋根の先端を同じ高さとする場合

メモ

• 「タッチミー」を使用すると、屋根下の壁、仕上などをつなぎ合わせることができます。

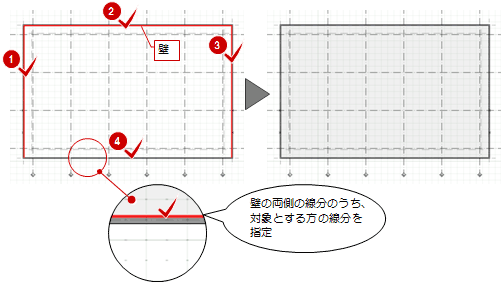

1. 「屋根」メニューから「陸・傾斜屋根」を選びます。
2. 入力モードを「閉領域」の「辺参照」に変更します。
3. 閉領域となるように壁（または通り芯、基準芯）の線分をクリックします。

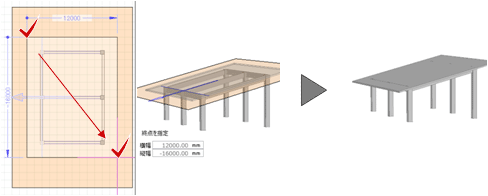

1. 「屋根」メニューから「陸・傾斜屋根」を選びます。
2. 入力モードを「梁勾配高さ参照」の「矩形範囲」に変更します。

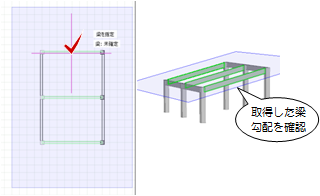

3. 勾配梁をクリックします。
   　
4. 屋根の領域を描きます。
   　

メモ

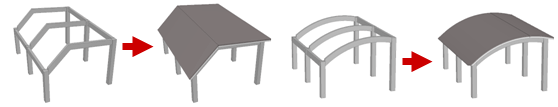

• 「おれ・そり・むくり」で変形した梁に対しても、傾斜屋根を入力できます。ただし、勾配が変わる位置（頂点）で、屋根領域は分割されます。


• 次図のような円弧状の梁に対しては入力できません。

• 梁のプロパティにある「断面傾き」は考慮されません。
  （断面傾きについては、「傾きのある梁を描くには」を参照）

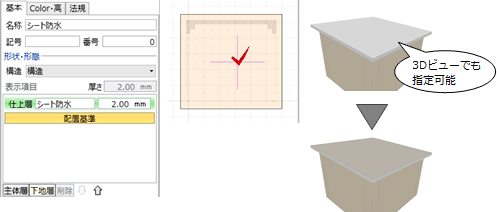

1. 「屋根」メニューから「陸・傾斜屋根」を選びます。
2. 入力モードを「スラブ参照」に変更します。
3. スラブまたは金属・防水系の陸・傾斜屋根をクリックします。
   　

メモ

• この入力モードでは、「配置基準」の下にも層がある場合は、層構成の最下部が配置基準になります。

1. 「屋根」メニューから「錐形屋根」を選びます。
2. 入力モードが「正多角形」の「円内接・正多角形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 屋根の下端高、高さを設定します。

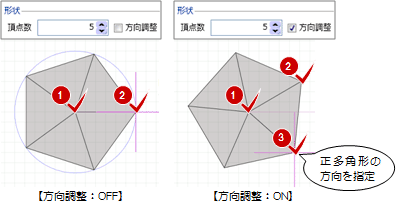

4. 正多角形の頂点数を設定します。
5. テンプレートから屋根の種類を選びます。
6. 屋根の中心と半径の位置をクリックします。
   「方向調整」がONの場合は、屋根の大きさを指定した後、方向を決めます。


1. 「屋根」メニューから「ドーム屋根」を選びます。
2. 入力モードを「扇型」に変更します。
   （の操作については、「入力モード」を参照）
3. 屋根の下端高、高さを設定します。
4. テンプレートから屋根の種類を選びます。
5. 屋根の中心と半径の位置をクリックします。

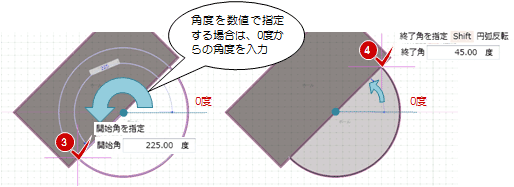

6. ドーム屋根の開始点と終了点を指定します。


メモ

• 開始点を指定した際、屋根が反対の場合は、Shiftキーを押しながら終了点を指定します。
• 角度を数値で直接指定する場合、中心点からX軸（0度の方向）を起点に反時計廻りの角度をセットします。

次図のような仕上層・主体層・下地層を例に設定方法を解説します。

1. プロパティ「基本」タブの「仕上層」に仕上の名称と厚さを設定します。
2. 「仕上層」の下にある項目で主体層の部材と厚さを設定します。
   「表示項目」に主体層がない場合は、「主体層」をクリックして追加します。

3. 「下地層」をクリックして、部材、名称、厚さを設定します。

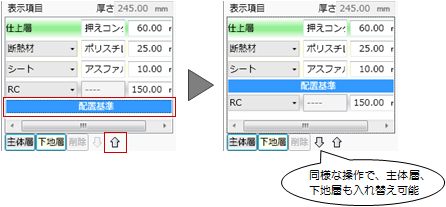

4. 「表示項目」で「配置基準」を選び、をクリックして配置基準の位置を変更します。
   この配置基準の位置が、屋根の基準高となります。


メモ

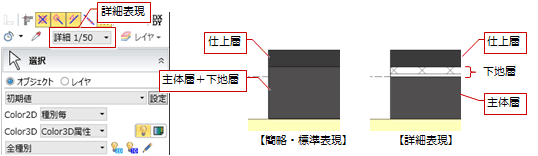

• 屋根の仕上・主体層・下地層の線分は、表示設定を詳細表現にしたときに、断面ビューで確認できます。
  なお、線分の描画の有無については、作図表現（仕上・被覆他）の「被覆・下地」タブで設定します。

• 主体層がデッキスラブの場合、作図表現（デッキスラブ）で屋根の描画タイプを「デッキ断面」にすることでデッキ断面を表現できます。

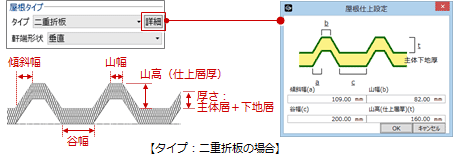

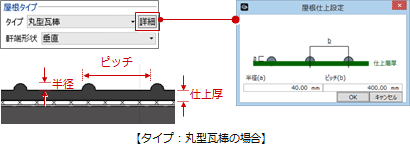

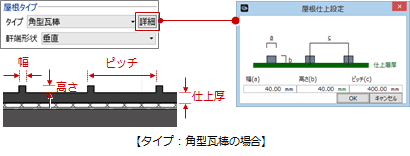

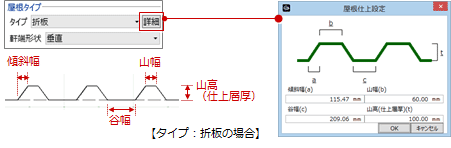

3Dビュー、断面ビューでは、屋根の立体および断面を角型瓦棒、丸型瓦棒、折板、二重折板、フラットで表現できます。
なお、錐形屋根は、角型瓦棒、丸型瓦棒、フラットタイプのみ表現可能です。ドーム屋根、曲面屋根は、フラットタイプのみ表現可能です。

メモ

• 瓦棒・折板は、勾配方向に表現されます。
• 瓦棒・折板・フラットは、表示設定の簡略、標準、詳細表現に関係なく確認できます。

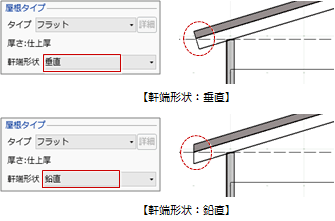

• 「軒端形状」で軒先の納まり形状（垂直、鉛直）を設定できます。

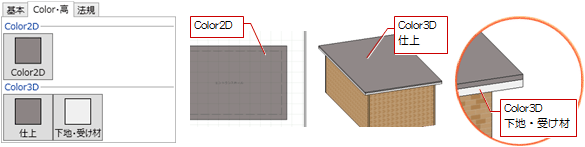

屋根の色は、プロパティ「Color・高」タブで設定します。

メモ

• 「Color3D」で単色しか設定できない場合は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がONになっているかを確認してください。
  「Color3D（仕上）」は、常にテクスチャ（カタログ素材）を設定できます。
  （詳しくは、「オブジェクトの質感を細かく設定するには」を参照）
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）

屋根を選択すると、コマンドコレクションに「高さ編集を有効にする（壁・梁）」「高さ編集を有効にする（壁）」が表示されます。この項目がONのときに、屋根のプロパティで高さを変更した場合、壁や梁（陸・傾斜屋根のみ）が追従します。

屋根のみ高さを変更したい場合は、この項目をOFFにしてから編集します。
（詳しくは、「部材追従」を参照）
