カーテンウォール

1. 「CW」をクリックします。
2. 入力モードを「連続線（円弧可）」に変更します。
   （の操作については、「入力モード」を参照）
3. カーテンウォールの上端、下端を設定します。
   ここでは、1階～R階までのカーテンウォールとするため、上端がRとなっていることを確認します。

4. テンプレートからカーテンウォールの種類を選びます。

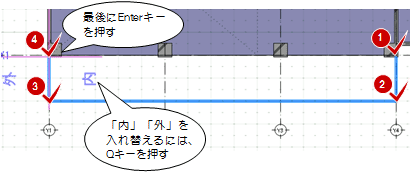

5. カーテンウォールの位置を順にクリックして、最後にEnterキーを押します。
   連続線で指定したカーテンウォールは、指定した点で分割されて配置されます。


メモ

• 入力時に表示される「内」「外」は、カーテンウォールの内側、外側を指します。カーテンウォールの方向は、受け材、マリオンの方向にも影響します。
• 「面寄り」（配置基準が右寄、左寄の場合）または「芯ずれ」（配置基準が芯の場合）にオフセットを入力することで、クリックした位置から設定値の分、ずらして配置できます。

• 入力モードの「要素参照」を使用すると、通り芯、基準芯、スペース、用途区画、柱などの線分、2D汎用の線分などを参照して、カーテンウォールを描くことができます。また、スパン間を指定して描くこともできます。
  （操作については、「線分を参照して壁を描くには」を参照）
• 入力モードの「多点要素参照」を使用すると、接続した線分を指定してカーテンウォールを連続的に描くことができます。主に2D汎用の下図がある場合や、2D汎用の線分やスペースで単線プランを作成した場合に使用します。
  （操作については、「接続する線分を指定して壁を描くには」を参照）

ガラス溝幅、外枠、受け材の幅は、プロパティ「基本」タブで設定します。

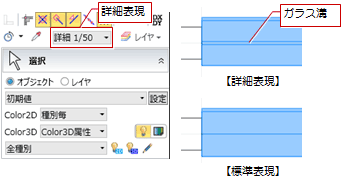

なお、ガラス溝幅は、表示設定を詳細表現にしたときに、平面ビューで確認できます。

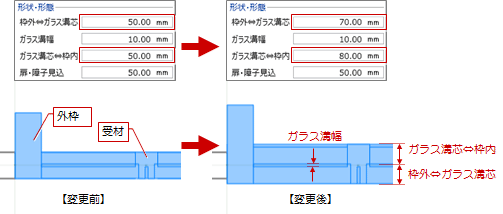

外枠、受け材は、次図のように「枠外⇔ガラス溝芯」「ガラス溝芯⇔枠内」によって変わります。

メモ

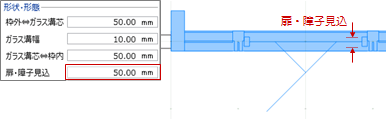

• 特別編集の「カーテンウォール編集」では、受材の区画に片開き、縦すべりなど建具を設定できます。このときの扉の見込幅は、「扉・障子見込」となります。

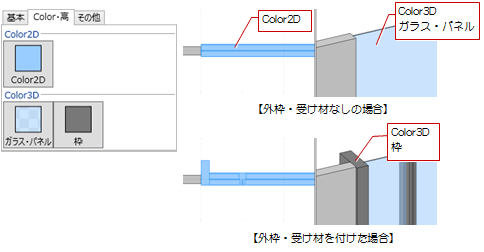

カーテンウォールの色は、プロパティ「Color・高」タブで設定します。

メモ

• 「Color3D」で単色しか設定できない場合は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がONになっているかを確認してください。
  （詳しくは、「オブジェクトの質感を細かく設定するには」を参照）
• 平面ビューでのカーテンウォールの描画は、作図表現（縮尺・レベル他）の描画レベルが影響します。
  （詳しくは、「部材の描画レベルを変更するには」を参照）
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）
