カーテンウォール編集

カーテンウォールに受け材、マリオンを付けてディテールを編集するには、「特別編集」メニューの「カーテンウォール編集」を使用します。

カーテンウォールを選んでからコマンドを実行、もしくは右クリックして「カーテンウォール編集」を選んでもかまいません。また、コマンドコレクションからも選ぶことができます。

カーテンウォールをデザインするM650210_cw_sec01

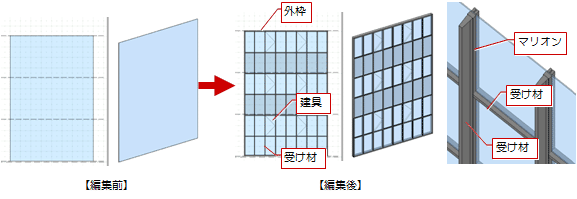

次図のカーテンウォールを例に解説します。

「外枠」をクリックして、カーテンウォールをクリックします。

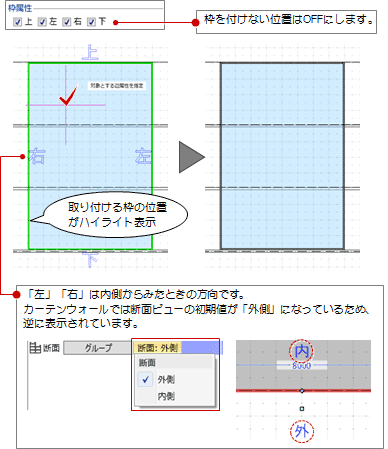

次図は、入力モード「枠属性一括配置」で4辺に外枠を取り付けたものです。
「受け材」をクリックして、垂直方向に受け材を付けます。

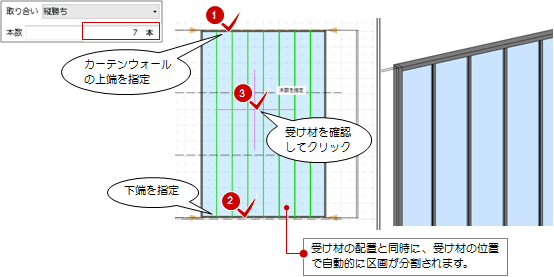

次図は、入力モードの「等間隔配置」で本数を指定したものです。
続けて、「受け材」で水平方向の受け材の位置をクリックします。

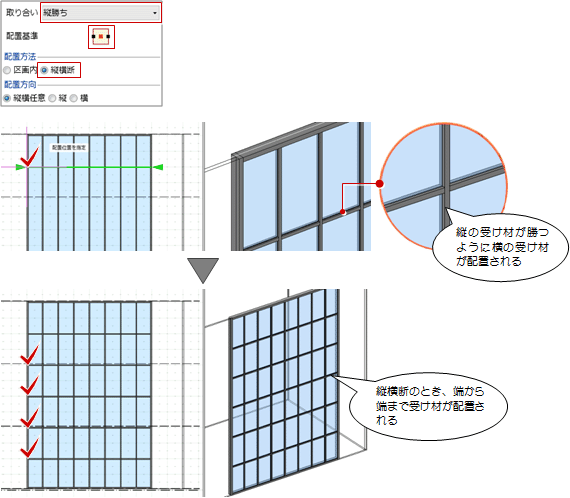

次図は、入力モードの「縦横配置」で「縦横断」をONで入力したものです。
「マリオン」をクリックして、受け材にマリオンを付けます。

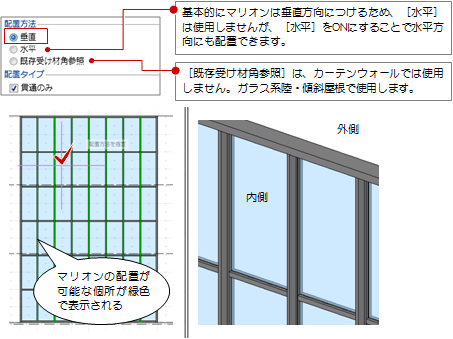

次図は、入力モードの「一括配置」で垂直方向の受け材のみにマリオンを付けたものです。
マリオンの配置位置を確認してクリックします。
「区画」をクリックして、耐火パネル、片開き戸などの建具を割り当てます。
マウスカーソルをカーテンウォールの領域外に移動し、区画を確認してクリックします。

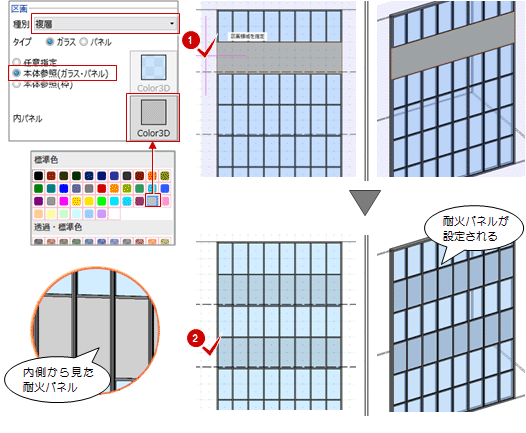

次図は、入力モードの「新規」で耐火パネルを横方向の区画にまとめて設定したものです。

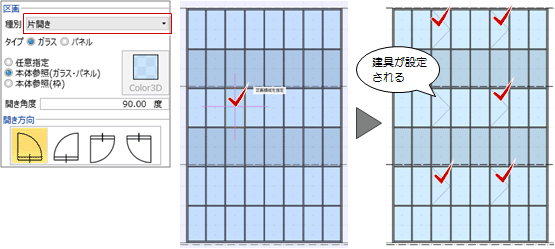

続けて、プロパティの「種別」で「片開き」に変更し、区画を順にクリックして、区画ごとに設定します。
作成したカーテンウォールは、「登録・更新」でテンプレートに登録できます。

編集対象のカーテンウォールだけを確認したいときは、「対象部材のみColorを使用する」をONにします。編集対象以外の仕上のデザインや取り合いを確認したいときはOFFにします。
「登録・更新」で登録するテンプレートには、「プラス・マイナス」で変更されたカーテンウォールの領域は含まれません。次図の状態が登録されます。
