スロープ

1. 「階段」メニューから「スロープ」を選びます。
2. 入力モードが「直行」の「直行」であることを確認します。
3. スロープの上端、下端を設定します。
   ここでは「1F」に変更して、上端の高さを設定します。

4. テンプレートからスロープの種類を選びます。

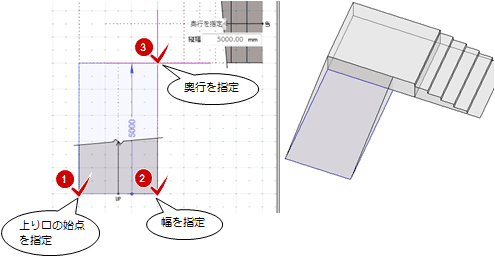

5. スロープの上り口の始点とスロープの幅をクリックします。
6. スロープの奥行をクリックします。


次図のような直行と踊り場を組み合わせたスロープを描く操作を解説します。

• 廻りスロープについては「廻りスロープを描くには」を参照してください。
• 円弧のスロープについては「円弧のスロープを描くには 」を参照してください。

直行スロープの途中に直行踊り場がある場合

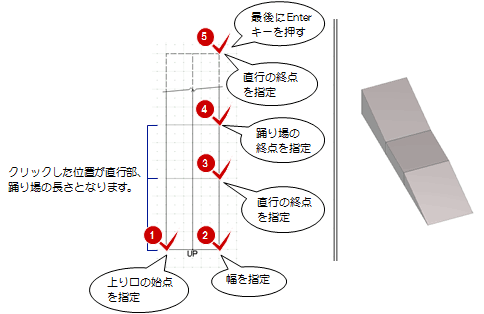

1. 入力モードを「直行」の「踊場付直行」に変更します。
2. スロープの上り口の始点とスロープの幅をクリックします。
3. 直行スロープの終点、踊り場の終点、直行スロープの終点を順にクリックして、最後にEnterキーを押します。


踊り場の位置を任意に指定する場合

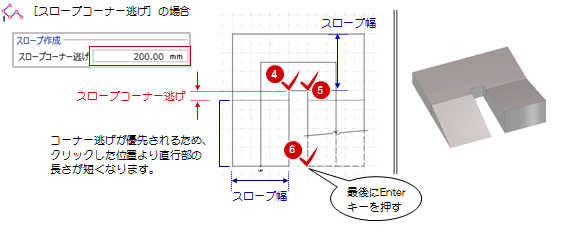

1. 入力モードを「組合せ（直行+踊場）」の「スロープコーナー逃げ」に変更します。
2. スロープの上り口の始点とスロープの幅をクリックします。

3. コーナー位置の基準点をクリックします。
   入力基準（左・中央・右）は、その後の入力点を取る位置の基準になります。

4. 直行スロープの終点、踊り場の終点、直行スロープの終点を順にクリックして、最後にEnterキーを押します。


メモ

• 直行と踊り場が直角の場合は、「折り返し・クランク」を使用して描くこともできます。
  （操作については、「廻り階段を描くには」を参照）


次図のような廻りスロープを描く操作を解説します。

直行と踊り場が直角の場合

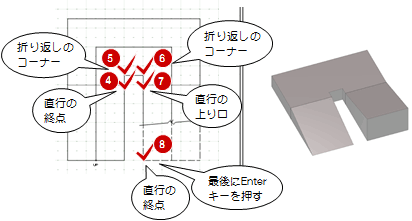

1. 入力モードを「折り返し・クランク」に変更します。
2. スロープの上り口の始点とスロープの幅をクリックします。

3. コーナー位置の基準点をクリックします。
   入力基準（左・右）は、その後の入力点を取る位置の基準になります。

4. 直行階段のスロープ、折り返しのコーナー、直行スロープの上り口、直行スロープの終点を順にクリックして、最後にEnterキーを押します。


直行と踊り場の角度を任意に指定する場合

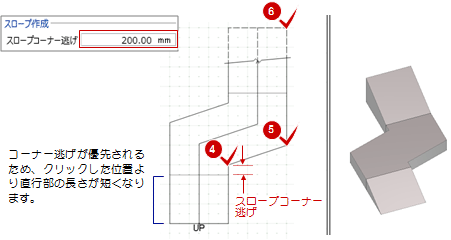

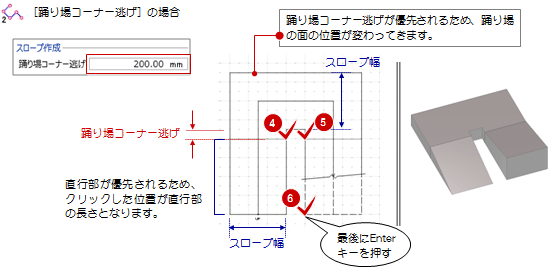

1. 入力モードを「組合せ（直行+踊場）」の「スロープコーナー逃げ」または「踊り場コーナー逃げ」に変更します。


   タイプ		内容
   スロープコーナー逃げ		スロープ寸法を意識せず、主に計画・基本設計時でイメージ優先で入力する場合に使用します。入力した直行スロープの長さは調整されます。
   踊り場コーナー逃げ		実施設計で、直行部の長さ寸法を正確に入力したい場合に使用します。

2. スロープの上り口の始点とスロープの幅をクリックします。

3. コーナー位置の基準点をクリックします。
   入力基準（左・中央・右）は、その後の入力点を取る位置の基準になります。

4. 直行スロープの終点、踊り場の終点、直行スロープの終点を順にクリックして、最後にEnterキーを押します。

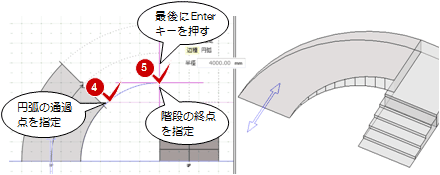

1. 入力モードを「組合せ（直行+踊場）」の「スロープコーナー逃げ」に変更します。
2. 「円弧」にチェックを入れます。

3. スロープの上り口の始点とスロープの幅をクリックします。

4. 円弧の基準位置をクリックします。

5. 円弧の通過点、スロープの終点を順にクリックして、最後にEnterキーを押します。


メモ

• 「踊り場コーナー逃げ」では、円弧のスロープを描くことはできません。
• 次図のように円弧のスロープに円弧の踊り場を付けたい場合は、「スロープ編集」にて編集します。


1. 入力モードを「自由（領域）」の「多角円形」に変更します。
2. スロープの領域を指定します。

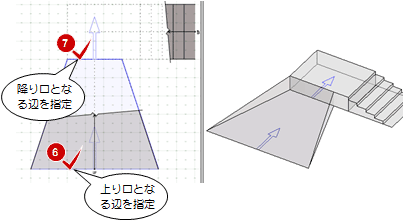

3. 上り口となる辺、降り口となる辺を順にクリックします。


メモ

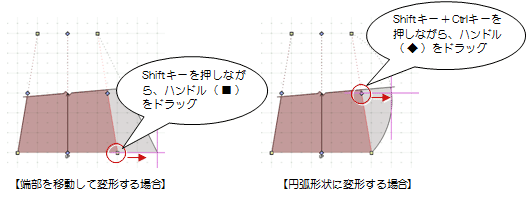

• スロープを選択すると、四角形のハンドル（■◆）が表示されます。このハンドルを操作することで変形することができます。


メモ

• 端部のハンドルの移動において、「GLOOBEのオプション（CAD操作）」の「Shiftキー押下で制約解除」がONの場合、Shiftキーを押しながらハンドルをドラッグします。「Shiftキー押下で制約」がONの場合、Shiftキーは必要ありません。

1. 入力モードを「螺旋」の「螺旋」に変更します。

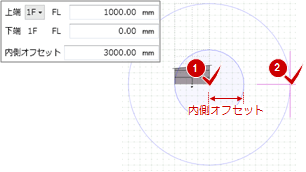

2. 螺旋の内側オフセットを設定し、スロープの中心と半径の位置をクリックします。

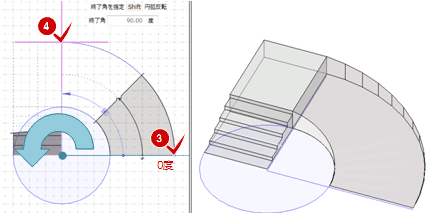

3. 螺旋スロープの開始点と終了点をクリックします。


メモ

• 開始点を指定した際、スロープが反対の場合は、Shiftキーを押しながら終了点を指定します。
• 角度を数値で直接指定する場合、中心点からX軸（0度の方向）を起点に反時計廻りの角度をセットします。

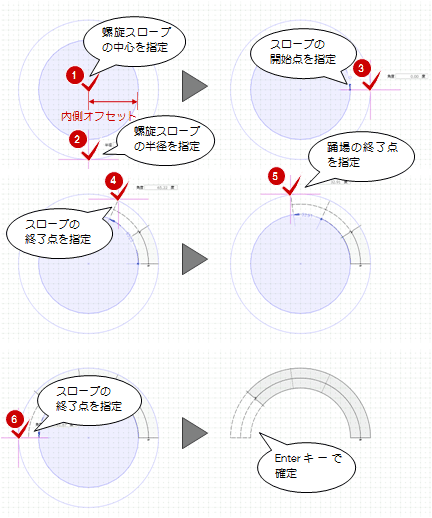

1. 入力モードを「螺旋」の「踊場付螺旋」に変更します。
2. 螺旋の内側オフセットを設定し、スロープの中心と半径の位置をクリックします。
3. 螺旋スロープの開始点と終了点をクリックします。
4. 踊り場の終了点をクリックします。
5. 続けてスロープを入力する場合は、スロープの終了点をクリックします。
6. 確定するときは、Enterキーを押します。


踏込、ささら桁の形状を変更するには、プロパティ「基本」タブで次のタイプを設定できます。

材質	スロープ面	ささら桁
S RC 木

ささら桁の取付位置

「取付け」でスロープの左右、中央に付けるかどうかを設定できます。逃げは、スロープの端からささら桁の面までの距離で設定します。

ささら桁の端部形状

下端部の形状（水平・垂直）を設定できます。

メモ

• 踊り場のささら桁は、特別編集の「スロープ編集」にある「踊り場」メニューの「ささら桁」で付けます。

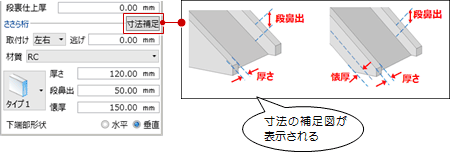

• ささら桁の寸法については、「寸法補足」をクリックして確認できます。

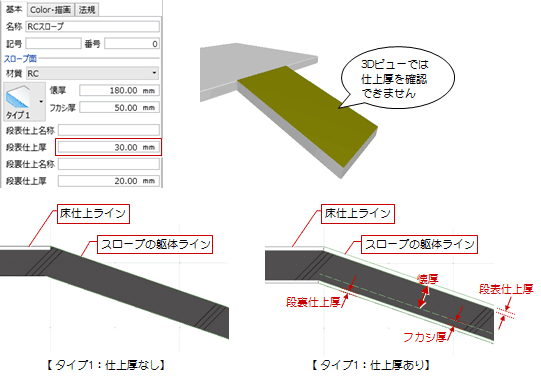

断面図、矩計図において、床仕上ラインとスロープの仕上ラインを揃えて仕上厚を作図するには、プロパティ「基本」タブの「段表仕上厚」を設定します。

メモ

• 仕上厚が設定されている場合、スロープの高さの基準は仕上面となります。
• ささら桁に仕上厚を設定することはできません。

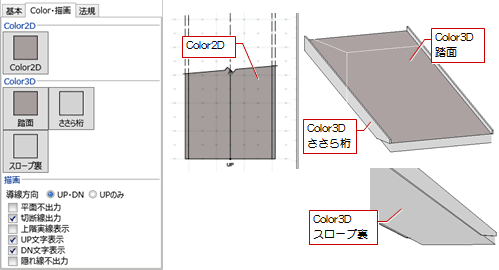

スロープ面、ささら桁、裏面の色は、プロパティ「Color・描画」タブの「Color2D」「Color3D」で設定します。
（切断線などの平面表現については、「階段の表示状態を変更するには」を参照）

メモ

• 「Color3D」は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がOFFであっても、テクスチャ（カタログ素材）を設定できます。
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）

通常、手摺は「手摺」メニューの「通常手摺」などで配置しますが、スロープの場合は、特別編集の「スロープ編集」にある「手摺」メニューのコマンドを使用することで、スロープの勾配に沿って手摺を付けることができます。
（詳しくは、「通常手摺／腰壁手摺／壁付手摺」を参照）

スロープを選択すると、コマンドコレクションに「高さ編集を有効にする（壁）」が表示されます。「高さ編集を有効にする（壁）」がONのときに、スロープの高さを変更すると、スロープに取り付く手摺、手摺壁、手摺壁の仕上が追従します。

スロープの高さのみを変更したい場合は、「高さ編集を有効にする（壁）」をOFFにしてから編集します。
（詳しくは、「部材追従」を参照）
