汎用オブジェクト配置

テンプレートに登録されている汎用オブジェクトを置きます。
汎用オブジェクトは、「汎用3D」メニューの汎用オブジェクト作成」で作成します。

汎用オブジェクトを置く

ここでは、次のようなオブジェクトを置く操作を解説します。

  1. 「汎用3D」メニューから「汎用オブジェクト配置」を選びます。
    (3種類の入力コマンドの違いについては、「汎用オブジェクトのコマンドによる違い」を参照)

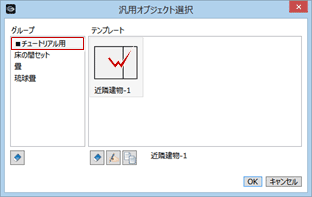

    初めて使用する場合は、「汎用オブジェクト選択」ダイアログが開きます。
  2. グループを選択して、一覧からオブジェクトをダブルクリックします。

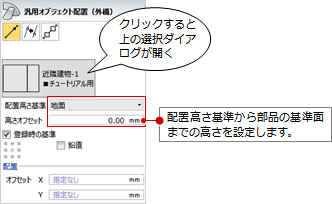

  3. 入力モードが「1点方向」であることを確認します。
  4. 「配置高さ基準」「高さオフセット」でオブジェクトを配置する高さを設定します。
    (配置高さについては、「汎用オブジェクトの配置高さ基準について」を参照)

  5. プロパティ「高・描画」タブで「実装」「想定」を選びます。
    (実装種別については、「建築工事に入るかどうかを識別させるには」を参照)

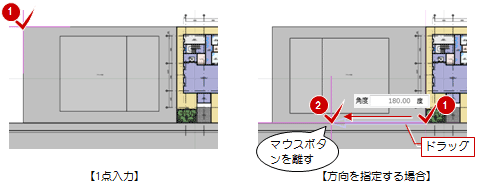

  6. オブジェクトの配置位置をクリックします。
    オブジェクトの方向を指定する場合は、配置位置でマウスをドラッグしながら方向を決めます。

メモ

  • 斜めになった通り芯、基準芯など線分の角度を参照して、指定した線分に対して平行、垂直に汎用オブジェクトを置きたい場合は、入力モードの「要素角度参照」を使用します。
    (操作については、「指定した線分と平行・垂直に方位を設定するには」を参照)
  • 汎用オブジェクトをある間隔でまとめて配置する場合は、入力モードの「ピッチ」を使用します。
    (操作については、「柱をある間隔でまとめて配置するには」を参照)

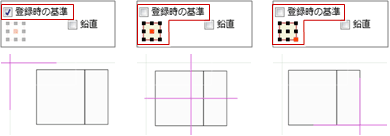

  • オブジェクトの基準点を変更して配置したい場合は、「登録時の基準」をOFFにして基準点を変更します。

  • 「鉛直」がOFFの場合、「配置高さ基準」が「地面」「部屋床面」「部品面」「天井面」「屋根面」のときに基準の勾配に合わせて部品が傾斜します。ONの場合は、傾斜に沿わず鉛直になります。
    (傾斜⇔鉛直の変更については、「汎用オブジェクトの配置高さ基準について」を参照)

  • 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。
  • 「配置高さ基準」やプロパティ「基本」タブの品名、分類、大きさは、汎用オブジェクトを登録したときの情報がセットされます。サイズを変更して配置することも可能です。
  • 配置した汎用オブジェクトを編集するときは、プロパティにある「編集」をクリック、または特別編集の汎用オブジェクト編集」を使用します。
  • 「断面を開く」「立面を開く」において、断面線・立面線の位置でカットした汎用オブジェクトの形状を描画して、汎用オブジェクトと躯体との正確な干渉などを確認したいときは、作図表現(3Dビュー他)の「切断線上の部品類をカットする」をONにします。OFFの場合は、見付方向を含んで汎用オブジェクトの断面を描画します。
    スタディモデルは、常に切断線の位置での描画となります。
