防煙区画

建築基準法によって規定されている単体規定（防災規定）の防煙区画を設定します。

防煙区画を設定する

  1. 「防煙区画」をクリックします。
  2. 入力モードが「スペース参照」であることを確認します。
    （の操作については「防火区画を設定する」、の操作については「入力モード」を参照）

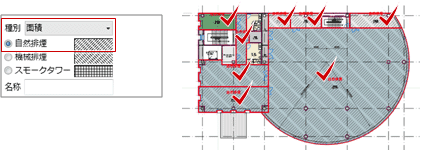

  3. 「種別」が「面積」の状態で排煙方式を選択し、スペースをクリックして排煙区画を設定します。
    　

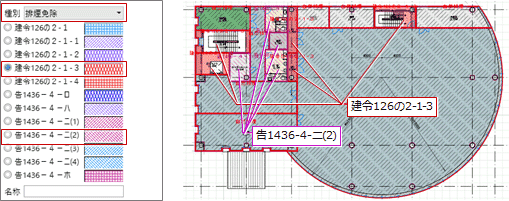

  4. 「種別」を「排煙免除」に切り替えて、排煙免除規定を選択します。
    該当するスペースをクリックして建築基準法による10種の排煙免除規定を割り当てます。
    　

防煙区画について

種別 内容
面積区画
自然排煙 排煙窓などの外気に開放する排煙装置による排煙
機械排煙 電源を要する排煙機による排煙
スモークタワー 風道により外気に開放する排煙
排煙免除
建令126の2-1 本条項の規定による高さ31m以下にある居室で、床面積100㎡以下の防煙区画による排煙免除
建令126の2-1-1 本条項の規定にて区画された特殊建築物の部分で、床面積100㎡（共同住宅200㎡）以内の排煙免除
建令126の2-1-2 本条項の規定による建物用途の排煙免除
建令126の2-1-3 本条項の規定による階段・昇降路・これに類する部分の排煙免除
建令126の2-1-4 本条項の規定による工場・倉庫に類する建築物（規定による火災の発生のおそれの少ない構造）の排煙免除
告1436-4-ロ 本条項の規定による建物用途に供する部分（規定された居室の条件による）の排煙免除
告1436-4-ハ 本項の規定による危険物貯蔵所などに類する建物の部分で、特定の消化設備設置による排煙免除
告1436-4-ニ(1) 本項の規定による高さ31m以下にある室で、内装仕上げの不燃性能による排煙免除
告1436-4-ニ(2) 本項の規定による高さ31m以下にある室で、床面積100㎡以下の防煙区画による排煙免除
告1436-4-ニ(3) 本項の規定による高さ31m以下にある居室で、床面積100㎡以下の防火区画による排煙免除
告1436-4-ニ(4) 本項の規定による高さ31m以下にある居室で、内装仕上げ・下地の不燃性能による排煙免除
告1436-4-ホ 本項の規定による高さ31mを超える部分の室で、防火区画され、内装仕上げの不燃性能による排煙免除

メモ

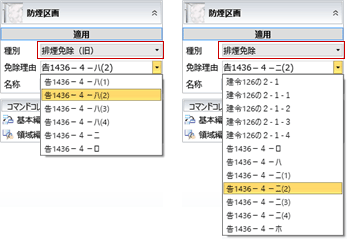

  • 排煙免除区画の告示1436の改定（2015年3月公示）以前の仕様で免除区画を入力していた場合、プロパティの種別は「排煙免除（旧）」と表示されます。新規で「排煙免除（旧）」の種別は入力できません。
