要素参照円弧寸法線3点外接円弧寸法線半径寸法線直径寸法線

1. 「円弧寸法」メニューから「要素参照円弧寸法線」を選びます。

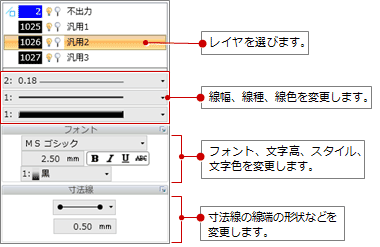

2. 入力するレイヤを選び、線幅、線種、線色などを変更します。

3. 寸法線を描きます。

メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• フォント、寸法線の詳細設定については、「フォント／テキストの設定」「寸法線の設定」を参照してください。

メモ

• 塗りつぶし不可の円には半円の円弧寸法線、塗りつぶし可の円には円周の寸法線が描かれます。
