角度寸法線勾配寸法線要素指定勾配寸法線

1. 「角度寸法」メニューから「角度寸法線」を選びます。
2. 入力するレイヤを選び、線幅、線種、線色などを変更します。

3. 寸法線を描きます。

メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• フォント、寸法線の詳細設定については、「フォント／テキストの設定」「寸法線の設定」を参照してください。

メモ

• Shiftキーを押しながら寸法線の位置を指定すると次図のように寸法線が反転します。


メモ

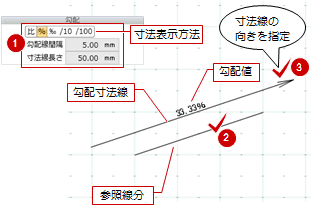

• コマンドサポートウィンドウの「寸法表示方法」で「比」を選んだ場合、勾配線は表示されません。

メモ

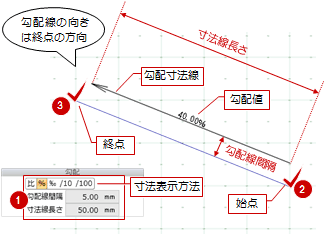

• コマンドサポートウィンドウの「寸法表示方法」で「比」を選んだ場合、寸法線は表示されません。
