引出線引出連続線複数段引出線

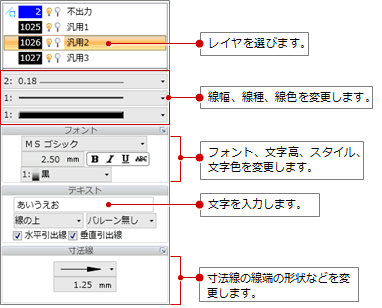

1. 「引出線」メニューから「引出線」を選びます。
2. 入力するレイヤを選び、線幅、線種、線色などを変更します。

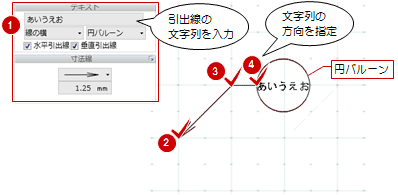

3. 引出線を描きます。

メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• フォント、寸法線の詳細設定については、「フォント／テキストの設定」「寸法線の設定」を参照してください。

メモ

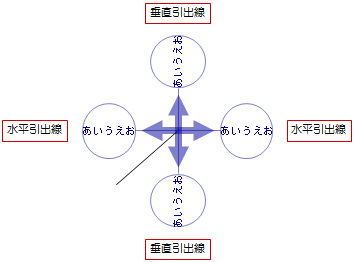

• コマンドサポートウィンドウの「テキスト」にある「水平引出線」「垂直引出線」にチェックを付けた場合は、水平、垂直方向のみの指定になります。

• 引出線の方向を、「ドラフタ設定」の分割角度に固定したいときは、Spaceキーを押してドラフタを有効にします。
  なお、ドラフタが無効でも「ドラフタスナップ」がONの場合、ドラフタの分割角度の位置にスナップ線が表示されます。引出線の方向を指定しにくい場合はOFFにします。

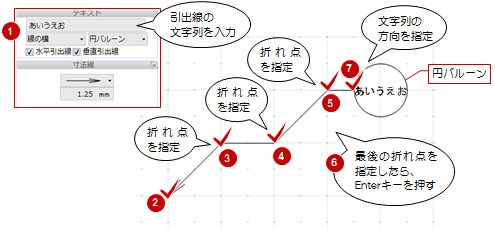

メモ

• コマンドサポートウィンドウの「テキスト」にある「水平引出線」「垂直引出線」にチェックを付けた場合は、水平、垂直方向のみの指定になります。

• 引出線の方向を、「ドラフタ設定」の分割角度に固定したいときは、Spaceキーを押してドラフタを有効にします。
  なお、ドラフタが無効でも「ドラフタスナップ」がONの場合、ドラフタの分割角度の位置にスナップ線が表示されます。引出線の方向を指定しにくい場合はOFFにします。

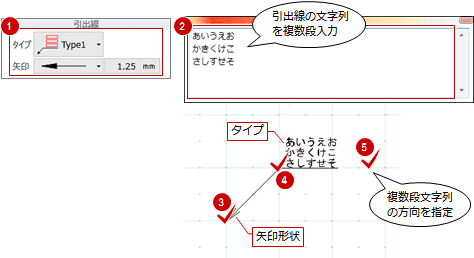

メモ

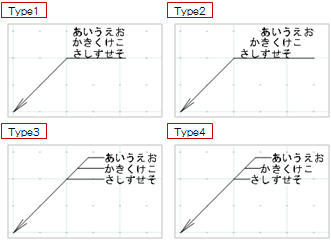

• コマンドサポートウィンドウの「引出線」にある「タイプ」は、次の複数段のタイプを選択できます。

• 引出線の方向を、「ドラフタ設定」の分割角度に固定したいときは、Spaceキーを押してドラフタを有効にします。
  なお、ドラフタが無効でも「ドラフタスナップ」がONの場合、ドラフタの分割角度の位置にスナップ線が表示されます。引出線の方向を指定しにくい場合はOFFにします。
