断面リスト作成断面リスト解除

1. 「断面リスト作成」をクリックします。
2. 入力モードが「Auto」であることを確認します。
3. 「実行」をクリックします。


メモ

• 構造部材の形状によって断面リストに登録されない場合があります。詳しくは、連携資料「構造連携」を参照してください。

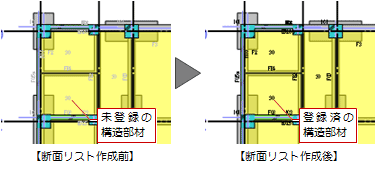

• 断面リストに登録されると、構造部材の名称もしくは記号の表示色が変わります。この表示色は、「構造表現」で変更することができます。
• 断面リストに登録すると断面リストとモデルの不整合を防ぐため、各部材のプロパティに「断面リスト参照中」と表示されて一部の項目の変更が不可になります。

• 登録された構造部材を確認するには、「断面リスト編集」をクリックします。

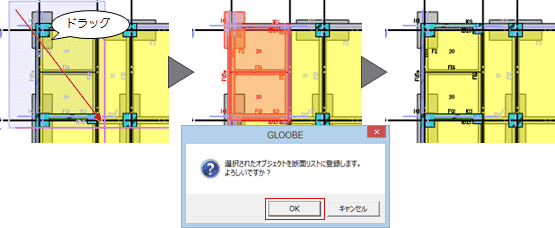

1. 「断面リスト作成」をクリックします。
2. 入力モードの「選択」をクリックします。
3. 登録する構造部材の範囲をドラッグします。
4. 確認画面で「OK」をクリックします。


「断面リスト解除」をクリックし、すべての構造部材を解除するには「Auto」、範囲を指定して構造部材を解除するには「選択」を選択して実行します。
