比較モデル読み込み躯体チェック

1. 「モデル読み込み」をクリックします。
2. 参照ファイルを選択して、「開く」をクリックします。
   読み込み可能なファイルは、GLOOBE（.GLM）、IFC2x3（.ifc）、ST-Bridge（.stb）のデータです。

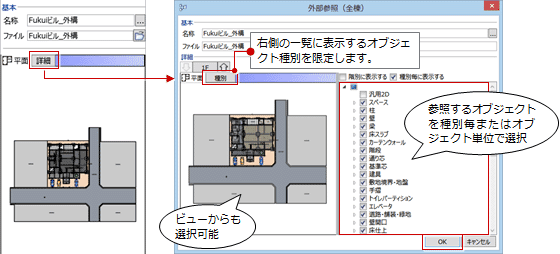

3. プロパティの「詳細」をクリックします。
4. 参照するオブジェクトにチェックを付けて、「OK」をクリックします。
   　
5. 配置基準位置をクリックします。
   　

メモ

• 「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。
• 「モデル読み込み」で読み込んだモデルは保存されません。「構造」タブを閉じた時点で削除されます。また、「構造」タブを開いている間は、自動保存は無効になります。
• 「モデル読み込み」で読み込んだモデルは、「構造」タブ内では外部参照（全棟）データの扱いになります。不要な比較モデルは、選択して削除可能です。


現在のモデルと比較モデルとの整合をチェックし、現在のモデルへの取り込みを行います。

比較モデルを1つも読み込んでいない、または複数読み込んでいる場合は、整合チェックできません。

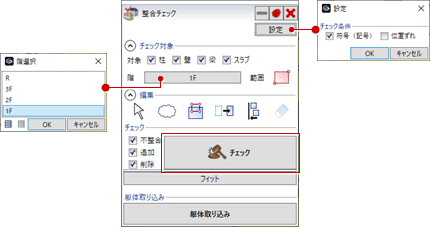

1. 「躯体チェック」をクリックします。
2. 「設定」をクリックして、チェックの条件を確認します。
3. チェックの対象部材（柱、壁、梁、スラブ）と階を選びます。
4. チェック内容を選んで、「チェック」をクリックします。


   不適合	立体が一部でも重なっていて断面形状が異なる部材を表示します。「設定」により、符号（記号）や位置ずれも考慮します。
   追加	比較モデルのみに存在する部材を表示します。
   削除	比較モデルにない部材（現在のモデルのみに存在）を表示します。

   　

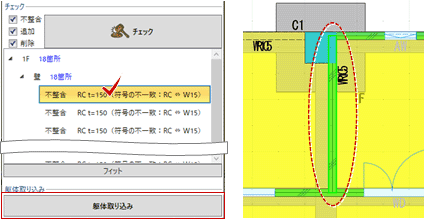

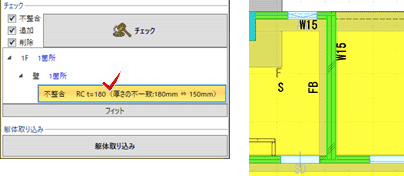

5. エラーの箇所をクリックすると、指定した部分がビュー内に大きく表示され、整合が必要な箇所を確認できます。
   　
6. ここでは、壁の符号の不一致を整合してみます。
   「躯体取り込み」をクリックすると、「躯体取り込み」ダイアログが開きます。

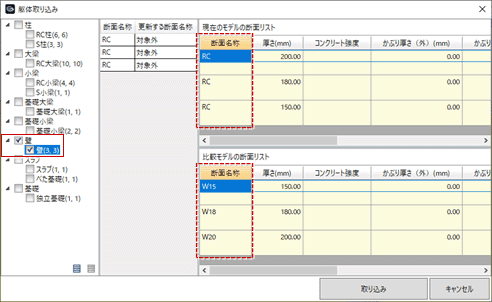

7. 確認する部材として「壁」をクリックすると、現在のモデルと比較モデルの断面リストから部材情報が表示されます。
   ここでは、現在のモデルと比較モデルで断面名称が異なっていることを確認できます。
   　

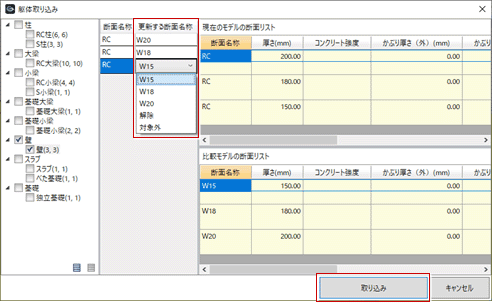

8. 現在のモデルの断面名称に対して、更新対象となる比較モデルの断面名称を設定します。
9. 内容を確認して、「取り込み」をクリックします。
   　

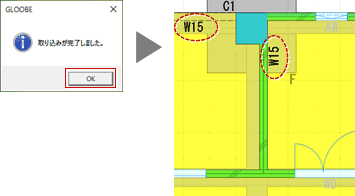

10. 確認画面で「OK」をクリックします。
    　
11. 「チェック」をクリックして、エラーの数が減ったことを確認します。
    　
12. 同様にして、他のエラーも解消します。
    　

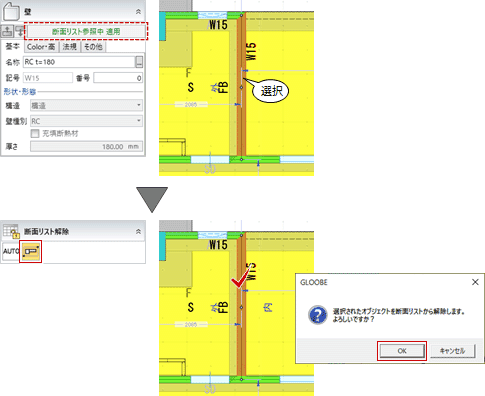

13. 「選択」をクリックしてエラーの部材を選択し、「断面リスト参照中」と表示された場合は、「断面リスト解除」で入力モードの「選択」を使用して対象部材をリストから解除します。
    　

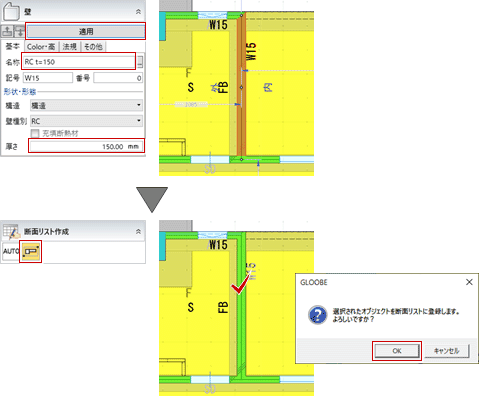

14. 対象部材のプロパティを変更して「適用」をクリックし、「断面リスト作成」でリストに再登録します。

15. 「チェック」をクリックして、エラーの箇所がなくなったことを確認します。
    　

メモ

• 断面リストの編集権限がない場合は取り込みできません。
• 比較モデルの断面リストも同時に取り込んで、メインモデルの断面リストを更新します。
  更新したメインモデルの断面リストにない躯体は更新されません。
• パネルから使用できる編集機能は、次のとおりです。

「選択」	要素を選択して編集します。
「雲形」	雲形図形を配置してコメントを記入します。
「領域プラス・マイナス」	指定した領域をプラス・マイナスします。
「移動」	選択された要素を移動します。
「面一（面合わせ）」	指定した基準線に合うように、対象要素を平行移動させます。
「削除」	選択された要素を削除します。
