GLOOBE ヘルプ

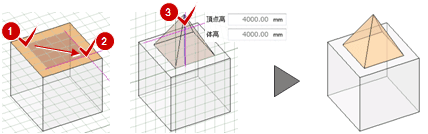

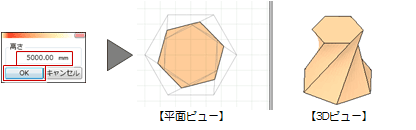

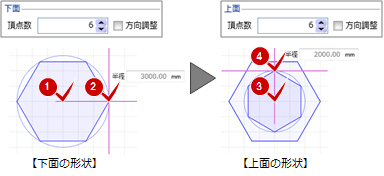

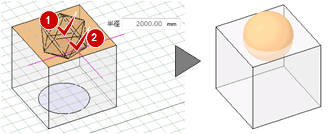

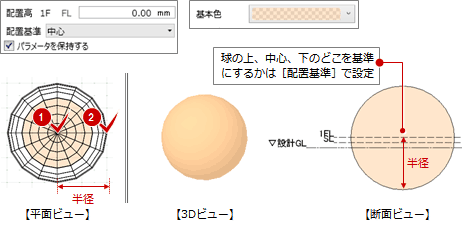

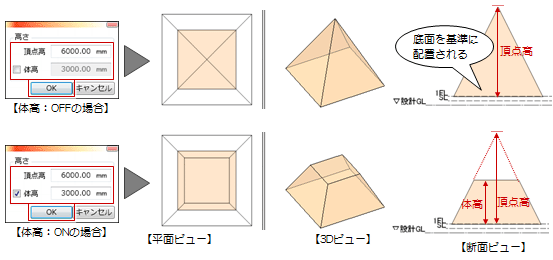

スイープ体傾斜体錐体回転体球体ブレンド体

スイープ体（断面形状を押し出した形状）、傾斜体、錐状、回転体などの立体モデルを置きます。

メモ

ボリューム解析の「計算建物」タブで各立体モデルを置くときは、計算建物タイプを指定します。
天空率算定の対象とする計算建物で、後退距離内にある擁壁、門、塀等は、「計算建物タイプ」を「擁壁類」に設定しておくと、建物後退距離を算出するときに対象から除外されて「建物類」の計算建物までの距離が算出されます。

断面形状を押し出したモデルを置くM610130_blk_sec06

「ブロック」メニューから「スイープ体」を選びます。

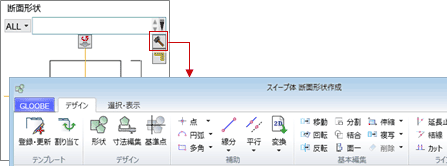

「形状作成」をクリックします。
「断面形状作成」ウィンドウが開きます。
スイ―プ体の断面形状や基準点を編集します。
（操作については、「形状作成」を参照）
「閉じる」をクリックして、確認画面で「はい」をクリックします。
入力モードを「連続線（円弧可）」に変更します。
（の操作については、「入力モード」を参照）

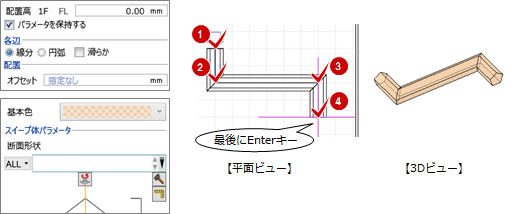

「配置高」でスイープ体を配置する高さを設定します。
配置基準は、モデルの底面となります。
「基本色」で立体の色を設定します。
断面形状を押し出す経路を描きます。

メモ

経路を描くときに、Qキーで断面形状を反転できます。
「オフセット」を入力することで、クリックした位置から設定値の分、ずらして配置できます。
　

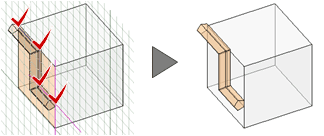

3Dビューでは、既存の面を検索して入力点をクリックできます。
　
モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
（詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

傾斜したモデルを置くM610130_blk_sec05

「ブロック」メニューから「傾斜体」を選びます。
入力モードが「矩形」の「矩形」であることを確認します。
（の操作については、「入力モード」を参照）

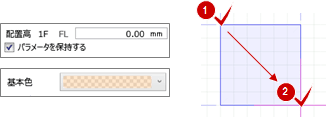

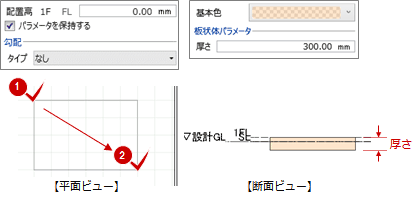

「配置高」で傾斜体を配置する高さ、「厚さ」で傾斜体の厚みを設定します。
「タイプ」で勾配のタイプを設定します。傾斜がない場合は「なし」を選びます。
「基本色」で立体の色を設定します。
傾斜体の形状を描きます。
タイプが「なし」の場合、モデルが配置されます。

傾斜がある場合、続けて、勾配に関する操作を行います。

タイプ	操作
片流れの勾配と基準位置を指定する場合	※勾配基準線の位置が、傾斜体上面の配置高さとなります。

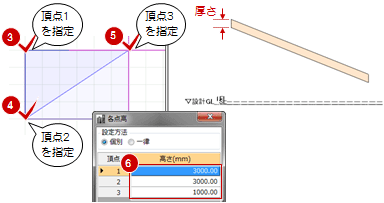

片流れの3点の高さを指定する場合

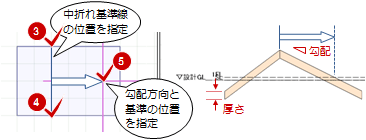

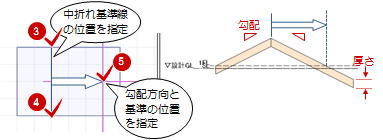

棟の位置と勾配を指定して、両側の傾斜を等勾配とする場合	※勾配基準に指定した位置が、傾斜体上面の配置高さとなります。

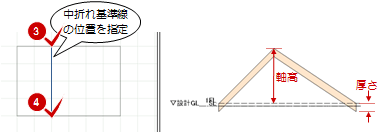

棟の位置と高さを指定して、両側の傾斜を等勾配とする場合	※勾配基準に指定した位置と軸高から勾配が決まります。

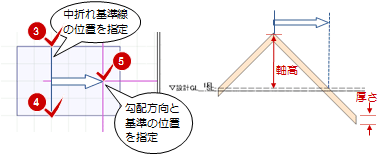

棟の位置と片方の勾配を指定して、両側の傾斜の先端を同じ高さとする場合	※勾配基準に指定した位置が、傾斜体上面の配置高さとなります。
棟の位置と高さを指定して、両側の傾斜の先端を同じ高さとする場合

メモ

「勾配」は、分数部分をクリックすることで「/100」→「/1」→「/10」に切り替わります。
1階以外は、各階のFLに配置されます。
モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
（詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

軸の周りを回転したモデルを置くM610130_blk_sec04

「ブロック」メニューから「回転体」を選びます。

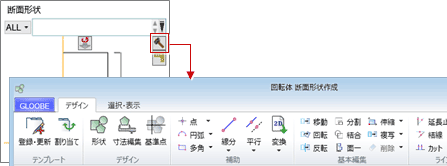

「形状作成」をクリックします。
「断面形状作成」ウィンドウが開きます。
回転体の断面形状や基準点を編集します。
（操作については、「形状作成」を参照）
「閉じる」をクリックして、確認画面で「はい」をクリックします。
「配置高」で回転体を配置する高さを設定します。
「基本色」で立体の色を設定します。
入力モードを選択して、回転軸と断面形状の配置位置をクリックします。

入力モード	操作

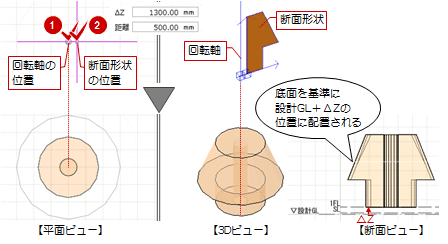

「鉛直軸回転」	【回転軸が鉛直方向の場合】回転軸の位置をクリックします。断面形状の位置をクリック、または数値で指定します。「ΔZ」は配置高さ、「距離」は回転軸からのオフセットになります。

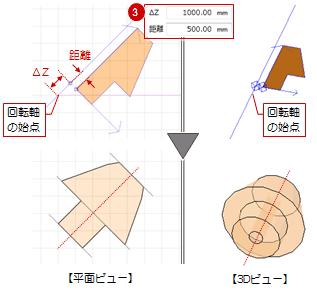

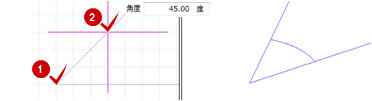

「水平軸回転」	【回転軸の方向を2点指定する場合】回転軸の始点、終点をクリックします。断面形状の位置をクリック、または数値で指定します。

メモ

入力モードが「水平軸回転」のときのみ、3Dビューで既存の面を検索して回転軸を指定できます。
1階以外は、各階のFL＋△Zの位置に配置されます。
モデルの配置後、プロパティから高さや配置高、断面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。
（詳しくは、「高さや断面形状などパラメータを保持するには」「汎用オブジェクトの配置高について」を参照）

高さや断面形状などパラメータを保持するにはM610130_blk_sec09

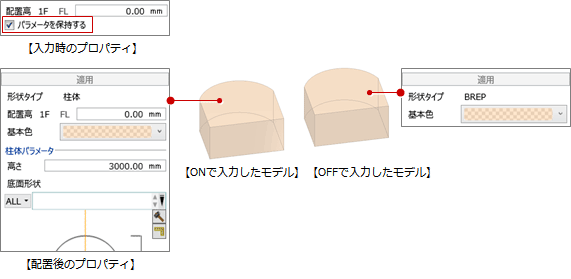

モデルを入力した後でも、プロパティから高さや配置高、底面形状を変更したい場合は、モデルの入力時に「パラメータを保持する」をONにします。

一方、プロパティによるモデルの変更ではなく、「スイープ」「カッター」などを使用してモデルを編集していく場合はOFFにしておきます。

メモ

プロパティパネルの「形状タイプ」にブロックの種別が表示されます。

形状タイプの表示	ブロックの種別
柱体、板状体など	GLOOBEで「パラメータを保持する」ONで入力したもの
Mesh	SketchUP読み込みで「形状の再現を優先する」で取り込んだものまたは面が閉じていない立体
BREP	GLOOBEで「パラメータを保持する」OFFで入力したもの SketchUP読み込みで「立体の編集を優先する」で取り込んだもの ※「立体の編集を優先する」がONであっても、SketchUpデータの内部形状が不正な場合には、Meshとして取り込まれます。

「パラメータを保持する」をONで入力したモデルでも、「スイープ」などでモデルを編集すると、保持していたパラメータは破棄されます。
「パラメータを保持する」をONで入力した「傾斜体」「錐体」「回転体」「球体」「ブレンド体」「棚状体」の場合、「素材」の「面」をONにして素材を割り当てるには、保持されたパラメータを破棄する必要があります。確認画面で「はい」をクリックすると、パラメータが破棄されます。この後、素材を割り当ててください。
