クリップ領域

断面形状に入り込む躯体・仕上線をくり貫いて描画する領域を設定します。

クリップ領域を作成する

巾木、縁石などの断面系部材の場合は、躯体・仕上線をクリップする領域を入力できます。

  1. 「クリップ領域」をクリックします。
  2. 入力モードを「矩形」に変更します。
    （の操作については、「入力モード」を参照）

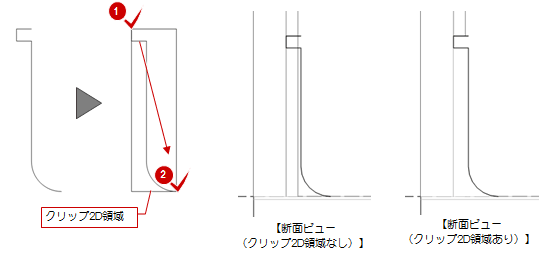

  3. クリップ領域を入力します。
    断面ビューで対象部材以外のデータがクリップされて表示されます。

メモ

  • クリップ領域は、断面ビューにおいて、作図表現（他一般）の「断面形状 詳細2D」の「作図する」がONのときに詳細表現で確認できます。
