ハイパーティションに目地、建具を付けてディテールを編集するには、
「特別編集」メニューの
「ハイパーティション編集」を使用します。
ローパーティションは
「ローパーティション編集」、トイレパーティションは
「トイレパーティション編集」で編集します。
メモ
- ハイパーティションを選んでからコマンドを実行、もしくは右クリックして「ハイパーティション編集」を選んでもかまいません。また、コマンドコレクションからも選ぶことができます。
パーティションをデザインするM650230_ptn_sec01

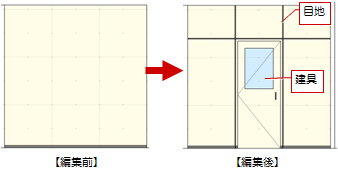

次図のハイパーティション（フラッシュタイプ）を例に解説します。

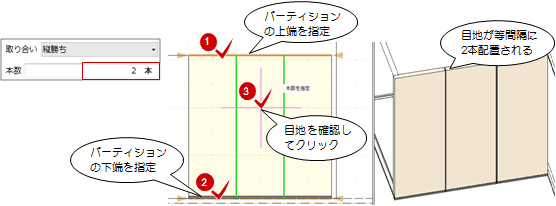

「目地」をクリックして、垂直方向に目地を付けます。
次図は、入力モードの
「等間隔配置」で「本数」を指定したものです。

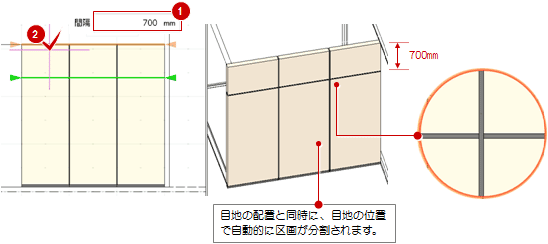

- 続けて、「目地」で水平方向の目地を付けます。
次図は、入力モードの_70.png)
「既存参照配置」で、パーティション上端から間隔を指定して目地を配置したものです。

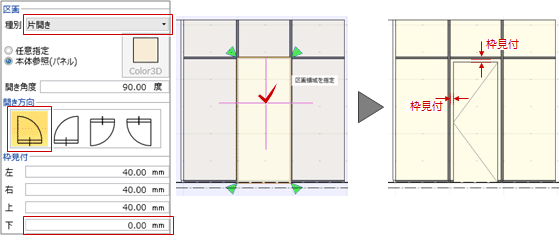

「建具区画」をクリックし、入力モードが_70.png)
「新規」であることを確認して、片開きなどの種別を設定します。

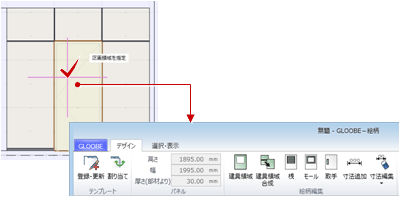

「絵柄編集」をクリックします。
区画が1つの場合は「絵柄」ウィンドウが開きます。区画が複数の場合は編集する区画をクリックします。

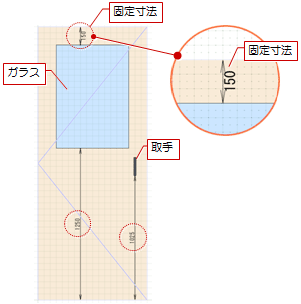

「建具領域」などで片開きの絵柄を編集します。
_70.png)
「閉じる」をクリックして、確認画面で「はい」をクリックします。
- 作成したパーティションは、
「登録・更新」でテンプレートに登録できます。
メモ
- 編集対象のパーティションだけを確認したいときは、「対象部材のみColorを使用する」をONにします。編集対象以外の仕上のデザインや取り合いを確認したいときはOFFにします。
- 「登録・更新」で登録するテンプレートには、次図の状態が登録されます。
