移動パーティション編集

• テンプレート新規登録・更新
• テンプレート割り当て
• 対象部材変更
• プロパティ変更
• 目地
• 区画線
• 部材分割／部材削除／部材クリア
• 建具区画
• 寸法固定
• 絵柄編集
• 区画クリア

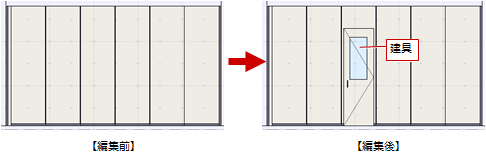

次図の移動パーティションを例に解説します。

1. 「プロパティ」で、「基本」タブにある「パネル枚数」を確認・変更します。

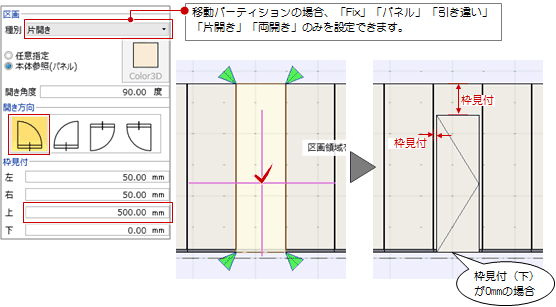

2. 「建具区画」をクリックし、入力モードが「新規」であることを確認して、片開きなどの種別を設定します。

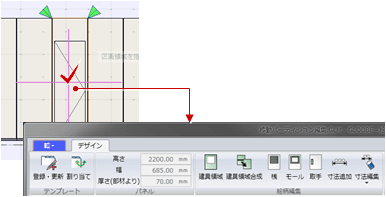

3. 「絵柄編集」をクリックします。
4. 編集する区画をクリックします。
   「絵柄」ウィンドウが開きます。

5. 「建具領域」などで片開きの絵柄を編集します。

6. 「閉じる」をクリックして、確認画面で「はい」をクリックします。

7. 作成した移動パーティションは、「登録・更新」でテンプレートに登録できます。

注意

• 「絵柄編集」で建具の絵柄を編集した後に、「プロパティ」で「パネル枚数」を変更すると絵柄の情報が破棄されてしまいます。

メモ

• 編集対象のパーティションだけを確認したいときは、「対象部材のみColorを使用する」をONにします。編集対象以外の仕上のデザインや取り合いを確認したいときはOFFにします。

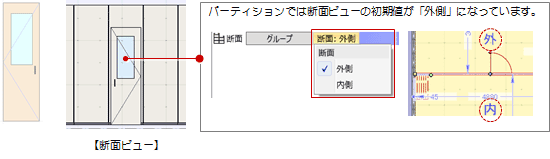

• パーティションでは断面ビューの初期値が「外側」になっていて、本体に対して外側から見た表示になっています。一方、「絵柄」ウィンドウに表示されている絵柄は、本体に対して内側から見た表示になっているため、逆に表示されます。

• 「登録・更新」で登録するテンプレートには、次図の状態が登録されます。

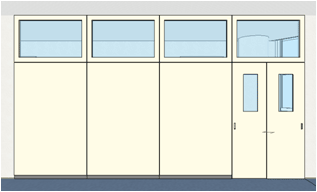

次図のように、1枚のパーティションに複数のパネルをデザインするには、次のように操作します。
（詳細なデザイン方法については、「パーティションをデザインする」を参照）

1. 「目地」をクリックし、水平方向の目地であることを確認して天窓と分ける位置をクリックします。

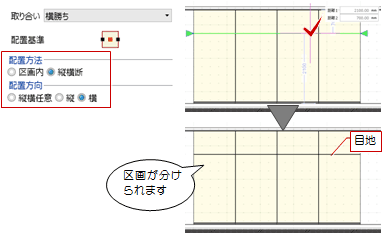

   次図は、入力モードの「縦横配置」で「縦横断」「横」をONにして目地を入力したものです。

2. 「建具区画」をクリックして、天窓にする区画をクリックします。

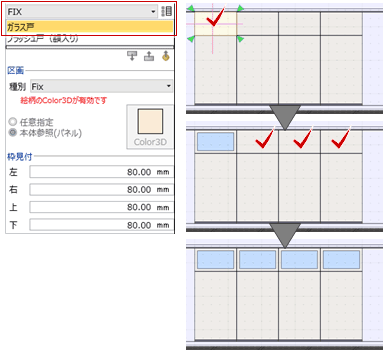

   次図は、入力モードの「新規」で、テンプレートを使用してFIX窓を設定したものです。

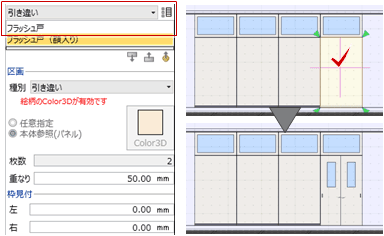

3. 続けて、テンプレートを使用して引き違い戸を設定します。
