水平ブレース編集

機能一覧

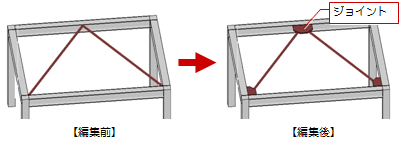

次図のV字型の水平ブレース（2本の斜めのブレースを入力したもの）を例に解説します。

2本の水平ブレースを選んで、「水平ブレース編集」を実行します。

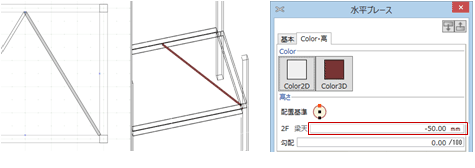

梁天の位置にジョイントの天端、ジョイント下端にブレースの天端がくるようにするには、「プロパティ」で水平ブレースの高さを変更します。
（詳しくは、「水平ブレースの高さを調整するには」を参照）
「対象部材変更」をクリックして、編集する水平ブレースを表示します。

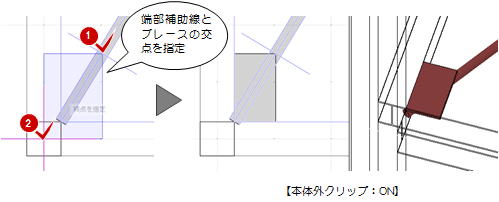

「ジョイント」をクリックして、ジョイントの領域を指定します。
「対象部材変更」をクリックして、もう一方の水平ブレースにジョイントを入力します。

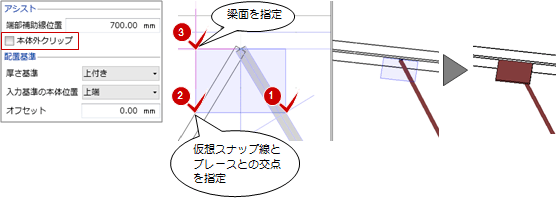

続けて、入力モードを「矩形」の「角度つき矩形」に変更して、中央部にジョイントを入力します。
2本のブレース共通となるジョイントを配置したいため、「本体外クリップ」のチェックをはずします。

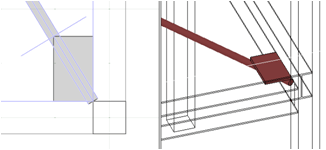

ブレース領域外にジョイントが入力されます。

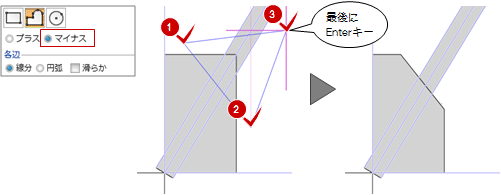

「領域プラス・マイナス」をクリックして、ジョイントの領域をプラスまたはマイナスする範囲を指定します。

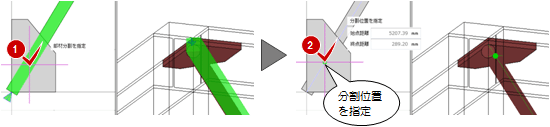

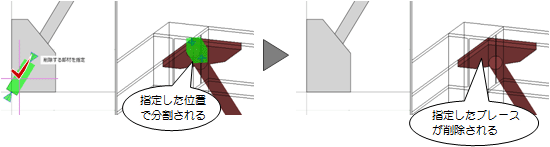

「分割」をクリックして、ブレースを選び、分割位置をクリックします。
「削除」をクリックして、削除するブレースをクリックします。
作成した水平ブレースは、「登録・更新」でテンプレートに登録できます。

編集対象のブレースだけを確認したいときは、「対象部材のみColorを使用する」をONにします。編集対象以外の仕上のデザインや取り合いを確認したいときはOFFにします。

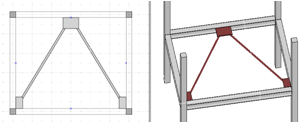

次図は「対象部材のみColorを使用する」をOFFにしたものです。ブレース全体の形状を確認できます。
「登録・更新」で登録するテンプレートには、次図の状態が登録されます。

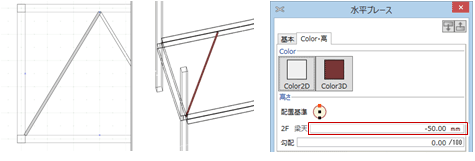

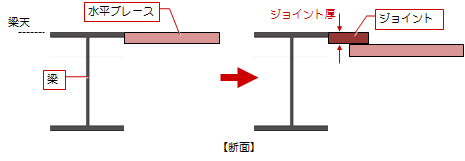

次図のように水平ブレースを梁天の位置に入力している場合に、梁天の位置にジョイントの天端、ジョイント下端にブレースの天端がくるようにするには、水平ブレースの高さを変更します。
