畳割付

• テンプレート新規登録・更新
• テンプレート割り当て
• 対象部材変更
• プロパティ変更
• パターン敷き
• 大広間敷き
• 畳基準移動／畳基準回転／畳ピッチ変更／畳パターン回転／畳割付削除

1. 「目地」メニューから「畳割付」を選びます。
   ※ 畳割付を編集する場合は、「特別編集」メニューから「畳割付」を選びます。

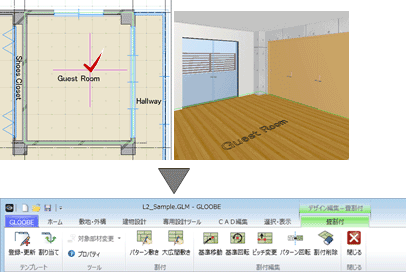

2. 畳を割り付ける床仕上をクリックします。
   「畳割付」タブが開きます。
   　
3. 「パターン敷き」をクリックします。
4. 入力モードが「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）

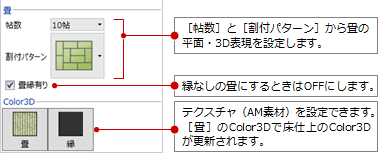

5. 畳の帖数、割付パターン、Color3Dなどを設定します。

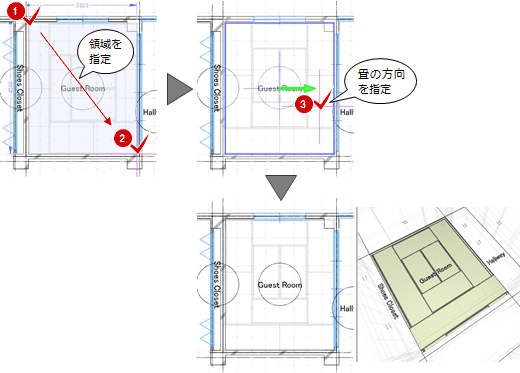

6. 畳を割り付ける領域を指定し、畳の方向をクリックします。

7. 「閉じる」をクリックします。
   　

メモ

• 畳を割り付けると、畳のColor3Dで床仕上のColor3Dが更新されます。

• 畳縁の幅は、40㎜固定です。
• 指定した範囲以外にも、割付パターンの畳が繰り返し割り付けられます。
• 勾配には対応していません。畳を割り付けた床仕上に勾配をつけると、畳の割付は非表示になります。
• 意匠目地が入力されている床仕上には畳割付できません。

プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。

畳を割り付けた床仕上のテンプレートとして登録されます。

1. 「畳割付」タブの「登録・更新」をクリックします。
2. 登録するグループと名称を設定して、「OK」をクリックします。


メモ

• 畳を割り付けた床仕上を選択し、コマンドサポートウィンドウの「テンプレートの新規登録・更新」をクリックすることでもテンプレートに登録できます。
• テンプレートを更新するには、「テンプレート新規登録・更新」ダイアログの「グループ」「名称」で、すでに登録されているテンプレートと同じものを選ぶと更新になります。
