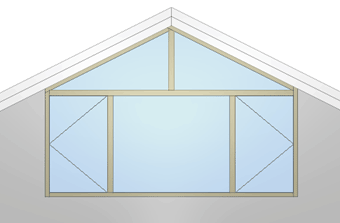

Q：多角形の連窓を入力したい
A：建具編集にて、
「領域プラス・マイナス」で形状をカットしてから作成します。
操作方法

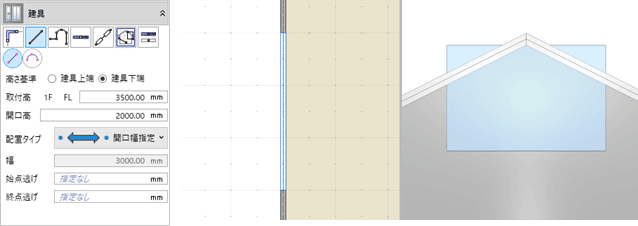

- 「建具」メニューから
「建具」を選び、「初期値」のテンプレートで入力します。
- 入力した建具を選択し、コマンドコレクション（またはポップアップメニュー）から

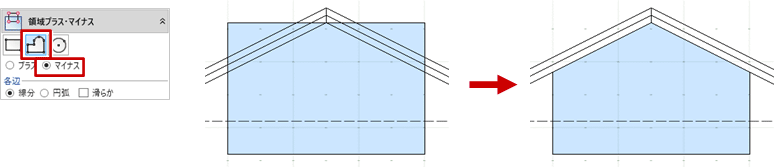

「建具編集」を選びます。 - 「領域プラス・マイナス」をクリックし、入力モードを
「多角円形」にして形状を変形します。

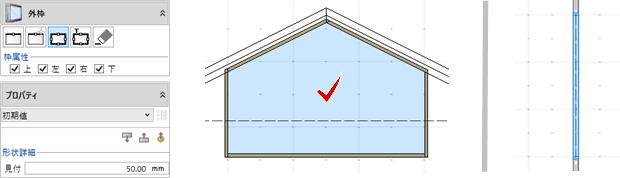

「外枠」をクリックして、建具に外枠をつけます。

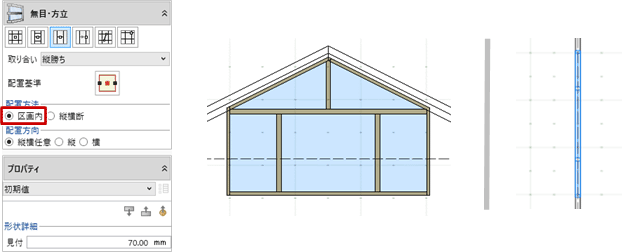

「無目・方立」をクリックして、無目や方立を入力します。

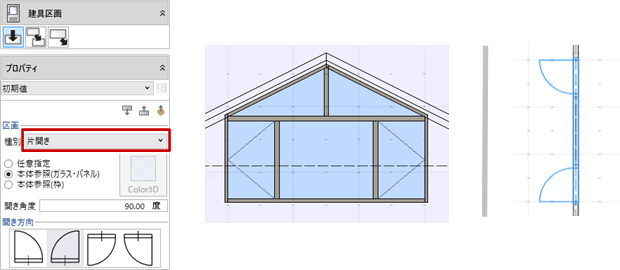

「建具区画」をクリックして、「片開き」の区画を割り当てます。

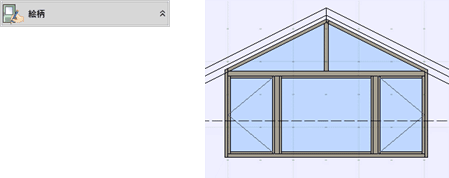

「絵柄編集」をクリックして、枠や固定寸法を入力します。
（詳しい操作は、「Q：L字のコーナー建具を入力したい」の手順8～11を参照）
_70.png)
「閉じる」をクリックすると、入力画面に戻ります。
メモ
「建具見付編集」では、「領域プラス・マイナス」が使用できないため作成できません。- 編集した建具をテンプレートに登録するには、建具編集画面で
「登録・更新」をクリックします。
（詳しくは、ヘルプ「テンプレートを新規登録する」を参照）
