線状塗り連続線線状塗り

1. 「線状塗り」メニューから「線状塗り」を選びます。

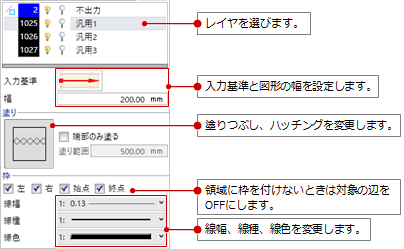

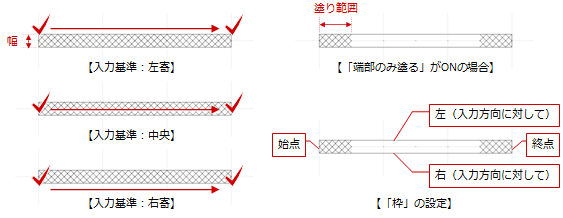

2. 入力するレイヤを選び、入力基準や幅、塗りつぶしなどを変更します。

3. ラインの始点、終点をクリックします。


メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• レイヤや色など、設定した内容を初期値として書き込みたいときは、「コマンド初期値」をクリックします。
  　
• 塗りつぶし、ハッチングについては、「塗りの設定」を参照してください。

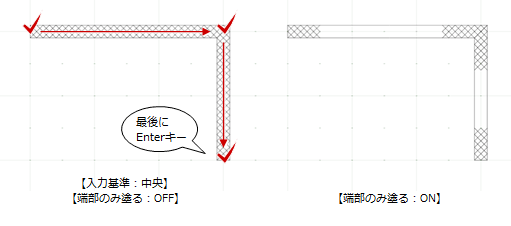

「線状塗り」メニューから「連続線線状塗り」を選び、ラインの頂点を順にクリックして、最後にEnterキーを押します。

メモ

• 右クリックして「閉合」を選ぶと、最後に指定した点から開始点に線がつながります。

「線状塗り」メニューで入力する図形を、塗りつぶしやハッチングなどでどのように表現するかは、コマンドサポートウィンドウの「塗り」で設定します。

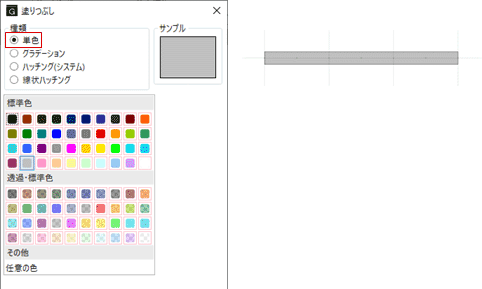

単色

線状塗りを単色で塗りつぶす場合は、「単色」をONにして「色」を設定します。

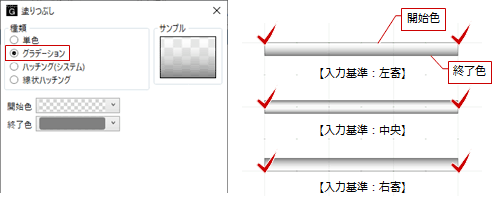

グラデーション

線状塗りにグラデーションをかける場合は、「グラデーション」をONにします。
入力基準位置が「開始色」になります。

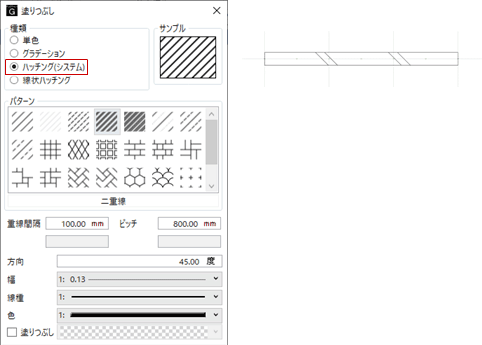

ハッチング（システム）

線状塗りにハッチングを表現する場合は、「ハッチング（システム）」をONにします。
詳しくは、「ハッチングで表現する」を参照してください。

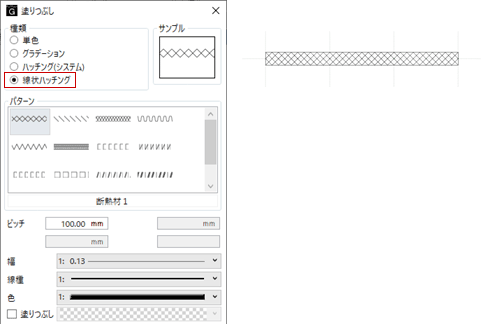

線状ハッチング

線状塗りにライン状のハッチングを表現する場合は、「線状ハッチング」をONにします。

断熱材1	断熱材2	断熱材3	断熱材4
断熱材5	断熱材6	スタッド	胴縁
C鋼	角鋼	CB・ALC	PC
目地	クラッシャラン	GL	波

メモ

• スタッド、胴縁、Ｃ鋼、角鋼、CB・ALC、PC、目地は「端部のみ塗る」に対応していません。
