確認申請チェック

作成した物件データで、確認申請に必要な図面の記載の漏れや不備がないかをチェックします。

メモ

• 確認申請チェックの詳細は、ツールバーの「確認申請チェック」を参照してください。

物件から確認申請をチェックする

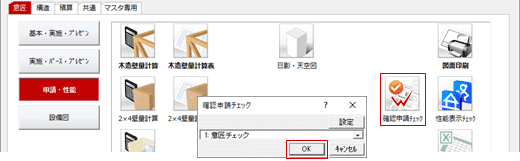

1. 「処理選択」ダイアログの一覧から「確認申請チェック」をダブルクリックします。
   ※ 「確認申請チェック」は、出荷時、「意匠」タブの「申請・性能」に登録されています。
2. ダイアログでチェックマスタを選び、「OK」をクリックします。



   出荷マスタ	内容
   意匠チェック	配置図、床面積求積図、平面図、立面図、断面図、平面詳細図、シックハウス、法規LVSを対象に、意匠的なチェックを行うマスタです。
   構造チェック	木造壁量計算、木造基礎伏図、木造床小屋伏図、木造構造計算を対象に、構造的なチェックを行うマスタです。

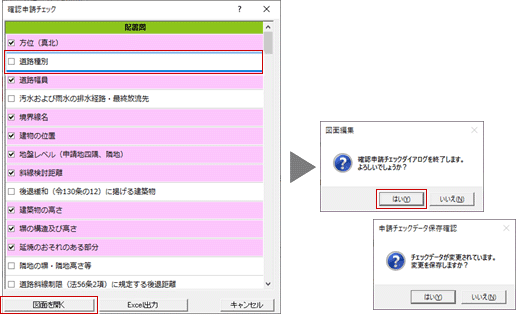

3. チェックが終了すると、「確認申請チェック」ダイアログが開きます。
   確認する図面の項目を選び、「図面を開く」をクリックします。
4. 「確認申請チェック」ダイアログ終了の確認画面で「はい」をクリックします。
5. チェックデータに変更がある場合は保存の確認画面が開きます。保存するときは「はい」をクリックします。

6. 選択した項目の図面が開き、左側に確認申請チェックウィンドウが開きます。
