階変更／図面変更／表変更

現在開いている図面・表を閉じ、他の図面・表を開きます。

開いている図面・表のタイプによって、コマンドの名称が異なります。

階変更 平面図など、各階の図面の場合
図面変更 配置図や矩計図など、階に関係なく作成する図面の場合
表変更 手間なし積算など、表形式で作成するデータの場合

メモ

  • 現在の図面・表を閉じないで、他の図面・表を開くには、「ウィンドウ」メニューの各コマンドで開きます。また、CtrlキーとShiftキーで複数の図面・表を選択できます。

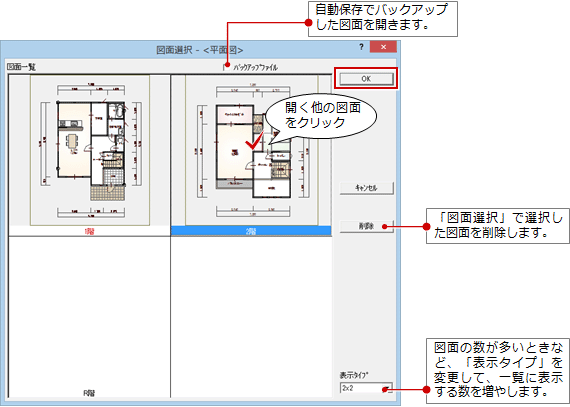

「ファイル」メニューの「階変更」「図面変更」で開くダイアログです。

メモ

  • 「図面一覧」に表示されている各階、図面の表示色は、次の意味があります。
    緑色仮想階の図面です。※「階変更」のみ
    赤色現在、開いている図面です。
  • 自動立上機能のある図面では、「図面選択」ダイアログに「自動立上」があります。選択した図面を開くと同時に自動立上が実行されます。
  • 立面図では、「4面自動立上」があり、東西南北の立面図を同時に自動立上します。
  • シックハウスチェック、電気設備図などでは、「読込」があります。選択した図面を開くと同時に必要なデータを読み込みます。

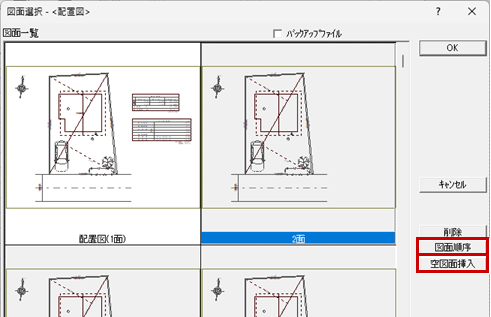

配置図、立面図、図面印刷、木造壁量計算表、外皮性能図など階単位でない図面では、「図面選択」ダイアログに「図面順序」「空図面挿入」があり、一覧に表示されている図面の順序を入れ替えたり、空の図面を挿入することができます。

※ この操作を行うには、「ファイル」メニューもしくは「ウィンドウ」メニューの「他の処理図面に変更」から「処理選択」ダイアログを開き、こちらから「図面選択」ダイアログを開いてください。

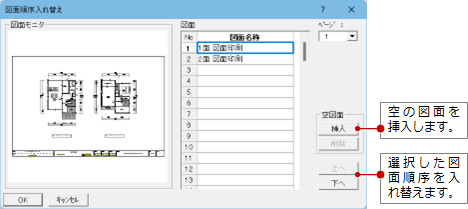

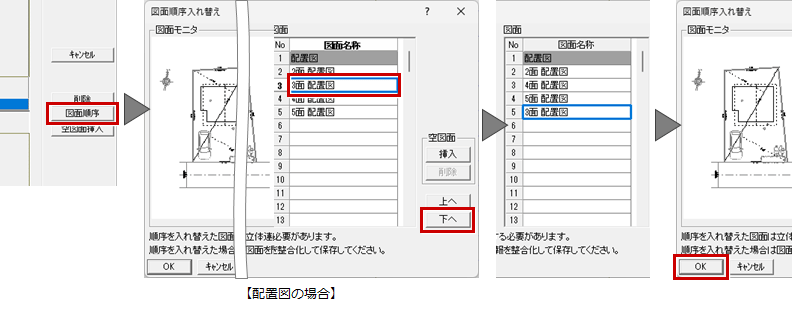

図面順序 「図面選択」ダイアログの「図面順序」をクリックすると、「図面順序入れ替え」ダイアログが開きます。右側の「図面」にて入れ替える図面を選択して、「上へ」または「下へ」で図面を入れ替えます。

※「OK」をクリック後、図面名称の「1面」や「2面」も自動的に変更されます。
※ 配置図１面、立面図１～ 4面は、図面を入れ替えることができません。
※ 対象の図面が開いていると入れ替えできません。対象の図面を閉じてから操作してください。
　

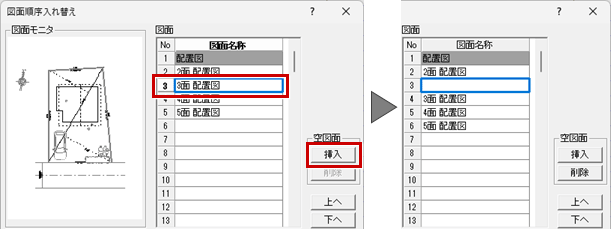

空図面挿入 指定した位置に、空の図面を挿入します。「図面選択」ダイアログで挿入する欄をクリックしてから「空図面挿入」をクリックします。
※ 配置図１面、立面図１～ 4面には、空の図面を挿入できません。
※「図面順序」をクリックして開く次の「図面順序入れ替え」ダイアログの「空図面」でも空の図面を挿入可能です。
　

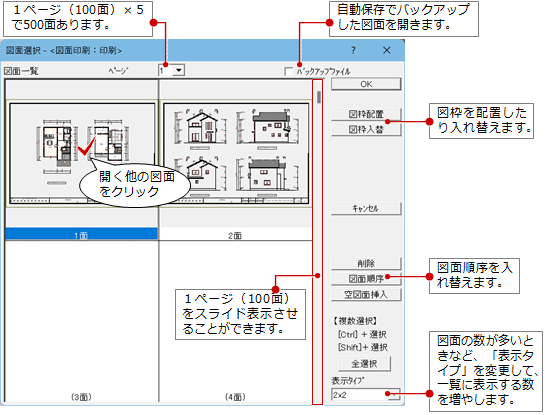

「ファイル」メニューの「図面変更」で開くダイアログです。（図面印刷）

図枠配置 図枠マスタから図枠を選んで、図枠を入れ替えます。
（→参照：図枠配置・入替／図枠配置・入替（複数図面） ）
図枠入替
図面順序 「図面順序」をクリックすると、次のダイアログが開きます。

一覧に表示されている図面の順序を入れ替えます。
空の図面を差し込んだ理、削除したりすることができます。
空図面挿入 1図面を２図面に分割するとき続きの図面を作成したい場合などで、作成されている次の図面の間に空の図面を挿入します。
「図面選択」ダイアログで挿入する欄をクリックしてから「空図面挿入」をクリックします。

メモ

  • 配置する図枠は「専用初期設定」の「図枠配置条件」で設定します。

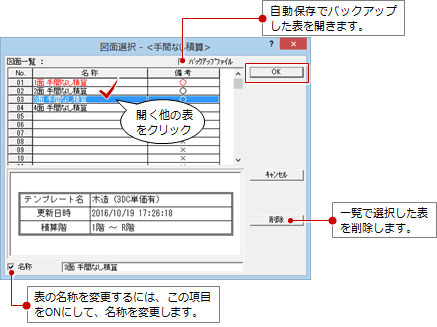

「ファイル」メニューの「表変更」で開くダイアログです。

メモ

  • 「図面一覧」の赤字の「名称」「備考」は、現在開いている表です。
  • 「図面一覧」の「備考」が「×」は、まだ保存されていない表です。
