物件初期設定：2×4専用

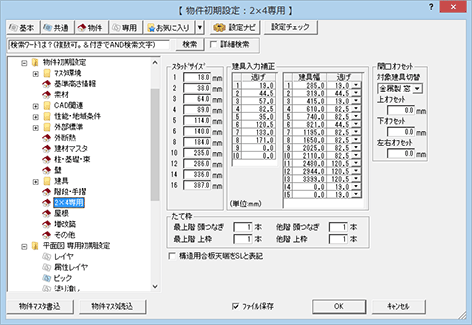

「スタッドサイズ」では、2×4の部材の製材寸法を設定します。

104の製材寸法：18.0×89.0

206の製材寸法：38.0×140.0

としたい場合、次のように設定します。

「1」：18.0、「2」：38.0、「4」：89.0、「6」：140.0

メモ

• 積算、工事別集計で2×4の部材の体積を計算するときも、この製材寸法が参照されます。

平面図での建具の入力時、2×4専用の逃げを使用するには、「物件初期設定：建具－入力モード・逃げ」の「2×4用逃げ設定」をONにします。

「建具入力補正」では、このときの逃げの初期値を設定します。

「逃げ」セル	使用する逃げを登録します。「逃げ」セルに登録されている逃げが、建具入力時の「始点逃げ」のリストに表示されます。
「建具幅」セル／「逃げ」	2×4用の建具やマグサ、開口幅を指定して入力するとき、その初期値となる値を「建具幅」セルに登録します。その建具幅に対する逃げを右側の「逃げ」に登録します。この「逃げ」は、左側の「逃げ」セルに登録した値から選択します。

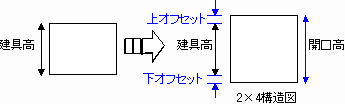

「開口オフセット」は、平面図で配置された建具を元に2×4伏図で構造材を作成するとき、開口幅、開口高を少し大きめに取るときに使用します。

開口オフセットを参照する図面は、矩計図、耐力壁区画図、壁パネル割付図、2×4基礎伏図、土台伏図、たて枠躯体、耐力壁計算などです。

対象建具切替	開口オフセットは、金属製窓、木製窓、金属製戸、木製戸の4種類について、それぞれ設定できます。 「対象建具切替」を変更してから開口オフセットを設定します。
上オフセット／下オフセット	開口上部、下部のオフセットをそれぞれ 0～100㎜の間で設定します。
左右オフセット	開口左右部のオフセットを0～100㎜の間で設定します。

「たて枠」で、頭つなぎと上枠の本数を設定します。

最上階 頭つなぎ	最上階（ペントハウスは除く）の図面に配置する頭つなぎの本数を設定します。
最上階 上枠	最上階（ペントハウスは除く）の図面に配置する上枠の本数を設定します。
他階 頭つなぎ	最上階以外の図面に配置する頭つなぎの本数を設定します。
他階 上枠	最上階以外の図面に配置する上枠の本数を設定します。

メモ

• スタッドサイズ、たて枠の頭つなぎ・上枠の本数は、建物の基準高さに影響します。これらを変更すると「物件初期設定：基準高さ情報」に連動します。
• 物件の高さ以外にも、矩計図、2×4構造図の製材寸法、たて枠躯体の上枠、頭つなぎなどの配置に影響します。
• 製材の寸法、本数を変更することでパネル高が変わり、建物の軒高・階高も変わることになります。

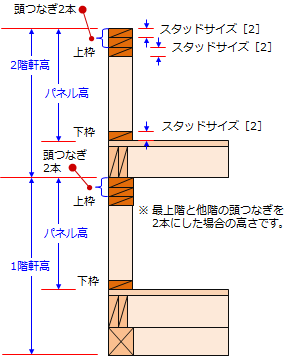

  上図の場合、2階パネル高と2階軒高は、次のようになります。


  2階パネル高	＝	（頭つなぎ×本数）＋（上枠×本数）＋ たて枠 + 下枠
  	＝	38.0㎜ × 2本 ＋ 38.0㎜ × 1本 ＋ 2336.0㎜ ＋ 38.0㎜
  	＝	2488㎜
  2階軒高	＝	パネル高＋床厚
  	＝	2488㎜ ＋ 250㎜
  	＝	2738㎜

矩計図、断面図、平面詳細図、展開図において、高さ表記の表現を「FL」から「SL」に変更したい場合は、「構造用合板天端をSLと表記」をONにします。

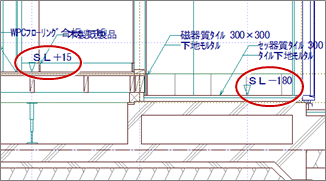

床仕上面（平面詳細図・断面図・矩計図・展開図）

「FL」から「SL」に表記が変わります。構造用合板の天端を基準にして床仕上面までの高さを表記します。

平面詳細図に部屋の床高さの増減を表記するには、「専用初期設定：モード」にある「床高増減を作図する」をONにします。

建具取り付け高さ位置（建具配置図の建具記号）

「FL」から「SL」に表記が変わります。建具を取り付ける高さ位置の基準（構造用合板天端からの増減値）は変わりません。

メモ

• 平面図および平面詳細図の建具記号は、建具配置図に入力したものを読み込んでいます。設定を変更した場合は、建具配置図で建具記号を再配置してから読み込んでください。
• 建具記号に取り付け高さ位置を表記するには、建具配置図の「専用初期設定：建具記号（内部）」「専用初期設定：建具記号（外部）」にある「記号タイプ」の特殊タイプに「基準増減」の項目を設定し、「FL基準からの増減」をONにしてください。
