申請図書出力／WEB申請書編集

ARCHITREND ZEROの図面データ（PDF）と申請に必要な情報（XML）を出力し、3Dカタログ.comサイトのWEB申請書作成システムを介して、一部の申請機関システム（申プロ形式、ハウスプラス形式）に取り込むことができる確認申請用xmlを出力します。

メモ

WEB申請書作成連携には、3Dカタログ.comの有料会員Bプランが必要です。有料会員Bプラン契約者からデータを共有されている場合は、有料会員Aプランまたは無料会員の方も利用できます。
一部の申請機関システムは、こちらの補足（指定審査機関への電子申請について）を参照してください。
3Dカタログ.comサイトのWEB申請書作成システムからZERO連携データ無しで確認申請xmlを新規作成することもできます。（3DCcomへルプ：WEB確認申請書作成の流れ）

申請図面を出力してWEB申請書作成に連携する

「申請」メニューから「申請図書出力」を選びます。

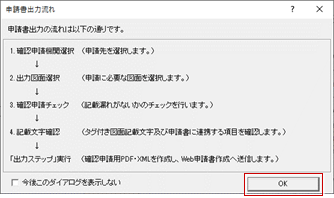

「申請図書出力の流れ」ダイアログで申請書出力の流れを確認して、「OK」をクリックします。

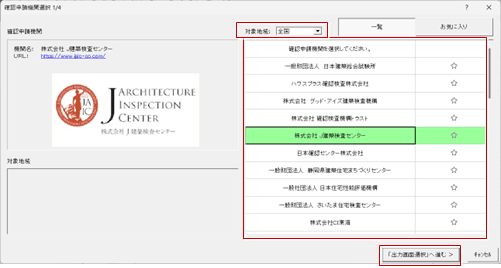

「確認申請機関選択」ダイアログで対象地域、申請機関を選択して、「出力画面へ進む」をクリックします。

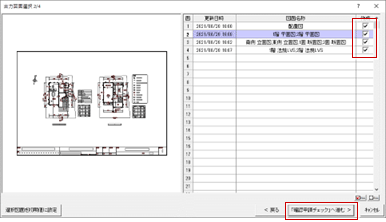

出力図面を選択して、「確認申請チェックへ進む」をクリックします。

※「図面名称」を修正するには、「図面印刷」にて対象図面の図面名称を変更するか、図枠に「図面名称」項目を配置して名称（属性）変更します。
「確認申請チェック」ダイアログが開きます。既に確認申請チェックを行っている場合は、その内容が確認できます。
再チェックを行う場合は「確認申請チェック実行」をクリックします。
「文字タグ確認へ進む」をクリックします。

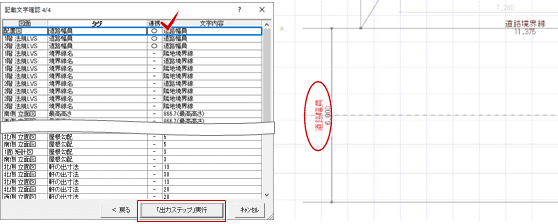

タグ付けされた文字および寸法線等を一覧で確認できます。一覧の項目を選択すると、入力された図面を開いて該当箇所を確認できます。
「出力ステップ実行」をクリックします。
申請図面PDFとXMLが出力されます。続けてWEB申請書作成に連携する場合は「WEB申請書作成システムに送信する」をクリックします。
WEB確認申請書作成の手順については、3Dカタログ.comサイトの「3DCcomへルプ：ZERO（図面印刷）から連携する」をご覧ください。

メモ

手順5、6の「確認申請チェック」ダイアログの「図面編集へ」をクリックして、選択しているチェック項目の入力図面を開いて編集を行えます。この場合、WEB申請書出力は中断されます。
「「物件ー確認申請フォルダ」を開く」で開くフォルダは、物件データの保存先によって異なります。
・ARCHITREND ManagerまたはARCHITREND ZEROに保存の物件の場合
物件フォルダ（001、002…）の「確認申請」フォルダが開きます。
・ARCHITREND Driveに保存の物件の場合
ARCHITREND Driveの「物件」の「確認申請」フォルダが開きます。
出力時に「確認申請」フォルダに同一ファイル名のデータがある場合、下図のメッセージが開きます。データを上書きする場合は「はい」をクリックします。「いいえ」を選択した場合は、ファイル名に日時が付加されて別名保存されます。
XML出力する各階床面積、建築面積は、申請部分と申請以外の合計になります。各表に表示されている合計面積と異なる場合があります。また、面積の各数値は、小数2桁までで小数3桁以下を切り捨てます。

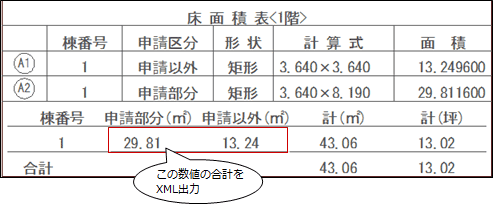

下表の場合、面積の合計は「43.05」でXML出力されます。

※Ver.8以前に貼り付けた面積表の場合、この表からXML出力されません。物件情報から面積の各数値がXML出力されます。
