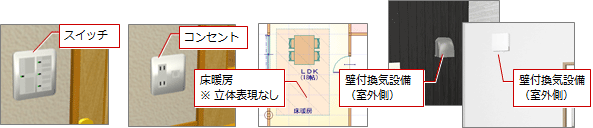

スイッチ・コンセント／床暖房／壁付換気設備

1. 「内部」メニューから「設備」の「スイッチ・コンセント」を選びます。
2. 自動的に「壁仕上入力モード」に切り替わります。
3. ダイアログで、器具のタイプや高さ位置をダイアログで設定します。

4. 図面に入力する位置をクリックします。
   器具は、壁の近くにマウスを近づけると、外壁仕上か内壁仕上の仕上面をピックします。

メモ

• ダイアログの「情報表示」をONにした場合は、手順4の後、引き出し線の終点をクリックして、情報開示する項目の文字列方向をクリックします。
• スイッチ・コンセントのタイプは、「専用初期設定：内部シンボル－スイッチ・コンセント」で登録します。
• コンセント器具の取り付け先（内壁・外壁・床）は、「専用初期設定：内部シンボル－スイッチ・コンセント」の「コンセント」タブにある「立体情報」で設定します。
• スイッチ・コンセントは、電気設備図に読み込むことができます。

1. 「内部」メニューから「設備」の「スイッチ・コンセント」を選びます。
2. ダイアログで、作成する一覧表のタイプ「スイッチ」「コンセント」をクリックします。
3. 「表作成」をクリックします。
4. 一覧表に表示する器具の部屋を選択します。
   複数の部屋を選択するときは、範囲指定で選択するか、キーボードのCtrlキーを押しながら対象にする部屋をクリックして「OK」を選びます。

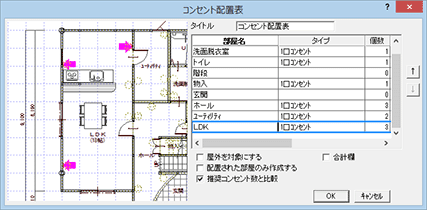

5. 配置表のダイアログで内容を確認して、「OK」をクリックします。



   合計	配置表に合計行を追加します。
   配置された部屋のみ作成する	選択した部屋の中で、器具が配置されてない部屋を配置表に出ないようにするときは、ONにします。
   推奨コンセント数と比較する	部屋別に入力されているコンセント数とその部屋で必要なコンセント数を比較し、その増減値を表に出力します。 （推奨数については「コンセント配置表に表示する推奨数を変更するには」を参照）

6. 表の配置位置をクリックします。

1. 「内部」メニューから「設備」の「床暖房」を選びます。
2. 「床暖房」ダイアログで入力方法を選びます。
   マウスで領域を指定する場合は「領域指定」をONにします。

3. 床暖房の範囲をクリックします。

メモ

• 床暖房の寸法を指定して入力する場合は、「寸法指定」をONにして幅を設定します。

1. 「内部」メニューから「設備」の「壁付換気設備」を選びます。

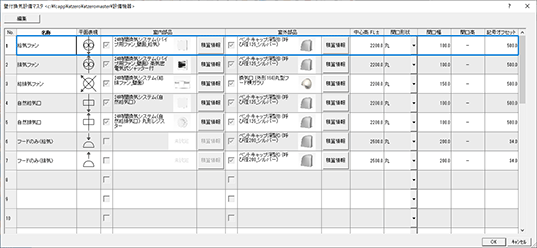

2. 「壁付換気設備マスタ」ダイアログが開きます。
   入力する換気設備を選び、「OK」をクリックします。

3. 「壁付換気設備」ダイアログで、入力する換気設備を確認、変更します。

   名称 マスタで選択した壁付換気設備の名称です。 この名称のボタンをクリックすると、マスタに登録されている壁付換気設備の一覧が表示されます。 平面表現 換気のタイプを選びます。 室内部品 室内側に取り付ける換気設備の部品と積算情報です。取り付ける部品がない場合はOFFにします。 室外部品 室外側に取り付ける換気設備の部品と積算情報です。取り付ける部品がない場合はOFFにします。 開口 壁を開口する形状とサイズです。 中心高 壁に取り付ける換気設備の高さ位置です。 FL面から換気設備の中心点までの高さを設定します。 記号オフセット クリックする点から入力する換気設備記号の中心（基準）点までの距離です。「外周上に配置」がONのときは、壁の中心線から入力する換気設備記号の中心点までの距離になります。 フードの場合は、記号の半円からの以下のオフセットの位置が入力時の基準点になります。 主構造 半円から基準点までの距離 木造 「物件初期設定：柱・基礎・束」の【柱サイズ】の「木（管柱）」／2 2×4 「物件初期設定：壁」の【壁厚】の「204」／2 RC　SRC 「物件初期設定：壁」の【壁厚】の「RC」／2 S 「物件初期設定：壁」の【壁厚】の「鉄骨胴縁横」／2 外周上に配置 マウスカーソル近くの外壁を基準に入力します。OFFのときは、任意の位置になります。 マスタ登録 ダイアログで設定した換気設備をマスタに登録します。 クリックすると、換気設備の一覧が表示されるので登録したいNo.を指定して「OK」をクリックします。 「保存」ダイアログが開くので、「名称」を入力して「OK」をクリックします。

4. 換気設備を入力する位置をクリックします。
   「外周上に配置」をOFFにした場合は、位置と方向をクリックします。

メモ

• 入力した壁付換気設備は、数量拾いで計上されません。壁付換気設備にセットされている室内部品、室外部品が積算に計上されます。
• シックハウスチェックで換気設備を入力している場合は、「読み込み」メニューの「他図面情報読み込み」－「建具通気・換気記号読み込み」で、壁の換気記号のあるところに壁付換気設備が配置されます。

  換気設備		記号
  給気	換気扇（給気）
  排気	換気扇（排気）
  給排気	換気扇（給排気）
  壁通気口
  給気口	給気口
  排気口	排気口
  フード
  給気系	給気フード
  排気系	排気フード
