建具性能記号／建具性能表

1. 「性能」メニューから「建具性能」の「建具性能記号」を選びます。
2. 記号を作成する建具をクリックします。
   複数建具の記号を同時に作成する場合は、建具を囲むように範囲を指定します。
3. 「建具性能記号」ダイアログの「表示項目」で、配置する項目をONにします。
   例えば、建具記号と侵入可能開口区分のみを配置したい場合は、「建具記号」「侵入可能開口区分」のみをONにします。



   建具記号	建具表から建具記号を取得して配置する場合は、ONにします。 建具表の記号のほかに、「方位－1」が表示されます。配置図（1面）に入力されている方位マークによって決まります。配置図（1面）に方位マークがないときは平面図の方位マークが考慮され、平面図に方位マークがないときは画面の真上が北になります。
   侵入可能開口区分	「性能」メニューの「性能チェック」にある「防犯開口」を実行しておく必要があります。 防犯開口チェックから建具の侵入可能開口区分を取得する場合は、ONにします。
   日射遮蔽措置	建具の日射遮蔽措置を配置する場合は、ONにします。 取得先は、「専用初期設定：申請－建具性能表」の「項目設定2」タブにある「日射遮蔽措置」で設定します。

4. 「OK」をクリックします。
   建具に対して記号が配置されます。


メモ

• 記号の描画方向は、「専用初期設定：申請－建具性能表」の「配置条件」タブにある「記号表記」の「方向」で設定します。
• 表の文字のフォントは、「共通初期設定：フォント」の「一般文字」の設定が連動します。
• 建具性能記号をまとめて削除するには、建具性能記号は専用データ「建具記号文字」として扱われるため、「属性別種別」で「建具記号文字」だけを選択してから削除できます。

建具性能表の配置条件、項目内容の初期値、作成項目やレイアウトなどは、「専用初期設定：申請－建具性能表」の「配置条件」「項目設定1」「項目設定2」「作表」タブで設定します。

1. 「性能」メニューから「建具性能」の「建具性能表」を選びます。
2. 性能表を作成する建具を囲むように範囲を指定します。

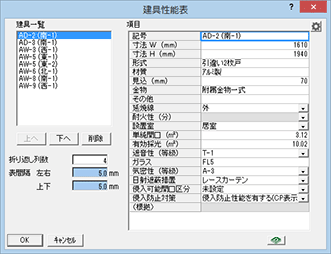

3. 「建具性能表」ダイアログの「建具一覧」で各建具をクリックして、「項目」で内容を確認・変更します。
4. 「OK」をクリックします。

5. 表の配置位置（左上）をクリックします。


メモ

• 文字のフォント、スタイルは、「共通初期設定：フォント」の「表・項目」「表・文字」の設定が連動します。
• 文字の縦横比、字間は、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」の設定が連動します。
• 「建具性能表」ダイアログの項目の内容を変更しても、建具属性や他プログラム（建具表や外皮性能計算など）には反映されません。あくまでも建具性能表のみの変更となります。
• 「侵入可能開口区分」は、「性能」メニューの「性能チェック」にある「防犯開口」を実行しておく必要があります。
• 建具性能表は、立面図の「性能」メニューの「建具性能表」でも作成できます。

建具性能記号の作成

建具表、外皮性能計算（※）のデータを作成している必要があります。

作成していない場合は、次の確認画面が開きます。データを取得できない項目があるので注意してください。

メモ

• ※「専用初期設定：申請－建具性能表」の「項目設定2」タブにある「日射遮蔽措置」で「外皮性能計算」を選択している場合は、外皮性能計算のデータが必要です。

建具性能表の作成

法規LVS、建具表、外皮性能計算（※）のデータを作成している必要があります。

作成していない場合は、次の確認画面が開きます。データを取得できない項目があるので注意してください。

メモ

• ※「専用初期設定：申請－建具性能表」の「項目設定2」タブにある「日射遮蔽措置」「日射熱取得率」「熱貫流率」で「外皮性能計算」を選択している場合は、外皮性能計算のデータが必要です。
