専用初期設定：立体作成条件（表示設定）

パースモニタを作成したときの表示関する初期設定を変更します。

グリッド	グリッドを表示してパースモニタを開きたいときはONにします。 パースモニタを開いてから手動で表示・非表示を切り替えたい場合はOFFにしておき、「表示」メニューの「グリッド表示」で切り替えます。
一時透明化	柱・壁の一部を一時透明化モード（「表示」メニューの「一時透明化」をON）でパースモニタを作成するときはONにします。 一時透明化は、「作成条件」タブの「隠れる躯体作成」がONのときに有効です。仕に隠れる柱・壁で綺麗に描画できないとき、一時透明化をONで確認します。
テクスチャ表示	パースモニタを作成したいとき、仕上をテクスチャで表示する「隠面（テスクチャ）」で表示するときはONにします。 仕上を単色で表示する「隠面（フラット）」で表示するときはOFFにします。

次図のように作成過程を表示しながら、立体を作成するときはONにします。

高層ビルなど作成階（作成対象図面）が多いデータや柱壁、部品などが多く入力されているデータの場合、立体の作成に時間がかかります。このようなときはOFFにしてパースモニタを作成することで、処理時間を短縮できます。

OFFのときは、立体作成の過程を表示しないで立体を作成します。この場合、立体データを作成中はウィンドウには何も表示せず、立体データの作成が終了すると、立体データが表示されます。

メモ

• 建物全体の立体を作成するとき、作成の対象図面が15面を超える場合は、強制的にOFFにして立体を作成します。

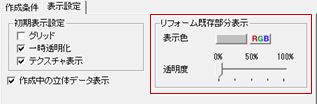

リフォームプランの計画図物件データを開いているときに、「表示設定」ページに「リフォーム既存部分表示」の設定項目が表示されます。

リフォームしない部分のパースの表示色、透明度を設定することで、リフォームする部分が明確になります。

表示色	「RGB」で、既存部分の立体の色を設定します。
透明度	既存部分の立体の透明度を設定します。まったく透明化されていない状態を0%、半透明化にするには50%に変更します。

メモ

• リフォームプランの計画図物件データは、物件選択の一覧でマークが点いている物件データです。

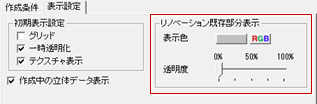

リノベーション物件データを開いているときに、「表示設定」ページに「リノベーション既存部分表示」の設定項目が表示されます。

リノベーションしない部分のパースの表示色、透明度を設定することで、リノベーションする部分が明確になります。

表示色	「RGB」で、既存部分の立体の色を設定します。
透明度	既存部分の立体の透明度を設定します。まったく透明化されていない状態を0%、半透明化にするには50%に変更します。

メモ

• リノベーション物件データは、物件選択の一覧でマークが点いている物件データです。
