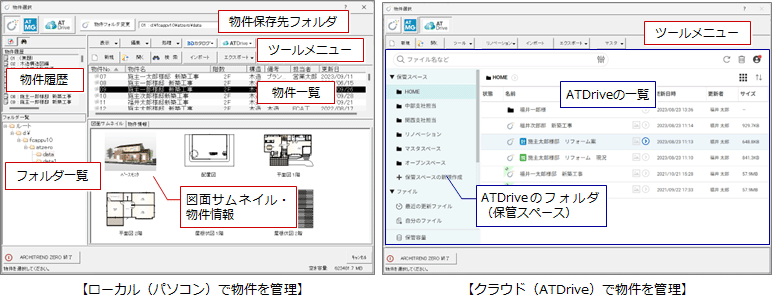

物件選択

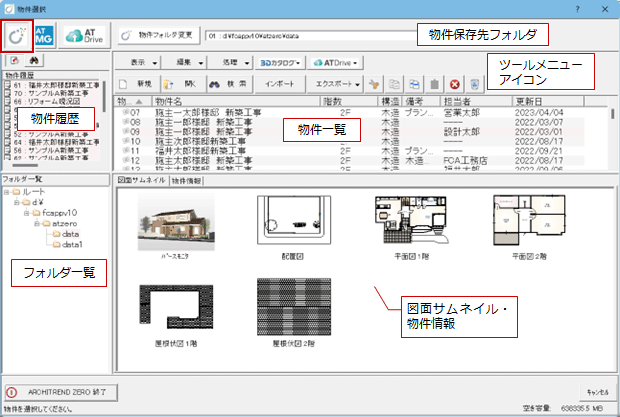

ARCHITREND ZERO のみで物件データを管理します。この場面のみに使用できるコマンドについて解説します。

※物件一覧などの共通機能は、「マネージャーで物件管理している場合」（次タイトル）を参照してください。

物件フォルダ変更	使用する物件フォルダを登録します。フォルダ名称やフォルダパスが変更された場合は、「物件フォルダ変更」で変更が必要です。
物件フォルダ	「物件フォルダ変更」で登録されている物件フォルダをリストから切り替えることができます。
物件履歴	「表示」メニューの「履歴」で表示します。以前開いた物件の履歴を一覧表示します（最大20物件）。
検索	検索条件を設定して、登録されている物件を検索し、「物件履歴」を表示して検索結果を表示します。

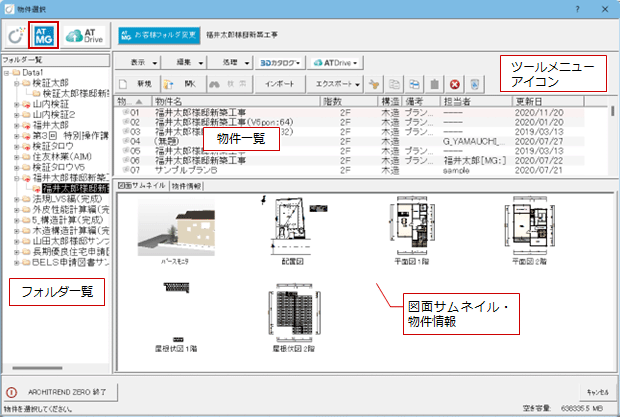

ARCHITREND Manager 起動で物件データを管理している場合です。ZERO管理と合わせて使用できるコマンドについて解説します。

お客様フォルダ変更	マネージャーで管理されている場合、マネージャーを開いてデータフォルダ、お客様を変更して、別の工事、物件を開きます。
フォルダ一覧	現在選択されているデータフォルダのお客様・工事フォルダを表示します。
物件一覧	フォルダ一覧で選択されている工事フォルダに作成されている物件を表示します。一覧から物件をダブルクリックして図面を開きます。
	物件一覧に「更新日」を表示するには、「基本設定：システム1」の「物件一覧の作成日を更新日にする」をONにします。OFFの場合は「作成日」が表示されます。
	物件一覧で物件を選択して（複数選択可）、Ctrlキー＋Cキーを押すと物件名、階数など一覧表示されている情報をクリップボードにコピーできます。コピーしたデータは、Excelなどに貼り付けることができます。
	物件にマウスを置いたままにすると、ツールチップが表示され、物件の情報を確認できます。

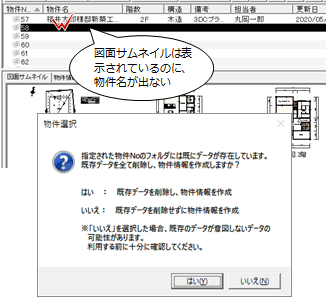

	物件データが入っているのに、物件一覧に物件名が表示されない場合などで、物件データを開いたとき、「指定された物件Noのフォルダには既にデータが存在しています。既存データを全て削除し、物件情報を作成しますか？」の確認画面が表示されます。 はい：新規の物件データを作成します。選択したNo.にあった既存の物件データは削除されます。 いいえ：物件データの情報を新規に設定し、選択したNo.にあった既存の物件データを使用します。
図面サムネイル・物件情報	物件一覧で選択されている物件の図面（配置図、平面図、屋根伏図、RC躯体図のみ）、パースモニタ（立体が保存されている場合）の画像を表示します。サムネイルをダブルクリックすると、その図面が開きます。

【ツールメニュー/アイコンの機能】

表示	履歴	マネージャーで管理されている場合、履歴機能は使用できません。 ダイアログに「物件履歴」を表示します。
	フォルダ一覧	ダイアログ左に「フォルダ一覧」を表示します。
	図面一覧・物件情報	ダイアログ下に「図面サムネイル」「物件情報」を表示します。
		図面サムネイル	物件で保存されている一部の図面、パースモニタを縮小画像で表示します。
		物件情報	物件の名称、工事種別、面積、作成したアプリケーション名を表示します。ZEROで作成した物件は「ARCHITREND ZERO」、ZERO以外は「ARCHITREND 21/Z」と表示されます。
	罫線表示	物件一覧に罫線を表示します。
	空き物件も表示する	物件一覧に空き物件を表示します。
編集	物件情報	物件名、作成日、担当者、工事場所、敷地面積、施主、設計責任者など物件に関する情報を設定します。 物件情報は、物件検索の検索条件として利用できます。また、木造構造計算やATエコナビ、TREND CAなどにも連携します。
		「基本設定：起動」の「物件情報でパスワード設定」がONの場合、「物件パスワード設定」で第三者が物件情報、図面を閲覧、改ざんできないようにパスワードを設定できます。
	ATManagerと同期を取る	マネージャーからZEROを起動した場合に、マネージャーと同期を取って、ZEROで変更された物件情報（物件名のみ）を反映させます。 「物件一覧」に表示されているすべての物件が対象です。
	確定プランへ登録/解除	物件を確定プランにします。一覧にマークが付きます。登録を解除するには、もう一度同コマンドを実行します。 確定プランの物件データは、削除防止のため保護され、同フォルダに1つしか登録できません。
	現況図へ登録/解除	物件をリフォームの現況図として登録します。一覧にマークが付きます。登録を解除するには、もう一度同コマンドを実行します。 増改築プランを検討する際、現況の建物の図面として使用します。 現況図の物件データは、削除防止のため保護され、同フォルダに1つしか登録できません。
	計画図へ登録/解除	物件をリフォームの計画図として登録します。一覧にマークが付きます。登録を解除するには、もう一度同コマンドを実行します。 増改築プランを検討する際、計画する建物の図面として使用します。
	リノベーションデータ作成※	リノベーション前の物件をリノベーション物件のデータに変換します。物件データをコピーして作成されます。リノベーション物件は、一覧にマークが付きます。 ※ARCHITREND Z で使用されていたユーザーのみ表示される機能です。
	計画図データ作成	元となる現況図物件データ選択し、その図面を複写して計画図用の物件データを作成します。 選択中の物件が現況図以外の物件データの場合は、選択中の物件が現況図として登録され、複写図面を指定して計画図用の物件データを作成します。
	物件フォルダを開く	エクスプローラーで、現在物件一覧で選択している物件のフォルダを開きます。
	その他のフォルダを開く	エクスプローラーで、現在物件一覧で選択している物件フォルダに作成されているプレゼン、ARCHI Box、プレゼンBox、V-style、P-style、RealWalker、PresenDesigner、汎用フォルダなどを開きます。
処理	立体化	Jw_cadデータ（.jww，.jwc）、DXF/DWGデータ（.dxf，.dwg）を読み込んで立体化します。 Jw_cadデータ、DXF/DWGデータの躯体要素、建具要素、間取り要素、敷地要素をもとに、平面図で躯体（柱壁）、建具、部屋データを配置、配置図で敷地、方位、道路データを配置します。
	プレカット連携	CEDXM読み込み	プレカットCADで編集したデータから出力したCEDXMファイルを読み込んで、各図面を一括作成します。 ⇒「新規物件でプレカットCADデータを取り込む」
		CEDXM書き込み	指定した物件の物件情報、平面図、屋根伏図、床小屋伏図のデータをプレカットCADへ連動させるために、連携ファイル（.xml）を作成します。 ⇒「プレカットCADにデータを出力する」
	Planningデータダイレクト読み込み	Planningがインストールされている場合に使用できます。Planningのプランデータを、新規物件として読み込みます。プランデータが連携ファイル（*.fcx）に保存され、その連携ファイルのデータが読み込まれます。
	パナソニック見積連携用ファイル作成	パナソニック製見積システムに読み込むためのデータ圧縮ファイル（*.zip）を出力します。
	K-engine用ファイル（Kgn）作成	「K-engineサービス」に読み込むためのデータファイル（*.kgn）を作成します。
	KIZUKURI用ファイル（fck）作成	株式会社コンピュータシステム研究所製品「KIZUKURI」に読み込むためのデータファイル（*.fck）を作成します。
	東京デンコー用ファイル（ftd）作成	（株）東京デンコー製アプリケーション「2×4壁式2」および「2×4壁式3」に読み込むためのデータファイル（*.ftd）を出力します。
	外部ファイル書き出し／プレゼンデータ作成	選択した物件の各図面を、画像（BMP，JPG，TIF，NLC，SVG）や2次元データ（DXF，DWG，JWW，SXF）に変換して出力します。
	建材マスタリンク切れチェック	物件一覧で選択している物件で使用されている素材・部品・建具が、お使いの3Dカタログおよび、Archi Masterに登録されているかをチェックします。
	マスタ同期	マスタ同期機能を有効にするときは「マスタ同期を利用する」をクリックします。マスタ同期を有効にすると、メニューに「アップロード」「ダウンロード」「ユーザーデータフォルダを開く」「環境設定」が表示されます。 サーバーにマスタをアップロードすることで、最新のマスタをダウンロードして使用できます。
		マスタ同期の操作手順については、操作マニュアル「マスタ同期編」を参照してください。
	旧データコンバート＜ATZ AT21＞	ARCHITREND Z、ARCHITREND 21 および、旧バージョンで作成された物件データ（図面データ）を開くには、現バージョンの物件データにコンバートする必要があります。物件データを一括してコンバートすることで、各プログラムでコンバートされるデータの保存作業の手間を省くことができます。
		現バージョンにコンバートした物件データは、前バージョンまでのプログラムで開くことができなくなります。コンバートの前に、対象の物件をバックアップ、または複写しておくことをお勧めします。
3Dカタログ	サンプルプランダウンロード	3Dカタログ.comの「空間配置」でシミュレーションしたプラン（.czplan）をダウンロードします。
	オリジナルプランダウンロード	3Dカタログ.comの「ご提案」でシミュレーションしたプランをダウンロードします。
	プランインポート	3Dカタログ.comからダウンロードしたサンプルプラン（.czplan）、オリジナルプラン（.czzplan .czmplan .cz3plan）を取り込みます。
ATDrive	物件をアップロード	一覧から選択した物件データをコピーしてATDriveに保管します。アップロードで指定した物件データは、PCに残ります。
	物件をダウンロード	ATDriveの指定した物件データをコピーしてお使いのPCに保管します。ダウンロードで指定したATDriveの物件データは残ります。
	まどりっちプランインポート	iPadアプリ「まどりっち」で作成した間取りデータを取り込みます。取り込む前に、iPadアプリ「まどりっち」から間取りデータを3Dカタログ.comにアップロードしておく必要があります。
	任意のファイルをアップロード	PCにあるファイルをATDriveに保管します。アップロードで指定したファイルはPCに残ります。 アップロード先を指定するとき、ZEROの物件データやModelioのプランデータの直下を指定することはできません。直下にあるサブフォルダー内を指定してください。
	マスタをアップロード	ZEROで使用している各種マスタを、ATDriveにアップロードします。
	マスタをダウンロード	ATDriveに保管されているZEROの各種マスタをダウンロードします。
	マスタコレクションを選択する	ZEROで使用するマスタの参照先を、ATDriveからマスタコレクションにダウンロードしたマスタに変更します。 ATDriveからマスタコレクションにダウンロードしたマスタから、以前の任意のフォルダーに戻す場合も、ここでリセットできます。
	「ARCHITREND まるごと環境移行」を起動する	ARCHITREND ZEROと関連するアプリケーションの環境情報（マスタ・データ）を、ATDriveを利用して別のPCにまとめて移行します。 このツールは、「ARCHITREND 引越アシスタント」のATDrive版です。起動すると、ZEROが終了します。 　→参照：まるごと環境を移行する／復元する［pdf資料］ 移行時は、3Dカタログ.comの有料会員（Bプラン）が必要です。
	サイトを開く	ATDrive一覧をブラウザで開きます。 ATDriveの物件データで作成した画像や他形式のファイル、物件データのフォルダ構造など、エクスプローラのような感覚で確認することができます。 ZERO以外のアプリで作成した一般的なファイルもブラウザ起動タイプで確認することができます。 → 参照：ARCHITREND Drive（ATDrive）：ブラウザ起動版ページ
新規	新規物件を作成します。物件一覧で空き物件を選択している場合は、その物件Noに作成します。空き物件を選択していない場合は、自動的に空いている物件No（上位から）に作成します。
開く	物件一覧で選択している物件を開きます。
検索	ZERO管理の「物件選択」ダイアログで作成した物件データを検索します。 マネージャーで物件データを管理している場合、検索できません。（→ZERO管理）
インポート	次のファイルを新規物件として読み込みます。 ・圧縮形式で保存している物件ファイル（.fcbz .fcb） ・弊社独自の連携ファイル（.fcx） ・プレカット用データのCDEXMファイル（.xml） ・3Dカタログ.comのサンプルプラン（.czplan） ・3Dカタログ.comのオリジナルプラン（.czzplan .czmplan .cz3plan）
エクスポート	物件圧縮ファイル（fcbz）	指定した物件を圧縮形式のファイル（.fcbz）に保存します。
	物件圧縮ファイル送信	指定した物件の圧縮形式のファイル（.fcbz）を、メールメッセージの添付ファイルとして送信します。
	Modelio連携ファイル（Fcx）	指定した物件の連携ファイル（.fcx）を作成します。連携ファイル（.fcx）とは、弊社独自のファイル形式で、ARCHITREND Modelio ユーザーとのデータのやり取りに利用します。
	Planning連携ファイル（Fcx）	指定した物件の連携ファイル（.fcx）を作成します。連携ファイル（.fcx）とは、弊社独自のファイル形式で、ARCHITREND Virtual House Planning ユーザーとのデータのやり取りに利用します。
	切り取り	物件一覧で選択した物件データを移動するときに使用します。物件データを切り取り、移動先で「貼り付け」を実行します。
	コピー	物件一覧で選択した物件データをコピーして編集するときに使用します。物件データをコピーして、複写先で「貼り付け」を実行します。
	個別コピー	物件一覧で選択した物件をコピーする際、指定した図面だけをコピーしたいときに使用します。
	貼り付け	「切り取り」「コピー」を実行したときに使用します。
	削除	物件一覧で選択している物件データを削除して、ごみ箱に移動します（完全にハードディスクから削除されていない状態）。ごみ箱に移動せず、完全に削除するには、Shiftキーを押しながら「削除」をクリックします。 ごみ箱機能を使用していない場合、「削除」をクリックすると完全にハードディスクから削除されるので注意してください。
	ごみ箱	ごみ箱にある物件データを、完全にハードディスクから削除したり、ごみ箱から物件一覧に戻したりするときに使用します。 また、ごみ箱で使用するハードディスクのサイズ、ごみ箱を使用するかどうかを設定できます。
	FCアカウント	インストールされている福井コンピュータグループのデスクトップアプリケーション、「FCアカウント」を開きます。サポートサービスの契約状況確認や購入した製品のアップデートなどができます。 インターネットに接続できる環境が必要です。

ZERO、Manager管理に加えて、クラウド上でも物件管理をおこなう場合に選択します。（「3Dカタログ.com(Bプラン)」の契約が必要です）

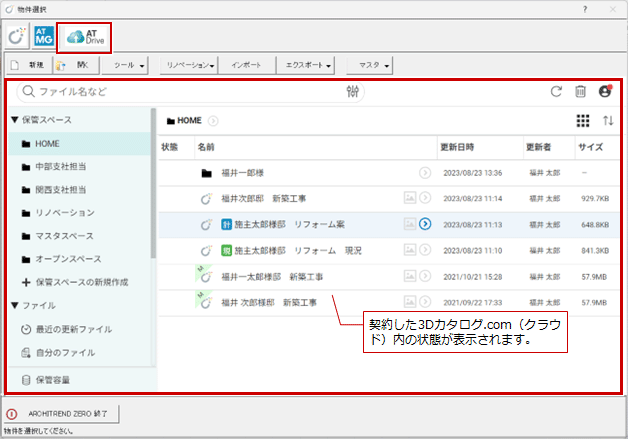

「物件選択」ダイアログの中に、ATDriveの管理一覧が表示された状態になります。この場面に使用できるコマンドについて解説します。

※ATDriveの機能（上図赤枠内）については、「ARCHITREND Drive（ATDrive）：CAD連携版」を参照してください。

新規		ZEROの新規物件データをATDriveへ作成します。 →新規作成の手順はローカル物件と同じです。→参照
開く		ATDriveの一覧で選択したZEROの物件データを開きます。
ツール	立体化	ATDriveまたはお使いのPCにあるJw_cadデータ（.jww，.jwc）、DXF/DWGデータ（.dxf，.dwg）を読み込んで立体化します。 Jw_cadデータ、DXF/DWGデータの躯体要素、建具要素、間取り要素、敷地要素をもとに、平面図で躯体（柱壁）、建具、部屋データを配置、配置図で敷地、方位、道路データを配置します。 立体化して作成したZEROの物件データは、ATDrive上に保管されます。
	プレカット連携	CEDXM読み込み	ATDriveまたはお使いのPCにあるプレカットCADで編集したデータから出力したCEDXMファイルを読み込んで、各図面を一括作成します。 一括作成したZEROの物件データは、ATDrive上に保管されます。 ⇒「新規物件でプレカットCADデータを取り込む」
		CEDXM書き込み	指定した物件の物件情報、平面図、屋根伏図、床小屋伏図のデータをプレカットCADへ連動させるために、連携ファイル（.xml）をATDriveまたはお使いのPCに作成します。 ⇒「プレカットCADにデータを出力する」
	K-engine用ファイル（kgn）作成	ATDriveの一覧で選択した物件データの、「K-engineサービス」に読み込むためのデータファイル（*.kgn）をPC上に作成します。
	読み取り専用で開く	ATDriveの一覧で選択したZEROの物件データを読み取り専用で開きます。 他のユーザーが編集中の物件データを確認したいときに、読み取り専用で開くことができます。また、変更しない物件データを他のユーザーが編集できるように読み取り専用で開いて使用することもできます。 読み取り専用で開いた物件を修正してしまった場合、上書き保存することはできませんが、他の物件名で保存することはできます。
	物件のロックを解除	ATDrive上でロックがかかっているZEROの物件データを解除して編集できるようにします。 ロックがかかっている場合、他の物件データを編集で開くことはできません。 ロックを解除するとロックがかかっている物件名が表示されますので、確認して「OK」をクリックします。
	物件キャッシュをクリア	ATDriveへのアップロードやダウンロードの処理で一時的に保存したキャッシュデータを削除します。
	任意のファイルをアップロード	PCにあるファイルをATDriveに保管します。アップロードで指定したファイルは、PCに残ります。 アップロード先を指定するとき、ZEROの物件データやModelioのプランデータの直下を指定することはできません。直下にあるサブフォルダー内を指定してください。
	サイトを開く	ATDrive一覧をブラウザで開きます。 ATDriveの物件データで作成した画像や他形式のファイル、物件データのフォルダ構造など、エクスプローラのような感覚で確認することができます。 ZERO以外のアプリで作成した物件データも表示されます。 → 参照：ARCHITREND Drive（ATDrive）：ブラウザ起動版ページ
リノベーション	現況図へ登録・解除	選択中のATDrive物件をリフォームの現況図として登録します。 ATDrive一覧にマークが付きます。登録を解除するには、もう一度同コマンドを実行します。 現況図の物件データは、同スペース（フォルダ）に1つしか登録できません。 ※ローカルの現況図物件をアップロードした時も現況図属性で登録します。（→マークへ）
	計画図へ登録・解除	選択中のATDrive物件をリフォームの計画図として登録します。 ATDrive一覧にマークが付きます。 登録を解除するには、もう一度同コマンドを実行します。 計画図の物件データは現況物件と結びつき、同スペース（フォルダ）に複数登録可能です。 ※ローカルの計画図物件をアップロードした時も計画図属性で登録します。（→マークへ）
	計画図データの作成	選択中のATDrive現況図物件データから、その図面を複写して計画図用の物件データを作成します。 選択中の物件が現況図以外の物件データの場合は、選択中の物件が現況図として登録され、複写図面を指定して計画図用の物件データを作成します。
インポート		ATDriveまたはお使いのPCにある次のファイルを新規物件として読み込みます。 ・圧縮形式で保存している物件ファイル（.fcbz .fcb） ・弊社独自の連携ファイル（.fcx） ・プレカット用データのCDEXMファイル（.xml） ・3Dカタログ.comのサンプルプラン（.czplan） ・3Dカタログ.comのオリジナルプラン（.czzplan .czmplan .cz3plan） 読み込んだ新規物件データは、ATDrive上に保管されます。
エクスポート	物件圧縮ファイル（fcbz）	ATDriveの一覧で選択した物件データを圧縮形式のファイル（.fcbz）を作成します。 作成した圧縮形式のファイルは、ATDriveまたはお使いのPCのフォルダー内に保管されます。
	Modelio連携ファイル（fcx）	ATDriveの一覧で選択した物件データの連携ファイル（.fcx）を作成します。連携ファイル（.fcx）とは、弊社独自のファイル形式で、ARCHITREND Modelio ユーザーとのデータのやり取りに利用します。 作成した連携ファイルは、ATDriveまたはお使いのPCのフォルダー内に保管されます。
マスタ	物件にマスタを添付する	ATDriveの一覧で選択した物件データのマスタを、ATDrive上に出力します。他のユーザーが指定の物件データを使用するときに、出力したマスタのファイルを取り込みます。
	建材マスタリンク切れチェック	ATDriveの一覧で選択した物件データ入力されている建材（素材、部品、建具）が、お使いの3Dカタログマスタ、またはArchi Masterのマスタに登録されているかをチェックします。
	マスタをアップロード	ZEROで使用している各種マスタを、ATDriveにアップロードします。
	マスタをダウンロード	ATDriveに保管されているZEROの各種マスタをダウンロードします。
	マスタコレクションを選択する	ZEROで使用するマスタの参照先を、ATDriveからマスタコレクションにダウンロードしたマスタに変更します。 ATDriveからマスタコレクションにダウンロードしたマスタから、以前の任意のフォルダーに戻す場合も、ここでリセットできます。
	「ARCHITREND まるごと環境移行」を起動する	ARCHITREND ZEROと関連するアプリケーションの環境情報（マスタ・データ）を、ATDriveを利用して別のPCにまとめて移行します。 　→参照：まるごと環境を移行する／復元する［pdf資料］ このツールは、「ARCHITREND 引越アシスタント」のATDrive版です。 移行時、3Dカタログ.comの有料会員（Bプラン）とATDriveの編集権限が必要です。

メモ

• ATDriveの機能については、下図ヘルプメニューより「ATDriveの機能（CAD連携時）」を参照してください。
  　
• ATDrive 未接続の場合、ログイン画面が表示されます。3Dカタログ.comサイトのアカウントでログインしてください。
  　
  3Dカタログマスタの「設定」メニューの「3Dカタログ.com設定」で、3Dカタログ.comのログインIDとパスワードを設定しておくと、ログイン画面は表示されずに物件一覧が表示されます。
• 読み込むファイル選択するときやファイルの書き込み先を選択するときは、以下のような選択画面が表示されます。ATDriveを指定するときは「ARCHITREND Drive」、お使いのパソコンのフォルダー先を指定するときは「このPC」を選択します。
  　
  ※上図は、インポート時の画面
• 自分が編集した物件でロックがかかったままである場合、他の物件データを開くときに以下のような画面が表示されます。指定した物件データを編集で開くことはできません。読み取り専用で開くか、ロックがかかっている物件データを解除します。
  　
  同様に他のユーザーが編集中の物件データも編集で開くことはできません。
• ご使用のマシンで編集した物件データがロックされたままの物件データを開いた場合、アップロードされていないデータが残っているときに次の画面が表示されます。
  いずれかを選択して実行すると、ロックが解除されます。
  　

  ARCHITREND Driveにアップロードする	アップロードされていないファイルを物件データに書き込みます。
  このPCにバックアップを取る	「エクスポート」ダイアログが開きます。 アップロードされていないファイルを含む物件データを、物件圧縮ファイル（.fcbz）に出力します。 出力した後、ロックされていた物件データが開きますが、このときアップロードされていないデータは含まれません。 アップロードされていないデータを確認するには、出力された物件圧縮ファイル（.fcbz）をインポートしてください。

マネージャーまたはZEROで管理する物件の一覧で右クリックしたときに表示されるメニューです。

物件一覧の項目
並び替え設定	物件No、物件名など優先する項目、昇順・降順を設定して並び替えます。
お気に入りで並び替え	「並び替え設定」で「お気に入りとして登録」をONにしたときの設定で並び替えます。
文字サイズ	物件一覧の文字サイズを「大」「中」「小」から選びます。
物件一覧　※ポップアップメニューにのみあるコマンド

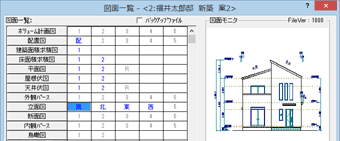

図面一覧	選択した物件の全図面を一覧表示します。作成されている図面を確認したり、不要な図面を削除したりする場合に使用します。
各種申請Excelを開く	出力されている確認申請書Excel、長期優良住宅Excel、低炭素建築物Excelファイルを開きます。
記録簿［Trust Keeper］スキャンデータ取り込み	スキャンした図面の画像ファイル（*.tif *.pdf）を物件フォルダに取り込みます。 RICOHのバーコード認識機能搭載の複合機（imagio バーコードスキャン タイプA）で、バーコード付きの図面をスキャンした画像ファイル（*.tif）は、指定の物件に取り込むことができます。
フォルダ一覧（ツリー上で右クリック）
お客様の登録	新規にお客様と工事を作成します。「お客様の登録」ダイアログが開きます。
工事の作成	お客様に工事を追加します。工事を作成するお客様または工事を右クリックして「工事の作成」を選びます。
全表示	お客様と工事をすべて表示します。「検索」を実行した後などに使用します。
絞込み検索	お客様の名前・フリガナ、工事名称から、お客様と工事の一覧を絞込みます。
並べ替え	フォルダー一覧を並べ替えます。
名前の変更	お客様、工事の名称を変更します。対象のお客様または工事を右クリックして「名前の変更」を選びます。
ARCHI Boxサイトを開く	選択中のお客様または工事フォルダとARCHI Boxが関連付けている場合、インターネット上のARCHI Boxにアクセスして、お客様または工事フォルダのページを開きます。
ARCHI Boxに関連付け・解除	マネージャーのお客様・工事に対して、ARCHI Boxの既存顧客、工事との関連付け、または、新規の顧客、工事をARCHI Boxに作成します。 ARCHI Boxとの関連付けの解除もできます。
ARCHI Box/TREND Net設定	ARCHI BoxまたはTREND Netとデータ連携を行うため、ログインに必要なアカウント・URL、プロキシサーバーを設定します。
フォルダを開く	右クリックで指定したお客様または工事のフォルダを開きます。
物件履歴（ZEROで物件データを管理するときのみ表示可能）
全クリア	物件の履歴情報をクリアします。
