専用初期設定：必要壁量－性能表示

地震力に対する性能表示必要壁量を求めるための倍率は、次の設定から決定します。

物件初期設定：性能・地域条件－目標等級	耐震等級
専用初期設定：必要壁量－基準法	階数、建築物
物件初期設定：性能・地域条件－建築物事項	地震地域係数Z、積雪

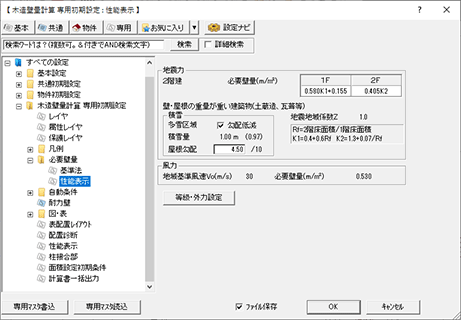

「専用初期設定：必要壁量－性能表示」では、次の項目を確認・設定します。

階数	「専用初期設定：必要壁量－基準法」で設定した階数を表示します。 ※ 性能表示は「平屋」「2階建」のみ有効です。
建築物	「専用初期設定：必要壁量－基準法」で設定した壁や屋根などの構造を表示します。
地震地域係数Z	「物件初期設定：性能・地域条件－建築物事項」の「地震地域係数」より連動します。 建築基準法施行令88条（昭和55年建設省告示第1793号）で 地域により定められた地震地域係数（0.7～1.2）です。
積雪	「物件初期設定：性能・地域条件－建築物事項」の「積雪の地域」より連動します。 「多雪区域」の場合、「勾配低減」を設定します。
	勾配低減	屋根勾配による積雪量を低減するには、この項目をONにします。
	積雪量	「物件初期設定：性能・地域条件－建築物事項」の「積雪量」より連動します。「勾配低減」がONの場合は、勾配低減による積雪量が右側に（ ）で表示されます。
	屋根勾配	「勾配低減」がONのときに設定します。 勾配を急にするほど、積雪量が低減します。 屋根勾配による積雪量は、次のように算出されます。 計算積雪量 ＝ 垂直積雪量 × 屋根形状係数 ／0.93 勾配が60度を超える場合は μb=0 勾配が20度を超えて60度以下の場合は μb=√（cos（1.5β）） 勾配が20度以下の場合は 計算積雪量＝垂直積雪量 　μb：屋根形状係数　β：屋根勾配（単位：度）

メモ

• 「積雪」で設定した項目は「専用初期設定：必要壁量－基準法」と共通です。ただし、計算に使用する必要壁量は異なります。
  基準法　　「計算積雪量＝ 垂直積雪量 × 屋根形状係数」
  性能表示　「計算積雪量＝ 垂直積雪量 × 屋根形状係数／0.93」
• 「多雪区域」で「積雪量」が2.0ｍを超える値のとき、次の確認画面が表示されます。
  2.0ｍを超える場合の必要壁量は告示に掲載されていないため、ZEROでは1ｍと2ｍの数値を直線的に延長した値にしていますが、この値で認められるか特定行政庁や評価機関に確認してください。


「必要壁量」について

条件によって「必要壁量」の倍率は以下のように変わります。
各階の床面積に、この倍率を掛けたものが、地震力に対する性能表示必要壁量になります。

地震力に対する「等級2」の必要壁量（m/㎡）
建築物		一般区域		多雪区域
			1ｍ未満	積雪1ｍ	1ｍ超 2ｍ未満	積雪2ｍ
平屋	軽い屋根	0.18Z	直線的に補間した数字	0.34Z	直線的に補間した数字	0.50Z
	重い屋根	0.25Z		0.41Z		0.57Z
2階建の1階	軽い屋根	0.45K1・Z		(0.45K1+0.16)Z		(0.45K1+0.32)Z
	重い屋根	0.58K1・Z		(0.58K1+0.16)Z		(0.58K1+0.32)Z
2階建の2階	軽い屋根	0.18K2・Z		0.34K2･Z		0.50K2･Z
	重い屋根	0.25K2・Z		0.41K2･Z		0.57K2･Z
地震力に対する「等級3」の必要壁量（m/㎡）
建築物		一般区域		多雪区域
			1ｍ未満	積雪1ｍ	1ｍ超 2ｍ未満	積雪2ｍ
平屋	軽い屋根	0.22Z	直線的に補間した数字	0.41Z	直線的に補間した数字	0.60Z
	重い屋根	0.30Z		0.50Z		0.69Z
2階建の1階	軽い屋根	0.54K1・Z		(0.54K1+0.20)Z		(0.54K1+0.39)Z
	重い屋根	0.69K1・Z		(0.69K1+0.20)Z		(0.69K1+0.39)Z
2階建の2階	軽い屋根	0.22K2・Z		0.41K2･Z		0.60K2･Z
	重い屋根	0.30K2・Z		0.50K2･Z		0.69K2･Z
Rf＝2階床面積／1階床面積 （床面積は床面積設定の値から計算、2階床面積には吹抜面積を含む） K1＝0.4＋0.6Rf K2＝1.3＋0.07/Rf （Rf が0.1より小さい場合は、K2＝2.0 とする） Z：地震地域係数（0.7～1.0）

メモ

• 木造2階建の1階下屋部分は、壁量チェックでは「2階建の1階」、床倍率チェックでは「2階建の2階」の値を参照します。

風力に対する性能表示必要壁量を求めるための倍率は、次の設定から決定します。

物件初期設定：性能・地域条件－目標等級	耐風等級
物件初期設定：性能・地域条件－建築物事項	左記の「地域基準風速」より「地域基準風速Vo（m/s）」が連動

「地域基準風速Vo（m/s）」は、平成12年建設省告示第1454号第2で地域の区分ごとに定められた基準風速を選択します。

「必要壁量」について

「等級2」の場合、「地域基準風速Vo（m/s）」によって「必要壁量」の倍率は以下のように変わります。
見付面積に、この倍率を掛けたものが、風力に対する必要壁量になります。

地域基準風速Vo（m/s）	30	32	34	36	38	40	42	44	46
必要壁量（m/㎡）	0.53	0.60	0.67	0.76	0.84	0.93	1.03	1.13	1.23

「等級・外力設定」をクリックして開く「等級・外力設定」ダイアログで変更します。

耐震等級 耐風等級 耐積雪等級 この項目を変更すると、「物件初期設定：性能・地域条件－目標等級」の「1.構造の安定」の各項目に反映されます。 屋根重さ 地震地域係数 地域基準風速 積雪の地域 積雪量 この項目を変更すると、「物件初期設定：性能・地域条件－建築物事項」の各項目に反映されます。また、この専用初期設定と「専用初期設定：必要壁量－基準法」の設定が変わりますので、確認してください。
