換気設備判定表

1. 「換気設備判定表」をクリックします。
2. 「換気設備判定表」ダイアログの「OK」をクリックします。

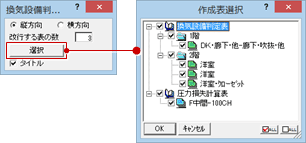

3. 「換気設備判定表（表配置）」ダイアログで、表のレイアウトの方向やタイトルの有無などを設定します。
4. 作成対象の階や圧力損失計算表を作成するかどうかを設定する場合は、「選択」をクリックして「作成表選択」ダイアログで作成対象とする表のチェックをONにし、「OK」をクリックします。

5. 表を配置する位置（表の左上）をクリックします。


メモ

• 表の文字高や列幅などは「専用初期設定：表作成」で設定します。列幅は表の属性変更で変更も可能です。
• 表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
  表の文字の縦横比は「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」の設定が連動します。
• メーカーの天井付換気設備の場合は、圧力損失計算表に「静圧－風量特性グラフ」が作成されます。グラフのサイズやペンNoなどは「専用初期設定：静圧－風量特性」で設定します。

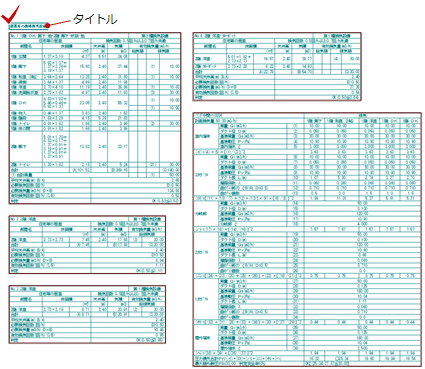

縦方向／横方向 改行する表の数	表のレイアウトの方向とその方向に対する表の数を設定します。 例えば、作成する表の数が 5つのとき、「縦方向」がONで「改行する表の数」が「3」の場合は、下図のようになります。
選択	「作成表選択」ダイアログを開いて、作成対象とする表を設定します。チェックがONの表が作成対象になります。
タイトル	表にタイトルを付ける場合はONにします。
