積算シンボル

積算情報が登録されている汎用数量コードを図面に入力して積算します。図面データ（数量コード）から積算できないときに使用します。

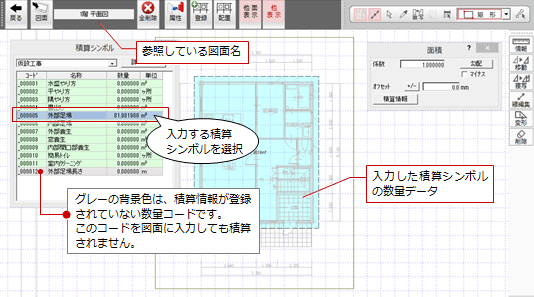

「積算シンボル」をクリックすると、積算シンボルを入力する画面が開きます。

メモ

積算シンボルの機能一覧

戻る 参照図面を閉じて、数量拾いの画面に戻ります。クリックした時点で、ここで設定した合計数量が「専用初期設定：丸め」の設定で丸められて数量にセットされます。
参照図面変更 参照する図面を変更します。
全削除 設定した積算シンボルをすべて削除します。積算シンボルのすべての数量が「0」になります。
属性変更 データの属性を確認または変更します。
⇒「データの属性を変更する」
シンボル登録 入力した積算シンボルを積算部品マスタに登録します。
積算部品マスタを保存するフォルダは、「物件初期設定：マスタ環境－積算マスタフォルダ」の「積算部品」で設定します。
なお、登録できるのは同一の積算シンボルのみで、別の積算シンボルと組み合わせた部品登録はできません。
シンボル配置 積算部品マスタに登録されている積算シンボルを配置します。
登録されているシンボルは数量および属性を持っているため、配置すると積算シンボルの数量として加算されます。属性変更も可能です。
他面表示 他図面（階）に入力されている積算シンボルのデータの表示／非表示を切り替えます。
他表示 「積算シンボル」ダイアログで選択しているシンボル以外のデータの表示／非表示を切り替えます。
