部材パレット

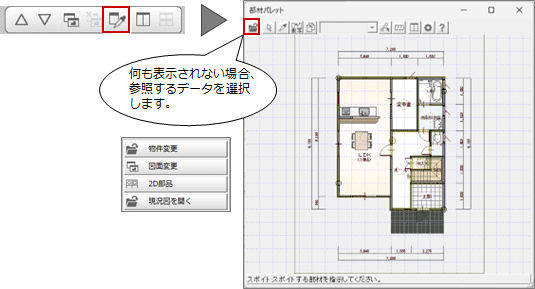

ツールバー「ウィンドウ」の「部材パレット」をONにします。「部材パレット」をOFFにすると、「部材パレット」ウィンドウが閉じます。

また、「ファイル」メニューの「他物件データ取り込み」、2D部品の「部品選択」ダイアログからもデータを部材パレットに取り込みできます。

ツールバー

前回、呼び出したデータが部材パレットに表示されます。

他物件データを取り込んだ場合は、他物件データの編集図面データが表示されます。

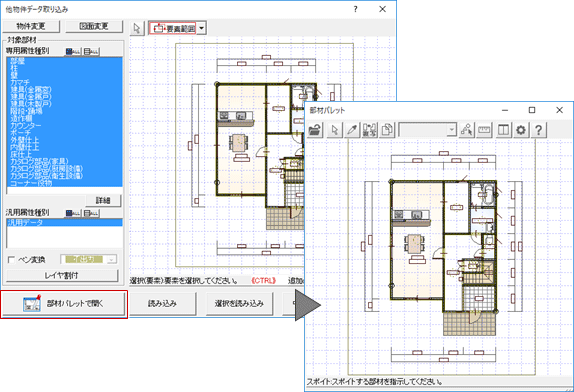

他物件データ取り込み

他の物件データを部材パレットに取り込みます。

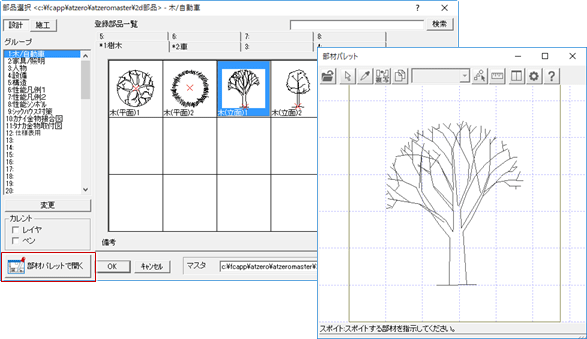

2D部品選択

2D部品のデータを部材パレットに取り込みます。

	参照データ変更	部材パレットに取り込むデータを選択します。
		物件変更	他物件のデータを取り込みます。他物件データの参照先は開いている物件の保存先のフォルダになります。 （→参照：「他物件データ取り込み」）
		図面変更	開いている物件の他の図面のデータを取り込みます。 （→参照：「他図面参照」）
		2D部品	マスタに登録されている2D部品のデータを取り込みます。
		現況図を開く	リフォームの計画図物件データの場合に表示されます。 現況図物件データを呼び出して取り込みます。 ※ATDrive上の物件の場合、同一スペースにある現況図をダウンロードして参照する流れになります。 （参照：「ATDriveの機能（CAD連携）」）
	対象データ選択	処理する対象を、部材パレットのCADデータから選択します。
	スポイト	部材パレットのCADデータから同じ要素のデータを選択して、図面に入力することができます。
	属性複写	部材パレットのCADデータから属性のみを複写し、図面の同じ要素のデータの属性を同じにします。 属性を複写したら、図面の同じ要素のデータを選択します。
	コピー	部材パレットのCADデータから複写し、図面に貼り付けることができます。 複写したデータは、「編集」メニューの「貼り付け」で図面に貼り付けします。
	操作モード切替	部材パレットのCADでデータを選択するときのモードを切り替えます。
	属性別選択	同じ要素のデータをまとめて選択します。
	情報	部材パレット内で「線間計測」「点間計測」します。 ※計測後の「寸法線登録」はできません。
	左右に並べて表示	部材パレットと図面を左右にならべて表示します。
	設定	部材パレットを開いたときの最初のコマンドを設定します。
	ヘルプ	このヘルプを表示します。

メモ

• 部材パレットで操作したときのメッセージ等は、「部材パレット」ウィンドウの下部にあるステータスバーを参照してください。
