矩形／正多角形／雲形／真円／円弧／楕円

矩形、正多角形、雲形、円、円弧、楕円を入力します。

メモ

  • 各ダイアログ内の「幅」「半径」などで「▼」が表示されるものは、入力した数値の履歴が10個まで表示されます。

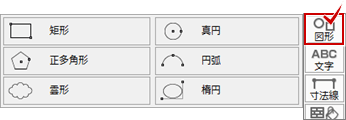

汎用機能の「図形」メニューをクリックすると、各コマンドが表示されます。

　

メモ

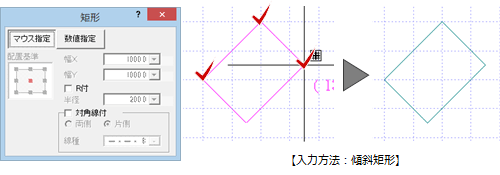

「図形」メニューの「矩形」を使用します。

メモ

  • 入力方法は、ツールバーの「操作モード切替」で切り替えます。
  • 数値でサイズを指定したいときは、「数値指定」をONにして「幅X」「幅Y」を設定します。
  • R 付きの連続線を入力するときは、ダイアログの「R付」をONにして、Rの半径を設定します。
  • 矩形内に対角線を入れたいときは、「対角線付」をONにして設定します。

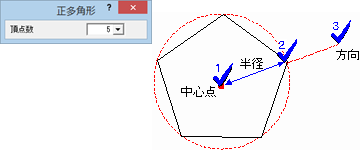

「図形」メニューの「正多角形」を使用します。

メモ

  • 半径を数値入力して指定するには、中心を指定した後に、 「極座標入力」をクリックします。

「図形」メニューの「雲形」を使用します。

メモ

  • Shift キーを押しながら入力すると、入力方法が「傾斜矩形」となります。

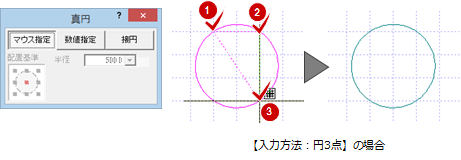

「図形」メニューの「真円」を使用します。

メモ

  • 入力方法は、ツールバーの「操作モード切替」で切り替えます。
  • 中心点と半径を指定して真円を入力したいときは、入力方法「円半径」を使用します。
  • 数値でサイズを指定したいときは、「数値指定」をONにして「半径」「配置基準」を設定します。

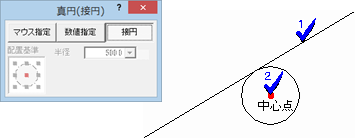

  • 指定した直線（円、円弧）に接する円を入力したいときは、「接円」をONにして線分を指定します。
  • 半円を直接入力する機能はありません。半円を入力するときは、円弧と直線を併用して入力してください。

「図形」メニューの「円弧」を使用します。

メモ

  • 入力方法は、ツールバーの「操作モード切替」で切り替えます。

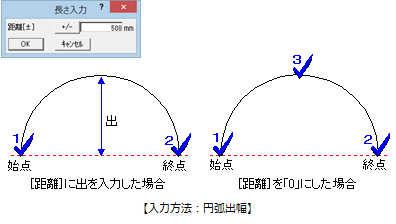

    例えば、出幅を指定して入力するには、入力方法「円弧出幅」を使用します。
  • 半円を直接入力する機能はありません。半円を入力するときは、円弧と直線を併用して入力してください。
    （例1：上図円弧に直径部分を直線入力／例２：「操作モード切替」の「円弧角度」で180度指定後、直径部分を直線入力　等）

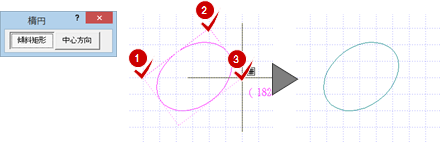

「図形」メニューの「楕円」を使用します。

メモ

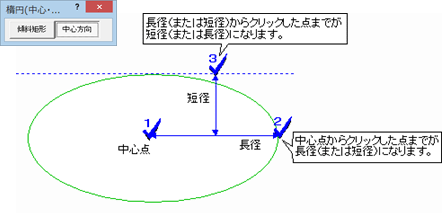

  • 疑似楕円を中心点、長径、短径を指定して入力したいときは、「中心方向」をONにします。長径と短径はどちらを先に指定してもかまいません。
