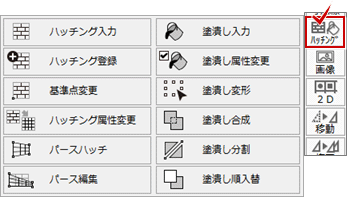

ハッチング入力／ハッチング登録／基準点変更／ハッチング属性変更／パースハッチ／パース編集／塗潰し入力／塗潰し属性変更／塗潰し変形／塗潰し合成／塗潰し分割／塗潰し順入替

1. 「ハッチング」メニューから「ハッチング入力」を選びます。

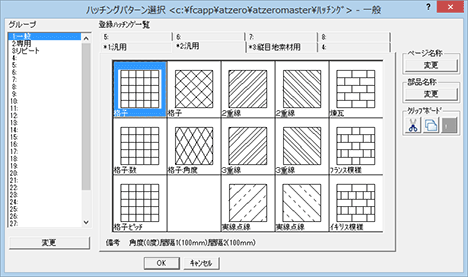

2. 「ハッチングパターン選択」ダイアログの「登録ハッチング一覧」から入力するハッチングをクリックします。
3. 「OK」をクリックします。

4. 「ハッチング入力」ダイアログで、ハッチングの入力条件（角度、間隔など）を設定します。
5. ハッチングに枠を付けて入力する場合は、「枠あり」をONにします。
   基準点を指定してハッチングを入力する場合は、「基準点入力」をONにします。

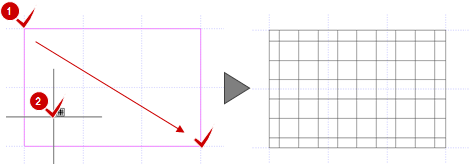

6. ハッチングを入力する範囲を指定します。
7. 「基準点入力」がONの場合は、基準点を指定します。


メモ

• CAD上のハッチングの間隔を印刷時を基準に入力したい場合は、「縮尺考慮」をONにします。
• ハッチングの基準点を変更したいときは、「ハッチング」メニューの「基準点変更」を使用します。
• ピッチなどが異なるハッチングパターンを登録するには、「ハッチング」メニューの「ハッチング登録」を使用します。



  システム	斜線、格子、煉瓦などの汎用的なハッチングを登録します。
  専用	竿縁、瓦、砕石などの部材専用のハッチングを登録します。
  リピート	入力した図形やハッチングを繰り返すリピートハッチングを登録します。 「リピート」がONの場合、繰り返すデータと繰り返す間隔の基準位置を指定します。

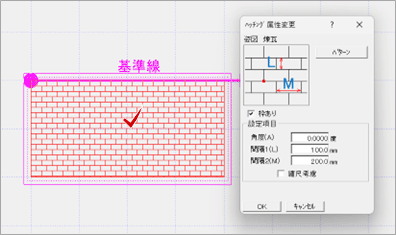

1. 「ハッチング」メニューから「ハッチング属性変更」を選びます。
2. 変更する既存のハッチングをクリックします。

3. 「ハッチング属性変更」ダイアログで、ハッチング属性項目（パターン、角度、間隔など）を設定します。
4. ハッチングに枠を付けて入力する場合は、「枠あり」をONにします。
5. 「OK」をクリックします。ハッチングが変更されます。

メモ

• CAD上のハッチングの間隔を印刷時を基準に入力したい場合は、「縮尺考慮」をONにします。
• ハッチングの基準点を変更したいときは、「ハッチング」メニューの「基準点変更」を使用します。

1. 「ハッチング」メニューから「塗潰し入力」を選びます。
2. 「塗潰し入力」ダイアログで「領域」をONにします。
3. 塗り潰しの色タイプを変更する場合は、「色タイプ」で設定します。
4. 「表示レベル」で、塗り潰し領域の表示レベルを設定します。


   枠のみ	領域を塗り潰さずに境界だけをカレントのペンNoの色で描画します。
   前景色	カレントのペンNoの色で塗り潰します。
   背景色	「共通初期設定：表示色」の「システム色」で設定した背景色で塗り潰します。
   単色	「表示レベル」を選択すると「共通初期設定：表示色」の「塗り潰し色」で設定した各レベルの色が読み込まれます。変更する場合は「RGB」で色を設定します。

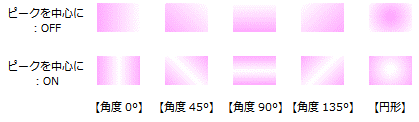

   グラデーション	「単色」の右にある「RGB」で開始位置（ピーク以外）の色、「グラデーション」の右にある「RGB」で終了位置（ピーク）の色を設定します。 「ピークを中心に」「グラデーションパターン」の設定により、次のようなグラデーションになります。

5. 塗り潰しを入力する範囲を指定します。

メモ

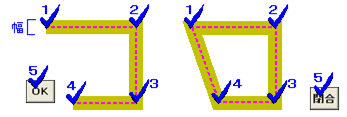

• 連続線で幅を指定して入力するには、「塗潰し入力」ダイアログで「連続線」をONにします。

• 影のある塗り潰し領域を入力するには、「影付き」をONにして、影のタイプを設定します。

• 表示レベルに応じて、次のように塗り潰し領域が配置・表示されます。

• 平面図の場合、部材の塗り潰しにも表示レベルがあり、「最上（柱・3D）」「上（建具・開口）」「中（壁）」「下（部屋）」「最下」によって部材の上となるか下となるかが変わります。
  平面図で「上」の塗り潰し領域を入力すると、柱、3D部品（最上）の下位レベルで描画されます。柱、3D部品の上位で塗り潰し領域を描画するには、「最上」で入力します。


塗り潰しの編集には、次の方法もあります。

塗潰し属性変更	指定した塗り潰し領域の属性を変更します。

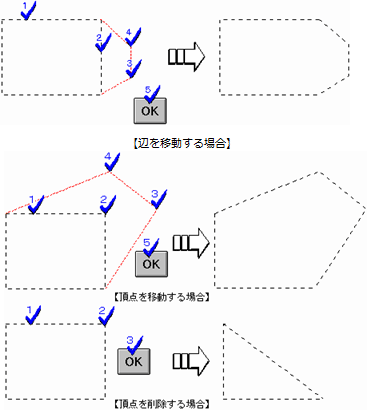

塗潰し変形	指定した塗り潰し領域を辺または頂点を移動して変形します。
塗潰し合成	2つ以上の塗り潰し領域を、属性を引き継ぐ領域を指定して合成します。

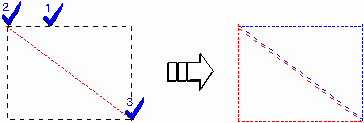

塗潰し分割	指定した塗り潰し領域を指定したラインで分割します。
塗潰し順入替	指定した塗り潰し領域の表示順を前面、背面と入れ替えます。

1. 「ハッチング」メニューから「パースハッチ」を選びます。
2. 「ハッチングパターン選択」ダイアログの「登録ハッチング一覧」から入力するハッチングを選んで、「OK」をクリックします。
3. 「パースハッチ」ダイアログで、ハッチングの入力条件（角度、間隔など）を設定します。
4. ハッチングに枠を付けて入力する場合は、「枠あり」をONにします。
   基準点を指定してハッチングを入力する場合は、「基準点入力」をONにします。

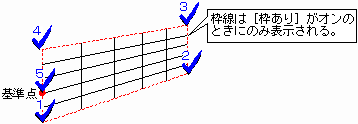

5. パース用ハッチング領域の下部の 1 点目、2 点目をクリックします。
6. 領域を囲むように上部の 1 点目、2 点目をクリックします。
7. 「基準点入力」をONにした場合は、基準点をクリックします。

8. 「パースハッチング」ダイアログで条件を設定して、「OK」をクリックします。



   実際の水平距離	指定した領域の実際の水平距離を設定します。
   実際の垂直距離	指定した領域の実際の垂直距離を設定します。
   円弧の分割数	円弧の分割数を設定します。
   登録先をクリップする	既存の図形を、ハッチングを入力した領域内でクリップ消去するときは、ONにします。

メモ

• 選択した図形の頂点を移動して、疑似的なパース表現に変更したいときは、「ハッチング」メニューの「パース編集」を使用します。

• 「パースハッチ」「パース編集」は、初期では表示されていません。コマンドの増減や表示位置は、「コマンドカスタマイズ」ダイアログで設定することができます。（「汎用コマンドの表示について」を参照）
