削除／カット削除／線分間カット／円弧削除／全削除／包絡／クリップ／文字クリップ／重複削除

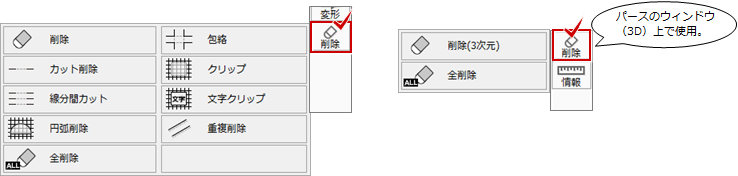

汎用機能の 「削除」メニューをクリックすると、各コマンドが表示されます。

　

メモ

• コマンドの追加や配置は「コマンドカスタマイズ」ダイアログで設定することができます。（「汎用コマンドの表示について」を参照）

データを削除するには、「削除」メニューの「削除」を使用します。パースのウィンドウ（3D）上では「削除（3次元）」を使用します。

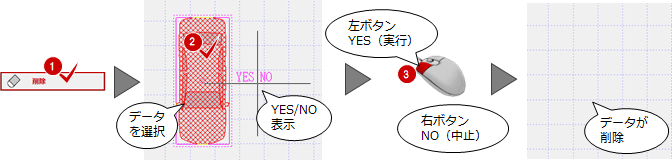

【「削除」コマンドを先に実行した場合】

1. 「削除」メニューの「削除」をクリックします。
2. 対象データを選択します。（選択方法は「対象データ選択」で変更できます）
3. マウスカーソル部分に「YES」「NO」が表示されますので、マウスの左ボタンを押してデータ削除を実行します。
   なお、削除しない場合は右ボタンを押します。
4. データが削除されます。

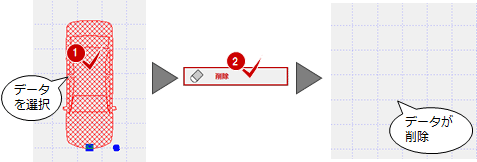

【対象データを先に選択した場合】

1. 「対象データ選択」（）を実行してデータを選択します。
   ※異なるデータを選択した場合、「対象データ選択」（）をクリックすることで、選択状態が解除されます。
2. 「削除」メニューの「削除」をクリックします。（「DEL（Delete）」キーを押しても削除されます）
3. データが削除されます。


メモ

• データを先に選択した場合、削除確認のタイミングはありません。

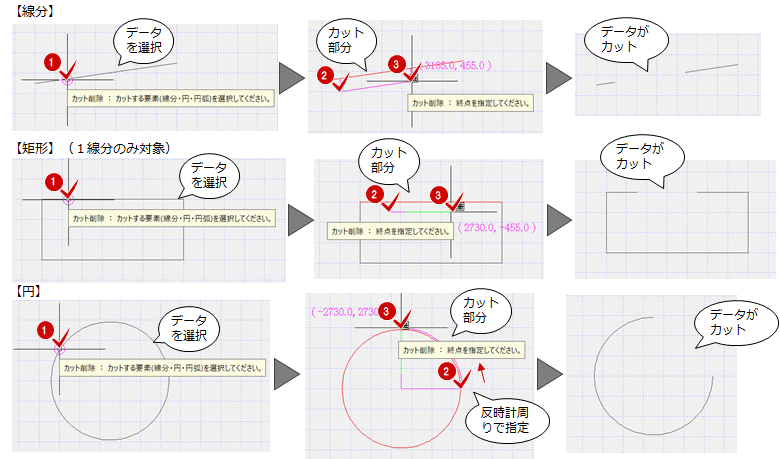

指定した直線、円、円弧を部分的にカットしたいときは、「削除」メニューの「カット削除」を使用します。

1. 「削除」メニューの「カット削除」をクリックします。
2. 対象データの１線分を選択します。
3. カット範囲の開始位置と終了位置をクリックします。
4. データがカットされます。


メモ

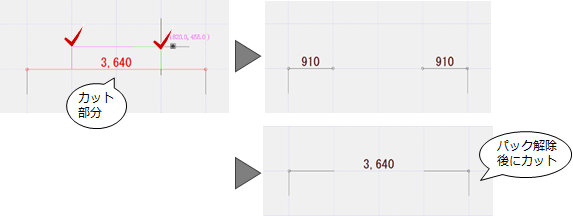

• 寸法線をカットした場合、寸法値も分かれてカット後の値を表示します。
  線分だけをカットするには、「変形」メニューの「パック」で寸法線をパック解除して線分と文字データに分解します。

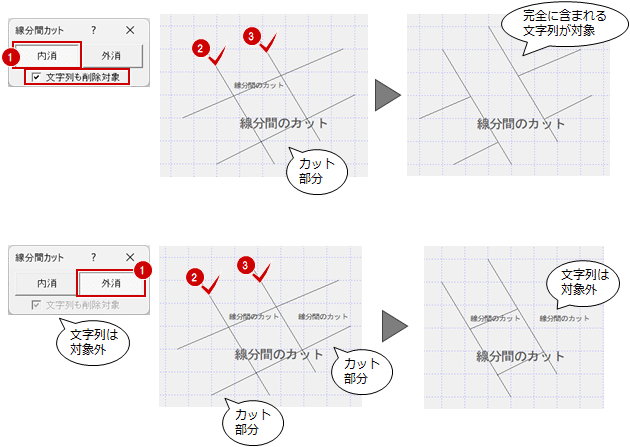

指定した２線間に絡む直線、円、円弧の内側・外側をカットしたいときは、「削除」メニューの「線分間カット」を使用します。

1. 「削除」メニューの「線分間カット」をクリックします。
2. 「線分間カット」ダイアログで「内消」「外消」を指定します。
   「内消」のときに、範囲に含まれる文字列も削除したいときは、「文字列も削除対象」をONにします。
3. カット範囲の基準となる１本目の線分をクリックします。
4. カット範囲の基準となる２本目の線分をクリックします。
5. データがカットされます。


メモ

• 「文字列」とはコンピュータ用語で、並べられた単語・文章等（英数字、かな、記号込み）を言います。（日常では文字列＝文字）
  「文字列も削除対象」は、範囲に完全に囲まれる文字列に有効です。（削除対象が１文字単位ではありません）

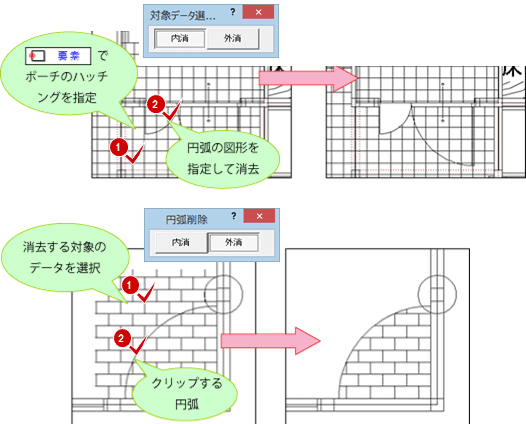

指定した円や円弧の内側、外側の図形を消去したいときは、「削除」メニューの「円弧削除」を使用します。指定した円・円弧がクリップ処理され、指定したデータのクリップの外側にある図形が消去されます。

1. 「削除」メニューの「円弧削除」をクリックします。
2. 「円弧削除」ダイアログで「内消」（手順５の上図）、または「外消」（手順５の下図）を指定します。
3. カットするデータを選択します。（選択方法は「対象データ選択」で変更できます）
4. カット範囲の境界となる円・円弧データをクリックします。
5. データが範囲削除されます。

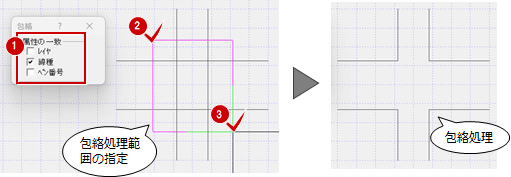

図形を包絡（メモの包絡処理パターン参照）したいときは、「削除」メニューの「包絡」を使用します。

1. 「削除」メニューの「包絡」をクリックします。
2. 「包絡」ダイアログの「属性の一致」より「レイヤ」「線種」「ペン番号」より選択します。選択した場合、指定した属性が一致するデータ同士で包絡処理がおこなわれます。すべてOFFの場合は、条件なしで包絡処理します。
   例えば、線種の一致を包絡処理の条件とする場合は「線種」をONにします。また、複数の項目がONの場合は、ONの属性（レイヤ、線種、ペン番号）のすべてが一致する図形同士が包絡されます。
3. 包絡する矩形範囲をクリックします。
4. データが包絡処理されます。
   　

メモ

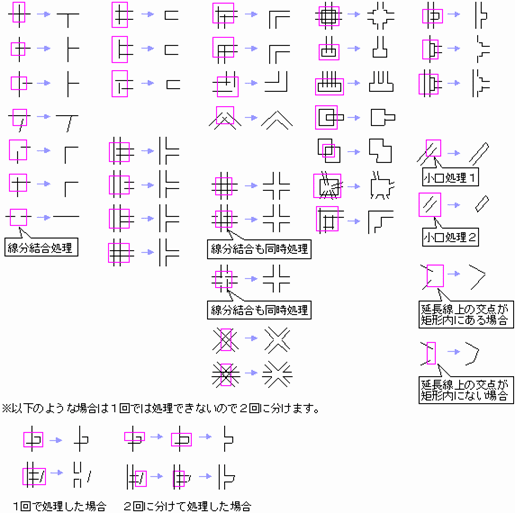

• 包絡処理パターン


指定範囲の内側、または外側のデータをクリップ消去したいときは、「削除」メニューの「クリップ」を使用します。

1. 「削除」メニューの「クリップ」をクリックします。
2. 「クリップ」ダイアログで「内消」、または「外消」を指定します。

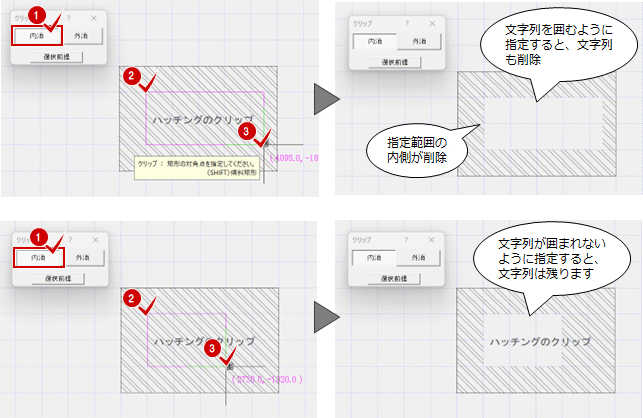

【内消の場合】

1. 「内消」をクリックします。
2. クリップ削除する範囲を指定します。（図例は矩形範囲：範囲の指定方法は「入力範囲の選択」参照）
3. 内側のデータが削除されます。

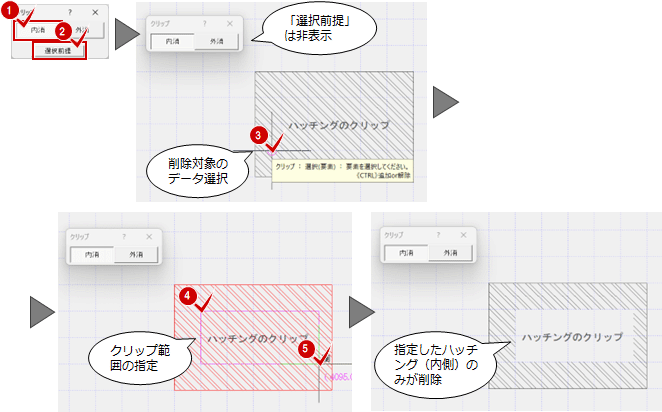

【内側（選択前提）の場合】

データが重複している場合、削除したいデータを特定する場合に「選択前提」を有効にします。

1. 「内消」と「選択前提」をクリックします。（「選択前提」ボタンは非表示になります）
2. 削除対象のデータを選択します。（図例はハッチングをクリック指定：選択方法は「対象データ選択」参照）
3. クリップ削除する範囲を指定します。（図例は矩形範囲：範囲の指定方法は「入力範囲の選択」参照）
4. 内側のデータが削除されます。

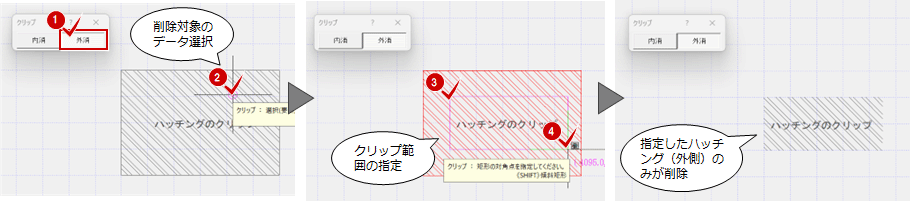

【外消の場合】

1. 「外消」をクリックします。
2. 削除対象のデータを選択します。（図例はハッチングをクリック指定：選択方法は「対象データ選択」参照）
3. クリップ削除する範囲を指定します。（図例は矩形範囲：範囲の指定方法は「入力範囲の選択」参照）
4. 外側のデータが削除されます。


メモ

• 指定した範囲の外側の全図形を削除するときは、削除対象の図形データを「ALL全選択」で選択します。

• 文字残しの場合は、次見出しの「文字クリップ」コマンドもあります。

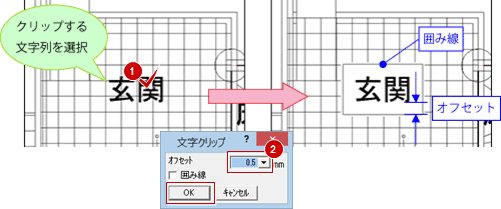

文字周りの重複図形データをクリップ消去したいときは、「削除」メニューの「文字クリップ」を使用します。

1. 「削除」メニューの「文字クリップ」をクリックします。
2. 対象の文字を選択します。（選択方法は「対象データ選択」で変更できます）
3. 「文字クリップ」ダイアログで、「オフセット」に文字からの外側余白（mm）を設定します。（図例は「0.5mm」）
   また、クリップ範囲に囲み線を入れるときは、「囲み線」をONにします。
4. 「OK」をクリックします。
5. 文字を残して、選択したデータがクリップ削除されます。


メモ

• クリップする範囲の囲み線は、配置後に削除することができます。
• 「ツール」メニューの「目地ぬき処理」でも同様に処理できます。

重なっている線分や近くの線分を削除するには、「削除」メニューの「重複削除」を使用します。

削除するデータを選択して、「重複削除」ダイアログで条件を設定して「OK」をクリックします。

「重複削除」ダイアログの機能

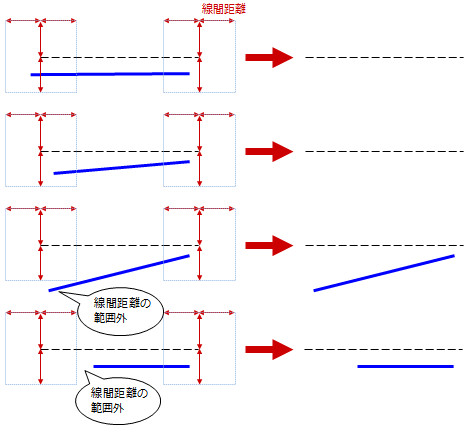

削除形式	同一	線分の始点と終点からX方向とY方向の線間距離内にある内側の線分を削除します。 外側の線分の優先順位が低い場合、優先順位の高い内側の線分は削除されません。

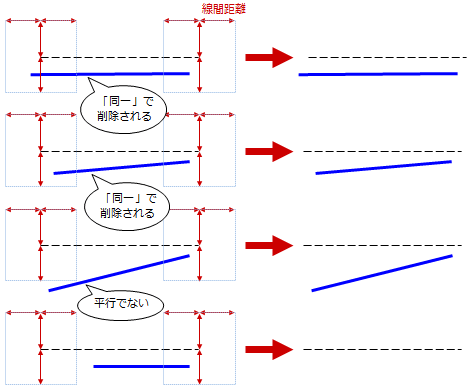

	包含	「同一」で削除されない場合で、線分の始点もしくは終点からX方向とY方向の線間距離内にあり、かつ平行な内側の線分を削除します。 外側の線分の優先順位が低い場合、優先順位の高い内側の線分は削除されません。
	同一＋ 包含	「同一」と「包含」の両方の条件で削除します。

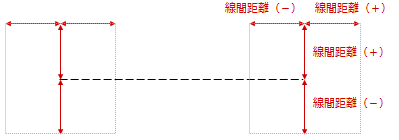

線間距離	削除する線分の対象範囲を設定します。 線分の始点、終点から指定した線間距離の±四方範囲が対象になります。
優先順位	ペン番号に対する削除の優先順位を表示します。 下に表示されているペン番号ほど優先順位が低く、削除の対象線分となります。

作業中の図面データを全て削除するには、「削除」メニューの「全削除」を使用します。

なお、表示されていない仕上や画像、バックデータ等は削除の対象外です。

1. 「削除」メニューの「全削除」をクリックします。
2. 「全削除」ダイアログが表示されます。
   立面図などを開いているときなど、他図面のデータも削除する場合は「連動データ削除」をONにします。
   立面図などの他図面のデータはそのままにしたい場合は、「連動データ削除」をOFFにします。

3. 実行するときは「はい」をクリックします。
   中止するときは「いいえ」をクリックします。
4. 「はい」の場合、データが全て削除されます。

メモ

• 「リアルタイム連動」より上記の設定が優先されます。
