物件初期設定：CAD関連－文字・ハッチング

一般文字、部屋文字の文字サイズ、RCやALCのハッチングピッチを設定します。

汎用図面へエクスポートする図面（または汎用図面でインポートする図面）のタイトル表示について設定します。

一般文字・部屋文字については、「文字分類について」を参照してください。

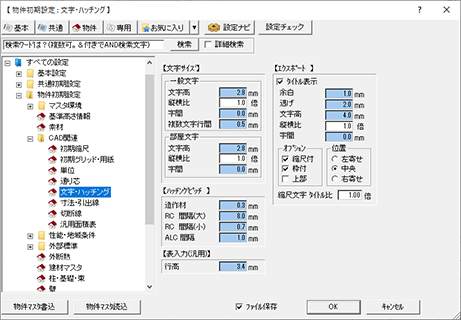

【文字サイズ】の「一般文字」「部屋文字」でそれぞれの文字高、縦横比、字間を設定します。

メモ

【ハッチングピッチ】では、平面図、平面詳細図、矩計図、断面図、展開図で作図される造作材・RC・ALC部材のハッチングピッチを設定します。

造作材 造作柱、額縁など、造作材に描くハッチングのピッチを設定します。
 矩計図（断面図や展開図）では、ハッチングの有無は、「専用初期設定：ハッチング」で設定
RC間隔（大） RC部材に表示されるハッチングの大きい方のピッチを設定します。
RC間隔（大）（小）は、基礎伏図などのべた基礎や捨コンのハッチングにも連動します。		 平面図、平面詳細図において、RC柱壁のハッチングの有無は、「専用初期設定：モード」の「RC柱壁にハッチングを描画」で設定し、「ツール」メニューの「柱壁包絡処理」で反映が必要です。
RC間隔（小） RC部材に表示されるハッチングの小さい方のピッチを設定します。
ALC間隔 ALC壁や屋根に表示されるハッチングのピッチを設定します。

上図の「割付ピッチ」は、「物件初期設定：壁」の【割付ピッチ／タイプ】にある「ALC」が連動します。
ただし、矩計図の場合、ALC壁の断面に描画される割付ピッチ（区切り線）については、矩計図の「専用初期設定：壁・屋根」の「ALC壁 横張表現」が連動します。		 矩計図（断面図や展開図）では、ハッチングの有無は、「専用初期設定：ハッチング」で設定

【エクスポート】では、汎用図面へエクスポートする図面（または汎用図面でインポートする図面）のタイトルの文字高、位置、縮尺の有無などを設定します。

汎用図面へのエクスポート

木造・2×4・S/RC図の場合は、「ファイル」メニューの「汎用図面へエクスポート」で行います。

タイトル表示 汎用図面にタイトルを付けるときはONにします。
汎用図面へエクスポート・インポートするときに、タイトルの有無を変更できます。
余白 タイトル枠とタイトル文字列の距離を設定します。
逃げ 図面の作図範囲とタイトルまでの距離を設定します。
文字高 タイトルの文字高さを設定します。
縦横比 タイトル文字の縦横比（文字列の文字の高さに対する横幅の比）を設定します。

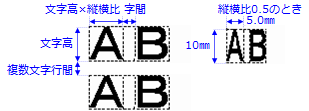

例）文字高：10.00、縦横比：0.5とすると、文字の縦サイズが10㎜、横サイズが5㎜となります。
字間 タイトル文字の字間を設定します。
縮尺付 タイトルに縮尺を表示するときはONにします。
枠付 タイトルに枠を表示するときはONにします。
上部 タイトルを図面の上部に表示するときはONにします。
位置 配置する図面の作図範囲を基準に、図面のタイトルの表示位置を左寄せ、中央、右寄せにするかを設定します。
縮尺文字タイトル比 タイトルに対する縮尺の文字の比（0.5～1.0）を設定します（初期値は1.0）。

汎用機能の「文字」メニューの「表入力」で描く表の1行高さの初期値は、このダイアログの【表入力（汎用）】の「行高」で設定します。
