樹木マスタ

既存のものを複写して編集する

既存の樹木で高さの異なるものを登録する方法を解説します。

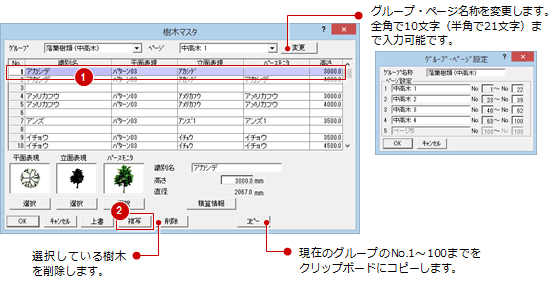

1. 「処理選択」ダイアログの「マスタ専用」タブをクリックして「その他1」を選びます。
2. 「樹木」をクリックします。
3. 該当する樹木が登録されているグループ、ページを選択します。
4. ここでは、複写する樹木を選び、「複写」をクリックします。

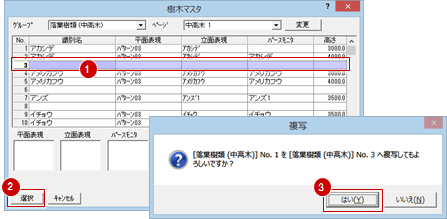

5. 複写先の欄をクリックして、「選択」をクリックします。
6. 複写の確認画面で「はい」をクリックします。

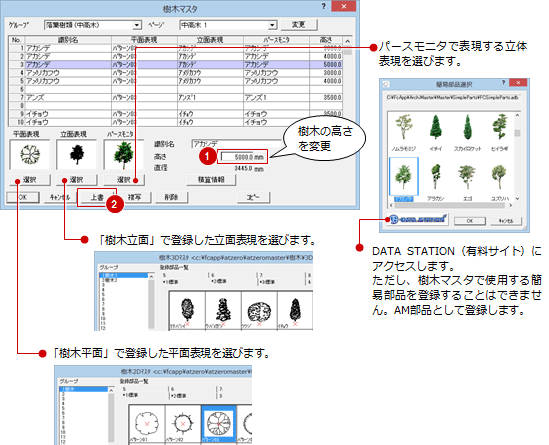

7. 「高さ」に樹木の高さを設定します。
8. 平面表現、立面表現、パースモニタでの表現を変更する場合は、「選択」をクリックして変更します。
9. 「上書」をクリックして、マスタを保存します。

10. 「OK」をクリックして、ダイアログを閉じます。

メモ

• 「高さ」と「直径」の比率は、「パースモニタ」の「選択」で選択する樹木ごとに設定されているため変更できません。
• パースモニタの表現（簡易部品）は、登録・削除・編集できません。
• 樹木（簡易部品）のパース表現のマスタは、Archi Masterの「その他」にある「樹木」で登録されています（編集不可）。
  （○:\FcApp\ArchiMaster\Master\SimpleParts\FcSimpleParts.adb）

新規に登録する

1. 「処理選択」ダイアログの「マスタ専用」タブをクリックして「その他1」を選びます。
2. 「樹木平面」をクリックします。
3. 「マスタから選択」をクリックします。

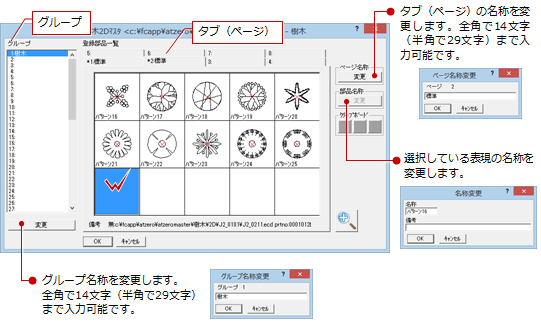

4. 「樹木2Dマスタ」ダイアログで登録するグループ、ページ（タブ）を選択します。
5. 登録する未登録欄をダブルクリックします。




6. 汎用コマンドの「線分」や「図形」を使用して、平面表現を入力します。

7. 「上書き保存」をクリックして保存します。

メモ

• Jw_cadなど汎用データを読み込むには、「ファイル」メニューの「ファイル読み込み」を使用します。

既存のものを編集して登録するには

1. 「マスタから選択」をクリックします。
2. 「樹木2Dマスタ」ダイアログで編集する平面表現をダブルクリックします。
3. 汎用コマンドを使用して、平面表現を編集します。
4. そのまま上書き保存する場合は、「上書き保存」をクリックします。
5. 保存の確認画面で「はい」をクリックします。
6. 「名称変更」ダイアログで名称を設定して「OK」をクリックします。

メモ

• 作業中の樹木平面表現を別の登録欄に保存するには、「ファイル」メニューの「名前を付けて登録」を使用します。「樹木2Dマスタ」ダイアログで未登録欄を指定して登録します。

既存のものを編集して登録する

1. 「処理選択」ダイアログの「マスタ専用」タブをクリックして「その他1」を選びます。
2. 「樹木立面」をクリックします。
3. 「マスタから選択」をクリックします。

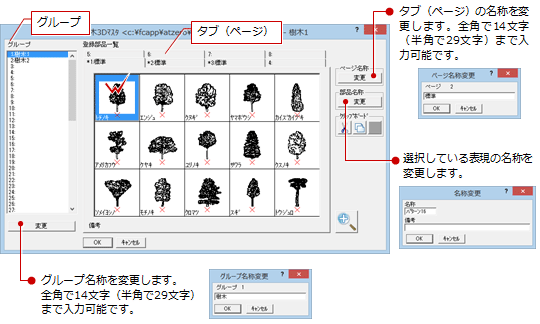

4. 「樹木3Dマスタ」ダイアログでグループ、ページ（タブ）を選択します。
5. 使用する立面表現をダブルクリックします。



6. 汎用コマンドの「線分」や「図形」を使用して、立面表現を編集します。
7. 「ファイル」メニューから「名前を付けて登録」を選びます。
8. 編集した表現を登録する欄をダブルクリックします。

9. 「名称変更」ダイアログで名称を設定して「OK」をクリックします。
10. その後、編集を続けた場合は、「上書き保存」で保存します。

メモ

• Jw_cadなど汎用データを読み込むには、「ファイル」メニューの「ファイル読み込み」を使用します。

クリップ領域を入力する

外観パース、立面図などで樹木を作図するとき、樹木と重なる部分を削除するには、「クリップ領域入力」でクリップ領域を入力する必要があります。

新規に表現を作成、樹木の外形が変わった場合は、樹木の外形となる同じ領域となるように入力が必要です。なお、複数領域に分けて入力してもかまいません。

立面図などでクリップ領域（次図：点線枠）を指定した樹木は、クリップ領域内の線など削除して描画されます。

クリップ領域が入力されていないと、樹木と建物の線分が重なって作図されます。

メモ

• クリップ領域の枠線の表示／非表示は、「表示」メニューの「クリップ領域表示」で切り換えます。
