建具形状マスタ

新規マスタを開く

1. 「処理選択」ダイアログの「マスタ専用」タブをクリックして「その他2」を選びます。
2. 「建具形状」をクリックします。

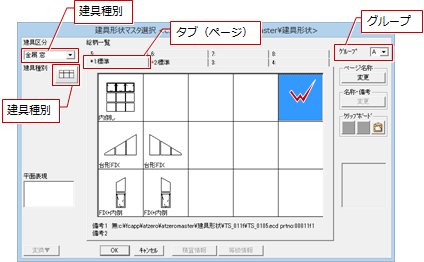

3. 「建具形状マスタ登録」ダイアログで登録する「建具区分」から「金属窓」を選びます。
4. 「建具種別」から「他」にある「複合戸」を選びます。
5. グループ、タブ（ページ）を選択します。
6. 未登録欄をダブルクリックします。

7. 新規マスタが開きます。

メモ

• 「建具形状マスタ選択」ダイアログは、「マスタから選択」からでも開けます。

建具の基本形状を変更する

1. 「建具形状の設定」をクリックします。
2. 「金属窓（複合窓）」ダイアログの「基本設定」をクリックします。
3. ここでは、「垂直方向」を「1」に変更して「OK」をクリックします。

建具のサイズを変更する

1. 「金属窓（複合窓）」ダイアログで、高さ、幅を示す寸法欄をダブルクリックして、値を変更します。
   両側の幅については、「内法固定」をONにします。

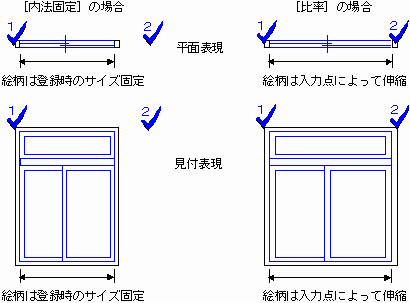

   内法固定	入力点に関係なく、建具形状で設定した寸法を内法寸法として建具が入力されます。
   比率	クリックした位置が建具の内法寸法となり、絵柄もその内法寸法に比例して伸縮します。

窓の種別を変更する

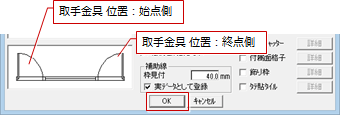

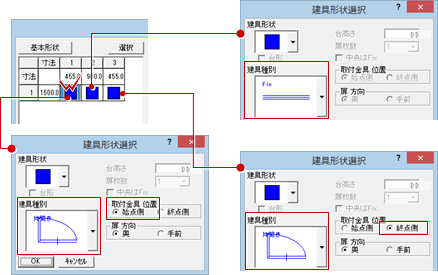

1. 各形状をダブルクリックして、「建具種別」「取手金具 位置」を変更します。

2. 建具形状、サイズ、種別が設定できたら、「金属窓（複合窓）」ダイアログの「OK」をクリックします。


建具内側にガラスを入力する

ガラスは、建具の内側と外側に入力する必要があります。

1. 「ガラス入力」をクリックします。

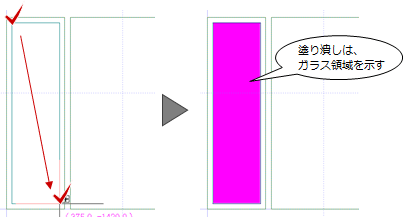

2. ガラスの領域をクリックします（入力方法：矩形）。
3. 同様に、残りの箇所にもガラスを入力します。


メモ

• 「ガラス入力」「紙入力」でガラス・紙の領域を入力すると、塗り潰しで表示されます。塗り潰しをなしにしたいときは、「専用初期設定：表示条件」の「ガラス/紙領域を塗り潰す」をOFFにします。
• パースモニタでのガラスの素材は、「物件初期設定：素材」の「建具（ガラス）」で表現されます。

内側のガラスを外側に複写する

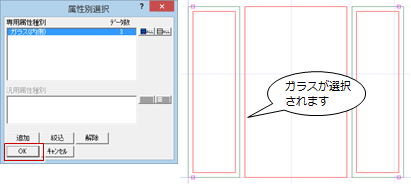

1. 「属性別選択」をクリックします。
2. 「ガラス（内側）」を選び、「OK」をクリックします。

3. 「他面への複写」をクリックします。

メモ

• 「データ表示の切替」で建具の内側と外側の表示を切り替えることができます。コマンドをクリックすると、アイコンも「内」「外」が切り替わります。
• 外側に複写されたガラスを確認するには、「データ表示の切替」で外側に切り替えて、「ガラス入力」をクリックすると、ガラスの塗り潰し領域を確認できます。

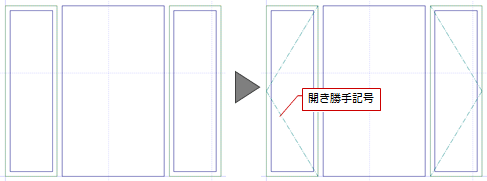

開き勝手の記号を自動作成する

1. 「開き勝手記号の自動作成」をクリックします。
   建具の内側・外側に開き勝手記号が自動作成されます。


マスタを保存する

1. 「上書き保存」をクリックします。
2. 保存の確認画面で「はい」をクリックします。
3. 「名称変・備考変更」ダイアログで名称・備考を設定して「OK」をクリックします。

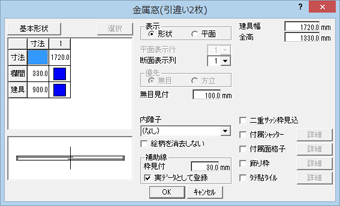

建具幅／全高	水平方向・垂直方向に組み合わせた形状の合計寸法を表示します。 「建具幅」を変更すると、各形状の寸法が自動的に調整されます。「寸法設定」ダイアログで「固定寸法」の場合は「比率」がONに変更されます。
出窓の出	「建具種別」が「出窓」の場合、出窓の出の寸法を表示します。 出窓の出は、「基本形状」をクリックして「基本形状設定」ダイアログの「出窓詳細」で設定された数値より自動計算されます。

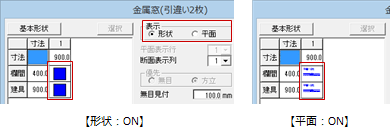

形状／平面	「形状」「平面」では、モニタに表示する形状の表示タイプを設定します。
平面表現行	垂直方向の形状が 2行以上の出窓や複合建具について、平面表現の対象となる行を選択します。平面図や平面詳細図などで入力する出窓や複合建具は、ここで選択した行の平面表現で描画されます。

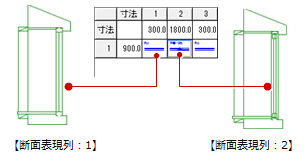

断面表示列	断面表現の対象となる列を選択します。 断面図や矩計図などで入力する建具は、ここで選択した列の断面表現で描画されます。自動立上では、選択した列の断面表現になりません。

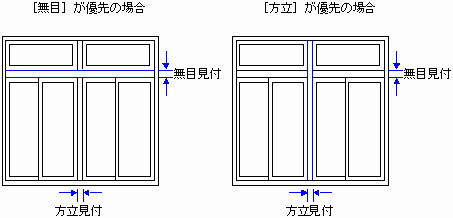

無目／方立	「無目」「方立」では、建具形状（絵柄）の無目と方立の優先表示を設定します。 これらの見付は「無目見付」「方立見付」で設定します。
内障子	内障子の有無およびタイプを選択します。内障子ありの場合は、「紙入力」で紙領域を入力してください。 内障子枠の見付（内障子有の建具を大壁に入力した場合）は、「物件初期設定：建具－描画・表現」の「内障子枠見付」で設定します。
枠見付	建具形状（絵柄）の枠見付を入力します。

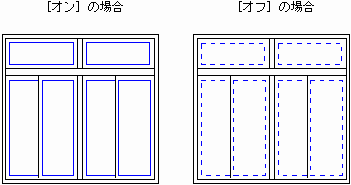

実データとして登録	建具形状（絵柄）の枠見付のデータを実線で登録するときは、ONにします。 OFFの場合は補助線になります。
	補助線や補助点で入力したデータは、絵柄データとして保存されますが、「建具形状マスタ選択」ダイアログの「絵柄一覧」には絵柄は表示されません。 立面図、断面図、矩計図、展開図、建具表などで入力する建具（見付表現）にも、補助線や補助点は描画されません。
二重サッシ枠見込み	金属製建具の枠の見込みを二重サッシ用で表現するときは、ONにします。
コーナー部方立無し	コーナー出窓のコーナー部角の方立を無しにするときは、ONにします。両横の建具が Fix の場合に方立を無しにできます。
屋根/底部詳細	出窓の屋根および底の部分の形状や寸法を設定します。
付属シャッター	金属窓、木製窓に面格子を付けるときはONにして、「詳細」でシャッターボックスのタイプ、寸法を設定します。
付属面格子	金属製建具にシャッターを付けるときはONにして、「詳細」で面格子のタイプ、寸法を設定します。
出窓角方立無し（三角）	三角出窓の方立を無しにするときは、ONにします。両横の建具が Fix の場合に方立を無しにできます。
出窓角方立無し（左）（右）	四角出窓、台形出窓、またはコーナー出窓について左角（右角）の方立を無しにするときは、ONにします。両横の建具が Fixの場合に方立を無しにできます。
飾り枠	飾り枠付きの建具にする場合は、ONにします。「詳細」で飾り枠をつける場所（左右、上、下）、飾り枠の見付、出を設定します。
タテ貼タイル	タテ貼りタイル付きの建具にする場合は、ONにします。「詳細」でタテ貼タイルをつける場所（上または下）、タイルの縦幅、横幅を設定します。

メモ

• 新規作成時の建具形状の初期値は、「専用初期設定：形状設定」で設定します。

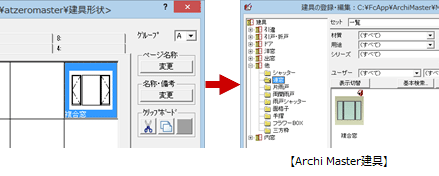

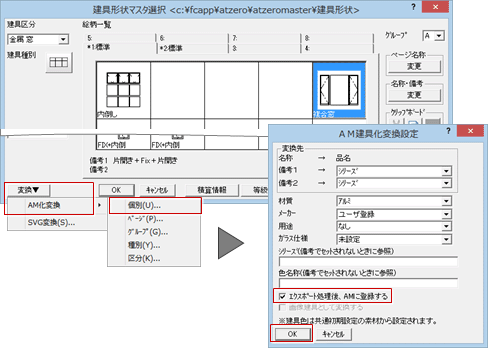

1. 「マスタから選択」をクリックします。
2. 「建具形状マスタ選択」ダイアログで、AM建具に変換する建具を選びます。
3. ダイアログ左下の「変換▼」メニューから「AM化変換」の「個別」を選びます。
4. 「部品項目設定」ダイアログで登録先を設定します。
5. 「エクスポート処理後、AMに登録する」をONにして、「OK」をクリックします。



   ページ	現在のタブ（ページ）に表示されている部品全て（絵柄15個）
   グループ	「グループ」で選択されているグループの部品全て（絵柄15個×8ページ）
   種別	「建具種別」で選択されているグループの部品全て（絵柄15個×8ページ×8グループ）
   区分	「建具区分」で選択されているグループの部品全て（絵柄15個×8ページ×8グループ×種別数）

6. 「エクスポートファイルの書き込み」ダイアログでファイルの保存先、ファイル名を設定して、「保存」をクリックします。
   ファイル作成後に、Archi Masterへのインポートが開始されます。

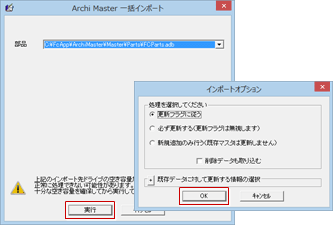

7. 「一括インポート」ダイアログで「実行」をクリックします。
8. 「インポートオプション」ダイアログで「更新フラグに従う」がONであることを確認して、「OK」をクリックします。

9. 完了の確認画面で「OK」をクリックします。

メモ

• 「変換▼」メニューの他コマンドについて


  SVG変換

  建具の絵柄を SVG 形式（.svg）のファイルに変換します。

既存の建具形状マスタを編集して、別建具として登録するには次の方法があります。

方法1	対象の建具を開き、編集後、「ファイル」メニューの「名前を付けて登録」で未登録欄に登録します。
方法2	「建具形状マスタ選択」ダイアログで対象建具をコピー・貼り付け後、貼り付けた建具を編集します。

	紙入力	ふすまや障子などの紙の領域を入力します。 パースモニタでの紙の素材は、「物件初期設定：素材」の「建具（紙）」で表現されます。
	積算情報	積算を使用する場合は、建具の積算情報を登録します。Archi Master単価（AM単価）を使って、本体、内障子、付属品を設定します。 ドアや引き戸など左右方向の開閉がある場合、左右別に積算情報を設定することができます。
	積算情報複写（L）→（R）	「物件初期設定：建具－入力モード・逃げ」にある【入力補助】の「LR積算の取得」をONにします。OFFのときは、開き勝手の方向に関わらず積算が同じになります。 平面図で開き方向のある建具を入力すると、その開き方向によって 左（L）または右（R）の積算情報が自動的に設定されます。
