木造パネルマスタ

木造パネル図で入力する壁パネル、床パネル、天井パネル、屋根パネル、矢切パネルをマスタに登録します。

メモ

木造パネルマスタは、壁、床、天井、屋根、矢切別にマスタとして登録できます。

登録方法は同様のため、ここでは壁パネルで解説します。

なお、木造パネルマスタを保存するフォルダは、「物件初期設定：マスタ環境－構造図マスタフォルダ」の「木造パネル」で設定します。

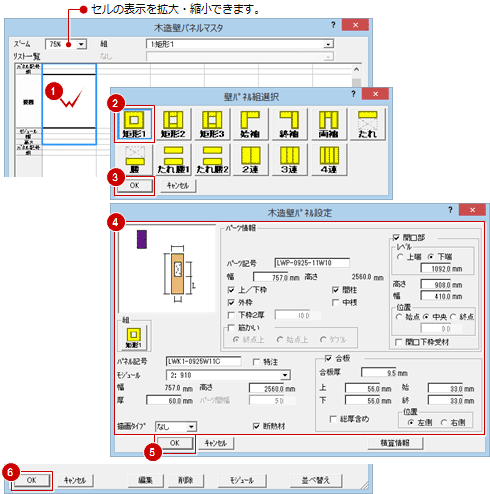

  1. 「処理選択」ダイアログの「構造」タブをクリックして「木造構造図」を選びます。
    ※「マスタ専用」タブの「その他2」からも選択できます。
  2. 「木造壁パネルマスタ」をダブルクリックします。
  3. 「木造壁パネルマスタ」ダイアログの空いているセルをダブルクリックします。または、セルを選んで「編集」をクリックします。
  4. 「壁パネル組選択」ダイアログで、壁パネルの組パターンを選んで「OK」をクリックします。
    ※ 床、天井、矢切マスタの場合は表示されません。
  5. 「木造壁パネル設定」ダイアログで、各項目を設定して「OK」をクリックします。
    壁パネル：壁パネルの設定
    床パネル、天井パネル：床パネル・天井パネルの設定
    屋根パネル：屋根パネルの設定
    矢切パネル：矢切パネルの設定
  6. 「木造壁パネルマスタ」ダイアログで「OK」をクリックします。

設定した壁パネルの形状等がダイアログ左上のモニタに表示されます。

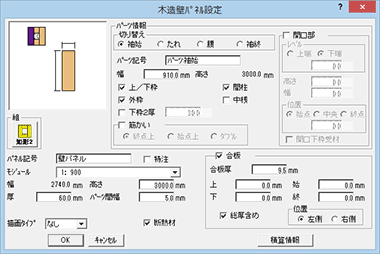

組 複数のパーツを組み合わせたパネルの形状です。新規登録時に選択します。
切り替え 複数のパーツを登録するパネルで、設定するパーツを切り替えます。
パーツ記号 設定するパーツの記号を入力します。作表するパネルリストに表記します。
幅 パーツのパネル幅を入力します。
高さ パネル全体の高さです。たれ、腰のパーツのときは、それぞれの高さを設定します。
上／下枠
外枠
間柱
中残
下枠2厚
筋かい		 パーツを構成する部材をONにして設定します。
開口部 パーツの開口部を設定します。
パネル記号 設定するパネルの記号を入力します。配置した壁パネルに名称が表記されます。
特注 特注のパネルリストに記載します。
モジュール 登録するパネルの対応するモジュールを選びます。
幅 パネル全体の幅です。
高さ パネル全体の高さを設定します。
厚 パネルの厚さを設定します。
パーツ間幅 パネルを構成するパーツ間の幅を設定します。「矩形1」「たれ」「腰」「たれ腰1」「たれ腰2」以外の組の構成で設定します。
描画タイプ 平面の壁パネルを単色で塗り潰し、またはハッチングします。
断熱材 パネル内に断熱材を入れます。
合板 パネルに取り付ける合板を設定します。
合板厚
上　下　始　終 パネルの各部をオフセットする幅を設定します。
総厚含め 合板の厚さをパネル全体の厚さに含みます。
位置 パネルの始点から終点に向かって、合板を取り付ける側を選択します。
積算情報 パネルの積算情報を設定します。

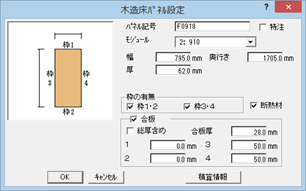

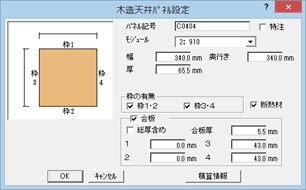

パネル記号 設定するパネルの記号を入力します。配置したパネルに名称が表記されます。
特注 特注のパネルリストに記載します。
モジュール 登録するパネルの対応するモジュールを選びます。
幅 パネルの幅です。
奥行き パネルの長さを設定します。
厚 パネルの厚さを設定します。
枠の有無 パネルに取り付ける外枠の有無を設定します。
枠1・2 パネルの上下に枠を取り付けます。
枠3・4 パネルの左右に枠を取り付けます。
断熱材 パネル内に断熱材を入れます。
合板 パネルに取り付ける合板を設定します。
総厚含め 合板の厚さをパネル全体の厚さに含みます。
合板厚 取り付ける合板の厚さを設定します。
1 パネルの上部から合板をオフセットする距離を設定します。
2 パネルの下部から合板をオフセットする距離を設定します。
3 パネルの左部から合板をオフセットする距離を設定します。
4 パネルの右部から合板をオフセットする距離を設定します。
積算情報 パネルの積算情報を設定します。

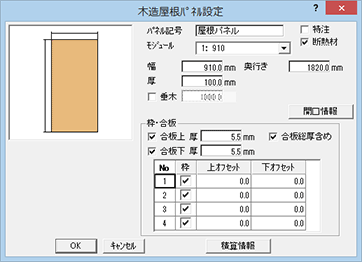

パネル記号 設定するパネルの記号を入力します。配置したパネルに名称が表記されます。
特注 特注のパネルリストに記載します。
断熱材 パネル内に断熱材を入れます。
モジュール 登録するパネルの対応するモジュールを選びます。
幅 パネルの幅です。
奥行き パネルの長さを設定します。
厚 パネルの厚さを設定します。
垂木 パネルと垂木を一体化します。
開口情報 トップライトなど、開口部を設定します。
枠・合板 パネルに取り付ける外枠、合板の有無を設定します。
合板上 パネルの上側に取り付ける合板を設定します。
合板下 パネルの下側に取り付ける合板を設定します。
合板総厚含め 合板の厚さをパネル全体の厚さに含みます。
枠 パネルの上下左右部に取り付ける外枠をONにします。
上オフセット
下オフセット		 上下にオフセットする距離を設定します。
積算情報 パネルの積算情報を設定します。

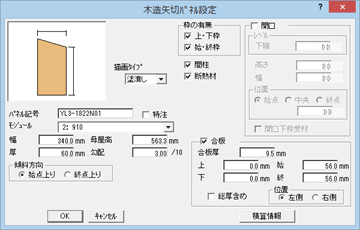

パネル記号 設定するパネルの記号を入力します。配置したパネルに名称が表記されます。
特注 特注のパネルリストに記載します。
モジュール 登録するパネルの対応するモジュールを選びます。
幅 パネルの幅です。
母屋高 低い方の母屋にあたる高さを設定します。
厚 パネルの厚さを設定します。
勾配 パネル上部の勾配を設定します。
勾配方向 パネル上部の勾配の方向を選択します。
枠の有無 取り付ける外枠を設定します。
上・下枠 パネルの上部・下部に枠を取り付けます。
始・終枠 パネルの始点側、終点側に枠を取り付けます。
描画タイプ 平面の壁パネルを単色で塗り潰し、またはハッチングします。
間柱 パネル内に間柱を入れます。
断熱材 パネル内に断熱材を入れます。
開口 窓などの開口部を設定します。
合板 パネルに取り付ける合板を設定します。
合板厚 取り付ける合板の厚さを設定します。
上　下 パネルの上部、下部から合板をオフセットする距離を設定します。
始　終 パネルの始点、終点から合板をオフセットする距離を設定します。
総厚含め 合板の厚さをパネル全体の厚さに含みます。
位置 パネルの始点から終点に向かって、合板を取り付ける側を選択します。
積算情報 パネルの積算情報を設定します。
