部屋寸法

部屋線間の寸法線と合計寸法線を、指定した位置に作成します。

部屋寸法を作成する

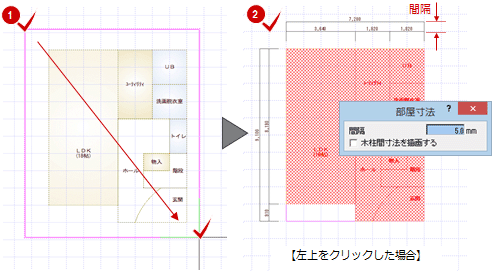

「部屋」メニューから「部屋寸法」を選びます。
寸法線を作成する部屋を選択します（選択方法：要素範囲）。
「部屋寸法」ダイアログの「間隔」に部屋線間の寸法線と合計寸法線との間隔（㎜）を設定します。

寸法線のラバーバンドを確認して、寸法位置をクリックします。

間隔	部屋線間の寸法線と合計寸法線との間隔（㎜）を設定します。
木柱間寸法を描画する	部屋線上にある管柱、通し柱、隅柱、丸柱、床柱（角/前丸/丸）の柱間にも寸法を作成する場合はONにします。部屋線上にない柱には作成されません。

メモ

寸法のフォントは、「共通初期設定：フォント」の「寸法線」で設定します。
寸法の文字の大きさは、「物件初期設定：CAD関連－寸法・引出線」の【寸法線】で設定します。
寸法の単位・丸めは、「物件初期設定：CAD関連－単位」の【寸法表記】で設定します。
四方に一括して寸法を作成したい場合は、「一括作成」の「図面化」を使用してください。
