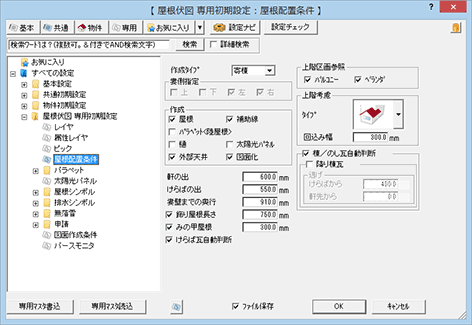

専用初期設定：屋根配置条件

屋根の形状タイプの初期値を変更する

「作成タイプ」で自動配置する屋根タイプ「切妻」「寄棟」「陸」「入母屋」「飾り切妻」を変更します。ここで選んでいる屋根タイプが自動配置時の初期値となります。

「切妻」のとき、CAD画面の上下左右方向に対して、妻側とする位置の「上」「下」「左」「右」をONにします。

「陸」のとき、CAD画面の上下左右方向に対して、勾配方向とする位置の「上」「下」「左」「右」をONにします。

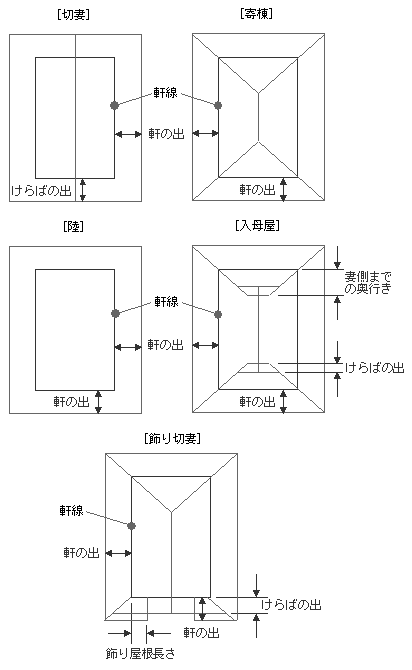

軒の出・けらばの出などを変更する

「軒の出」「けらばの出」などを変更します。

けらばの位置に、けらば瓦を付けない場合は「けらば瓦自動判断」をOFFにします。

次表のように屋根タイプによって、けらば瓦を自動設定する場合はONにします。

けらば瓦タイプ	屋根タイプ
なし	和瓦／瓦棒／コロニアル／折版／防水／葺材なし
L字型	平板瓦
S字型	洋瓦
I字型	なし

メモ

• 屋根タイプは、屋根仕上マスタで設定します。
• けらば瓦は、屋根の配置後に、屋根の属性変更ダイアログで変更可能です。
• 屋根の自動配置時は、自動的にけらばの位置が設定されますが、「編集」メニューの「屋根線属性設定」の「屋根線個別変更」で確認・変更できます。

「自動」を実行したときに屋根と同時に自動配置するデータを設定します。屋根を配置せずに他のデータを配置することも可能です。

屋根	すでに屋根が配置・形状が編集されていて、屋根は配置せず、太陽光パネルや樋などだけを再配置したい場合はOFFにします。
補助線	屋根の位置に補助線を配置したくない場合は、OFFにします。
パラペット	「作成タイプ」が「陸」のときにパラペットを配置する場合は、ONにします。
樋	軒先の位置に、軒樋を配置する場合は、ONにします。
太陽光パネル	太陽光パネルを配置する場合は、ONにします。 このときの太陽光パネルは、「専用初期設定：太陽光パネル」の配置条件をもとに配置されます。
外部天井	屋根の配置後に天井伏図を開き、外部天井を配置する場合は、ONにします。外部天井は屋根領域を元に作成します。 なお、建物内部の天井が作成されていない場合、同時に内部の天井も作成されます。すでに内部天井が配置されている場合、内部の天井は再配置されず、外部天井だけが再配置されます。
図面化	「図面化」を実行して、データの包絡処理、「専用初期設定：図面作成条件」の描画条件で再描画したい場合は、ONにします。

メモ

• 「屋根」「棟瓦/のし瓦」「太陽光パネル」については、すでに配置されている場合、項目がONのとき削除するかどうかの確認画面が開きます。ただし、「補助線」「樋」はONであっても、既存のものを削除して配置しなおされません。

上階（平面図）に入力されているバルコニー（ベランダ）を避けて屋根を配置する場合は、「上階区画参照」の「バルコニー」（「ベランダ」）をONにします。ONの場合、バルコニー（ベランダ）を含んで上階区画が作成されます。
バルコニー（ベランダ）の位置にも屋根を配置する場合はOFFにします。これらの領域を含まず上階区画が作成されます。

メモ

• 「バルコニー」「ベランダ」の設定は、「屋根」メニューの「軒線・上階区画」の「軒線自動配置」の初期値にもなります。
• 「屋根自動配置」を実行したときに軒線・上階区画が配置されていない場合、「屋根」メニューの「軒線・上階区画」の「軒線自動配置」が実行されます。

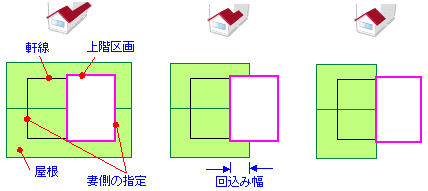

上階区画を考慮して上階躯体に屋根を回り込ませるとき、「上階考慮」の「タイプ」「回込み幅」で回り込みタイプと回り込む幅を変更します。

切妻屋根、寄棟屋根、入母屋屋根を自動配置するときに、棟瓦・のし瓦を配置したくない場合は「棟瓦／のし瓦自動判断」をOFFにします。

ONの場合、使用する屋根仕上の「屋根タイプ」が「和瓦」「洋瓦」「平板瓦」の場合、次の瓦が配置されます。

屋根タイプ	配置される瓦
「和瓦」	棟瓦（和風）とのし瓦が配置されます。
「洋瓦」	棟瓦（洋風）が配置されます。
「平板瓦」	棟瓦（三角）が配置されます。

メモ

• 上記以外の屋根タイプの屋根仕上の場合、「棟瓦／のし瓦自動判断」は設定できません。
• 切妻屋根、入母屋屋根を自動配置するときに、降り棟を配置する場合は「降り棟瓦」をONにします。
