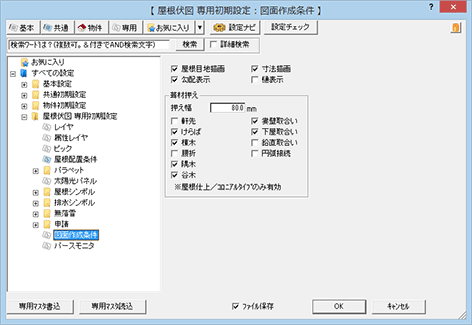

専用初期設定：図面作成条件

屋根目地、勾配、屋根寸法、樋を描画したくない場合は、「屋根目地描画」「勾配表示」「寸法描画」「樋表示」をOFFにします。

メモ

• 勾配、寸法の文字高は、「物件初期設定：CAD関連－寸法・引出線」の【寸法線】にある「文字高」を参照します。
• 設定をONからOFF、OFFからONに変更した場合は、再度「図面化」を実行してください。ただし、「寸法描画」をOFFにしても既存の屋根寸法は削除されません。

「屋根目地描画」がONで、コロニアル葺き（屋根仕上マスタの屋根タイプが「コロニアル」）のときに、軒先、けらばなどの位置に葺材押えを描画するかどうかを設定します。描画しない箇所はOFFにします。

メモ

• 軒先、けらばなどの位置は、屋根線属性を参照します。
• コロニアルの葺材押えは、「押え幅」の値で描画されます。
