耐力壁

耐力壁を入力、または削除します。

入力（削除）と同時に、作業階の壁量判定の結果がダイアログに表示されます。判定結果がOKになるように耐力壁を追加、または削除します。

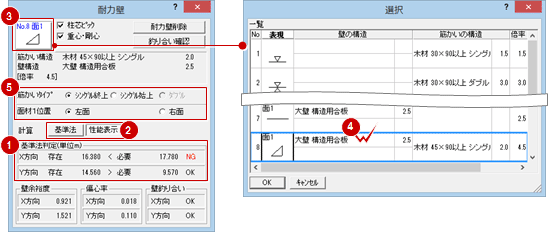

  1. 「基準法モード」の「耐力壁」メニューから「耐力壁」を選びます。
  2. 「耐力壁」ダイアログの「基準法判定」で、現在の壁量判定の結果を確認します。
    判定がNGのときは、耐力壁を追加入力したり、倍率の高い耐力壁に入れ替えます。
  3. 「計算」で、「基準法」「性能表示」のどちらの床面積を使用するか選択します。
    4. 基準法 「床面積設定を開く（基準法）」で入力した床面積を使用します。
    性能表示 「床面積設定を開く」で入力した床面積を使用します。
  4. 耐力壁記号をクリックして、入力する耐力壁を選びます。
  5. 選択した耐力壁の筋かい構造がシングルの場合は、「筋かいタイプ」で筋かいの向きを選びます。
    選択した耐力壁に壁構造がある場合は、「壁1」の面材記号の配置位置を選びます。
  6. 耐力壁の始点、終点をクリックします。耐力壁の表現は、入力方向の左側に表示されます。

メモ

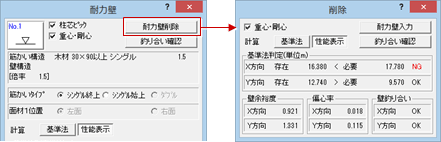

  1. 「耐力壁」ダイアログの「耐力壁削除」をクリックします。
    「削除」ダイアログに変わります。
  2. 削除する耐力壁をクリックします。
  3. マウスカーソル部分に「YES」「NO」が表示されるので、削除するときはマウスの左ボタン、キャンセルするときはマウスの右ボタンをクリックします。

メモ

  • 汎用の削除コマンドでも耐力壁を削除できますが、「削除」ダイアログでは削除しながら重心・剛心の位置や存在壁量などを確認することができます。

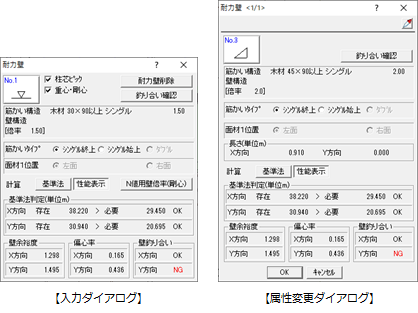

耐力壁記号 選択した耐力壁のNoと表現を表示します。クリックして変更できます。
なお、耐力壁の表現や筋かい構造、壁構造は、「専用初期設定：凡例－耐力壁」で設定します。
柱芯ピック 耐力壁の入力で、自動的に柱の芯をピックするときはONにします。
柱芯にピックできる柱の種類は、通し柱、管柱、丸柱、半柱、床柱（角・前丸・丸）です。
重心・剛心 耐力壁の入力で、リアルタイムに重心と剛心の位置を表示するときはONにします。
耐力壁削除 耐力壁を削除するときにクリックします。「削除」ダイアログが開きます。
釣り合い確認 壁釣り合い判定の根拠を確認するときにクリックします。「壁釣り合い判定表」ダイアログが開きます。
筋かい構造
壁構造
倍率		 選択した耐力壁の筋かい構造、壁構造、倍率を表示します。
筋かいタイプ 選択した耐力壁の筋かい構造が片方向の場合は、「シングル終上」「シングル始上」から方向を選びます。

たすき掛け筋かいの場合は「ダブル」がONの状態で表示されます。
面材1位置 選択した耐力壁に壁構造がある場合は、「壁1」の面材記号の描画位置を設定します。耐力壁の入力方向に向かって左側に描画するときは「左面」、右側に描画するときは「右面」を選びます。
長さ 属性変更の対象となっている耐力壁のX方向、Y方向の長さを表示します。
計算 計算に使用する床面積を選択します。
「床面積設定を開く（基準法）」で入力した床面積を使用するときは「基準法」、「床面積設定を開く」で入力した床面積を使用するときは「性能表示」を選びます。
N値用壁倍率（剛心） 「専用初期設定：配置診断」の「剛心・偏心率・壁釣り合い判定にN値用壁倍率で計算する機能を追加」がONのとき、この項目が表示されます。
この項目をONにすると、N値用壁倍率を使用して算出した剛心の位置になります。
基準法判定 作業階のX方向、Y方向について、存在壁量、必要壁量、基準法の壁量判定結果を表示します。
壁余裕度 X方向、Y方向の必要壁量に対する存在壁量の割合を表示します。
「壁余裕度 ＝ 存在壁量 ／ 必要壁量」
壁余裕度が1.0を超えると、存在壁量＞必要壁量となり「基準法判定」がOKになります。
偏心率 重心と剛心の隔たりのねじり抵抗に対する割合を表示します。
壁釣り合い 建物両側の側端部分の存在壁量を比較して、バランスよく配置されているかの判定結果を表示します。判定の根拠は「釣り合い確認」で確認できます。
