計算書一括出力

1. 「計算書一括出力」をクリックします。
   「計算書一括出力」ダイアログが開きます。

2. 偏心率の計算書も作成する場合は「偏心率計算も行う。」をONにします。
3. 作成する計算書をクリックします。
4. 「基準法＋性能表示チェック」を選んだ場合は、「建物諸元」ダイアログの内容を確認して「OK」をクリックします。
   ※ 黄色のセルは編集可能です。

5. 「計算書一括印刷」ダイアログの「前へ」「次へ」をクリックして、各図面のレイアウトを確認します。

6. 「印刷」をクリックして一括印刷します。

　

メモ

• 図枠およびフッタの内容はプログラム固定です。
  　
  なお、「専用初期設定：耐力壁」の「耐力壁の重複入力」「面材耐力壁 最小長さ455㎜」のいずれかがONの場合は、公益財団法人 日本住宅・木材技術センターの認定範囲外となるため認定番号は表示されません。

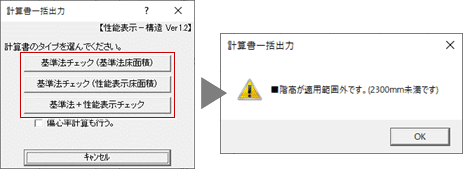

• 階高が2300㎜未満の場合、公益財団法人 日本住宅・木材技術センターの認定範囲外となるため、「計算書一括出力」で計算書を作成することはできません。
  この階高で申請図書を作成したいときは、「木造壁量計算表を開く」で図・表をレイアウトしてください。

• 「耐力壁凡例の設定」ダイアログで「N値用倍率」をONにした耐力壁を使用している場合は、公益財団法人 日本住宅・木材技術センターの認定範囲外となるため認定番号は表示されません。
• 図枠の設計事務所・設計者名などの表示や、表紙をつけるかどうかは、「専用初期設定：計算書一括出力」で設定します。

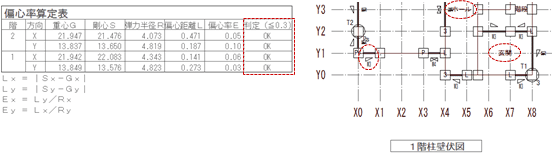

• 「計算書一括出力」で自動レイアウトした図・表は、個別配置の場合とは次の表現が異なります。
  ・ 偏心率算定表に「判定」の列が追加されます。
  ・ 平面図、壁釣り合い算定図、柱壁伏図において、耐力壁の表現に記号と太線が描画されます。
  ・ 柱壁伏図に部屋線と部屋名が描画されます。
  ・ 耐力壁凡例、準耐力壁等凡例は、「使用している（準）耐力壁のみ表示」と「壁詳細仕様を表示する」がONの状態になります。


選択した計算書のタイプによって、各図面にレイアウトされる図・表は次の通りです。

なお、「偏心率計算も行う。」がOFFの場合、「壁配置チェック（偏心率）」の図面（※）は作成されません。

基準法チェック（基準法床面積）／基準法チェック（性能表示床面積）

必要壁量	床面積算定図、床面積表、見付面積算定図、見付面積表、必要壁量算定表
存在壁量と判定	平面図、凡例、存在壁量算定表、壁量判定表
壁配置チェック（四分割法）	壁釣り合い算定図、側端部分床面積表、側端部分必要壁量算定表、側端部分存在壁量算定表、壁釣り合い判定表
壁配置チェック（偏心率） ※	平面図（重心、剛心）、剛心算定表、重心算定表、偏心率算定表
柱接合部	柱壁伏図（準耐力壁等は非表示）、接合部凡例（胴差と通し柱の接合部の仕様は除く）
柱接合部判定	柱接合部判定表（胴差と通し柱の判定は除く）

メモ

• 計算書のタイプによって、使用する床面積が異なります。

基準法チェック（基準法床面積）	「床面積設定を開く（基準法）」で入力した床面積を使用します。
基準法チェック（性能表示床面積）	「床面積設定を開く」で入力した床面積を使用します。

基準法＋性能表示チェック

必要壁量	床面積算定図、床面積表、見付面積算定図、見付面積表、必要壁量算定表、性能表示必要壁量算定表、建物諸元
存在壁量と判定	柱壁伏図（準耐力壁等も表示）、凡例、存在壁量算定表、壁量判定表、準耐力壁等凡例、準耐力壁等倍率計算表、準耐力壁等存在壁量算定表、性能表示存在壁量算定表、性能表示壁量判定表
壁配置チェック（四分割法）	壁釣り合い算定図、側端部分床面積表、側端部分必要壁量算定表、側端部分存在壁量算定表、壁釣り合い判定表
壁配置チェック（偏心率） ※	平面図（重心、剛心）、剛心算定表、重心算定表、偏心率算定表
柱接合部	柱壁伏図、接合部凡例（胴差と通し柱の接合部の仕様を含む）
柱接合部判定	柱接合部判定表（胴差と通し柱の判定を含む）
床倍率・梁接合部判定	水平構面図、床凡例、屋根凡例、火打凡例、耐力壁線チェック表、必要床倍率計算表、平均存在床倍率計算表、床倍率判定表、火打構面判定表、床・小屋梁の継手・仕口判定表

メモ

• 「床面積設定を開く」で入力した床面積を使用します。
