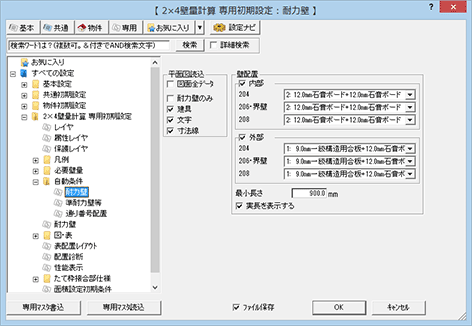

専用初期設定：自動条件－耐力壁

自動配置する際に平面図から読み込むデータと、耐力壁の自動配置について設定します。

「基準法モード」の「自動立上」や、「ツール」メニューの「平面図読み込み」で読み込む平面図のデータは、「平面図読込」で読み込む項目をONにして設定します。

図面全データ 平面図に入力されているすべてのデータを読み込みます。
耐力壁のみ 平面図の耐力壁区画上にある壁だけを読み込みます。
OFFのときはすべての壁を読み込みます。
建具 平面図に入力した建具を読み込みます。
文字 平面図に入力した部屋の名称を読み込みます。他の文字は読み込まれません。
寸法線 平面図に入力した寸法線を読み込みます。

メモ

  • 「建具」をOFFにして平面図を読み込んだ場合、「表示」メニューの「建具表示」で一時的に建具データを表示させることができます。

「基準法モード」の「自動立上」で耐力壁を配置するときの条件は、「壁配置」で設定します。

内部／外部

建物の内部に耐力壁を配置するときは「内部」をON、建物の外部の場合は「外部」をONにして、壁の種類別に配置する耐力壁仕様を選択します。

耐力壁の仕様は、「専用初期設定：凡例－耐力壁」で設定したものが表示されます。耐力壁を配置しない壁の種類には「なし」を選びます。

204 スタッドサイズが204の耐力壁仕様を選択します。
206・界壁 スタッドサイズが206の壁と界壁の耐力壁仕様を選択します。
208 スタッドサイズが208の耐力壁仕様を選択します。

最小長さ

耐力壁を自動配置する壁の長さの最小値を設定します。

壁の長さがこの値より小さい場合、耐力壁は自動配置されません。

実長を表示する

配置した耐力壁の長さの寸法値を自動配置するときはONにします。
