柱の負担領域分割図／柱の負担領域求積図／柱の有効細長比

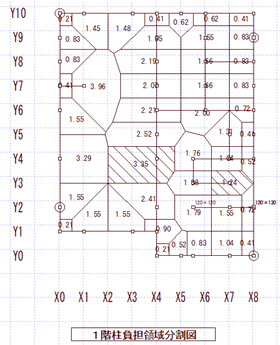

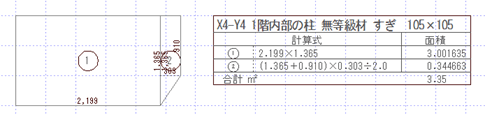

柱の負担面積領域分割図と柱の負担領域求積図を配置します。
また、柱の有効細長比の最大値が150以下であることを明示する為の算定表を配置します。

メモ

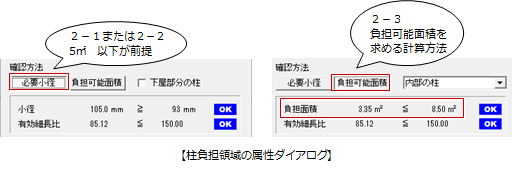

柱の小径を求める算定は、下記の3通りに対応しています。
２－１．算定式と有効細長比より柱の小径を求める場合
２ー２．樹種等を選択し算定式と有効細長比より柱の小径を求める場合
２－３．柱の小径別に柱の負担面積を求める場合
※ 参考文献：公益財団法人日本住宅・木材技術センター「表計算ツール（多機能版）」
「２－１」「２－２」ともに、柱の負担可能面積は1本当たり5㎡以下が前提となり、「２－３」では柱の負担可能面積を求める計算です。

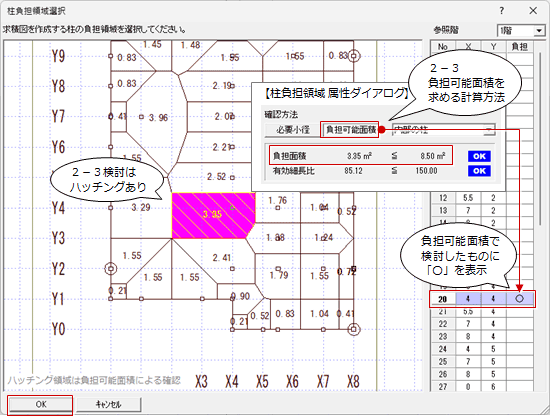

その根拠として「柱の負担面積領域分割図」と「柱の負担領域求積図」を利用してください。
2025年4月の建築基準法改正「柱の小径に関する基準の見直し（令第 43 条関連）」では、「柱の有効細長比」の算定表を配置して明示する必要があります。

柱の有効細長比を確認し算定表を配置する

2025年4月の建築基準法改正「柱の小径に関する基準の見直し（令第 43 条関連）」に対応した有効細長比を算出し、判定結果を配置します。
柱の有効細長比（最大値）=　√12 × 横架材相互間の垂直距離（最大値）／柱の小径

「柱小径」メニューから「柱の有効細長比」をクリックします。
※ 木造壁量計算表2025では、「基準法」メニューの「柱の小径」から「柱の有効細長比」をクリックします。
柱の有効細長比ダイアログが表示されます。判定がOKになっていることを確認し「OK」をクリックします。
続いて、図面上の任意の点をクリックし算定表を配置します。

メモ

「任意入力」をONにすると、「柱の小径」と「横架材間距離」は数値を変更できシミュレートできます。変更することで判定結果に反映します。

各数値については下記の通りです。

階	各階毎に検討します。
柱の小径（b）mm	各階毎に入力されている、柱の幅X・幅Yの最小の柱小径を表示します。正角ではない場合、幅、せいの小さい方を表示します。有効細長比の判定がNGの場合には、数値を変更してシミュレートが可能です。例：柱の小径105mmでNGの場合に、105mm→120mmに変更して判定がOKになる。柱幅を変更する場合には、平面図で柱サイズを変更し、木造壁量計算2025で「ツール」メニューの「平面図読込」を行って更新してください。
横架材間距離（h）mm	「物件初期設定：基準高さ情報」の軒高等から算出した下記の横架材間寸法を表示します。１F：物件初期設定の軒高－物件初期設定の土台せい－120mm（梁せい：プログラム固定） ※平屋の場合　物件初期設定の軒高－物件初期設定の土台せい－105mm（梁せい：プログラム固定）２F：物件初期設定の軒高－105mm（梁せい：プログラム固定）変更する場合には、数値を入力しEnterキーで確定すると、再計算し再判定します。
小径/横架材間距離（b/h）	1／（横架材間距離／柱小径）を表示します。小数桁切り捨て
断面最小二次率半径（b/√12）	横架材間距離／√12を表示します。小数２桁切り捨て
有効細長比（√12×h/b）	√12×横架材間距離／柱小径を表示します。小数桁切り上げ
判定≦150	有効細長比が150以下で判定OKを表示します。151以上でNGを表示します。

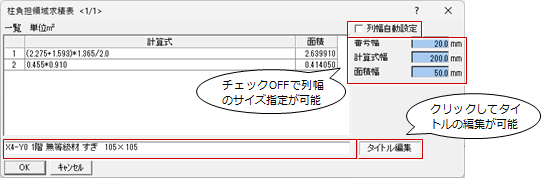

配置した柱の有効細長比の算定表を「属性変更」して、「列幅自動設定」をONにすることで表の列幅の調整ができます。
