耐力壁存在壁量算定表／凡例

基準法に関する耐力壁存在壁量算定表、耐力壁の凡例表を作成します。

床面積設定・見付面積設定で各面積を入力してから実行してください。

メモ

  • 新たに表を配置すると、既存の表は削除されます。
  • 表の文字高や欄の間隔は「専用初期設定：図・表－図・表描画」で設定します。
  • 表内の数値の表示桁数や丸め方法は「専用初期設定：図・表－計算」で設定します。
  • 表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
  • 表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。

入力されている耐力壁の壁量を集計し、耐力壁存在壁量算定表を作成します。

「専用初期設定：図・表－計算」の「壁量計算表の割付」の設定によって、壁量を実際の長さで算出するか、基準となる長さで換算して算出するかが決まります。

  1. 「基準法モード」の「壁量」メニューの「耐力壁 壁量」から「耐力壁存在壁量算定表」を選びます。
    ※ 2×4壁量計算表2025では、「基準法」メニューから「耐力壁 壁量」の「耐力壁存在壁量算定表」を選びます。

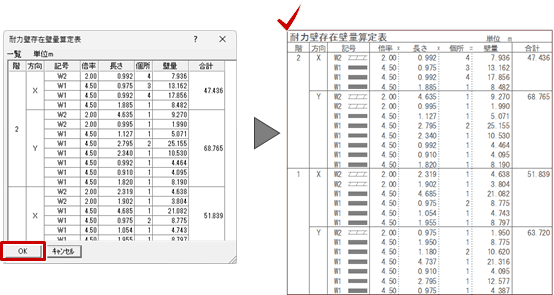

  2. 「耐力壁存在壁量算定表」ダイアログで表の内容を確認して、「OK」をクリックします。
  3. 表の配置位置（左上）をクリックします。
    　
  1. 「基準法モード」の「壁量」メニューの「耐力壁 壁量」から「凡例」を選びます。
    ※ 2×4壁量計算表2025では、「基準法」メニューの「耐力壁 壁量」から「凡例」を選びます。

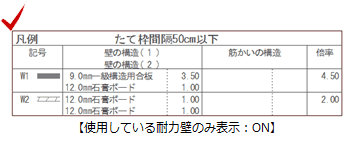

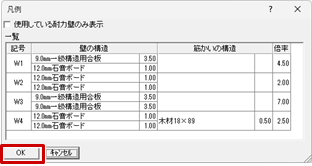

  2. 入力されている耐力壁のみを一覧表示する場合は「凡例」ダイアログの「使用している耐力壁のみ表示」をONにします。OFFのときは「専用初期設定：凡例－耐力壁」に登録されている耐力壁の一覧になります。
  3. 表の内容を確認して、「OK」をクリックします。
  4. 表の配置位置（左上）をクリックします。
